Quadri

Yleiset

• Parannettu

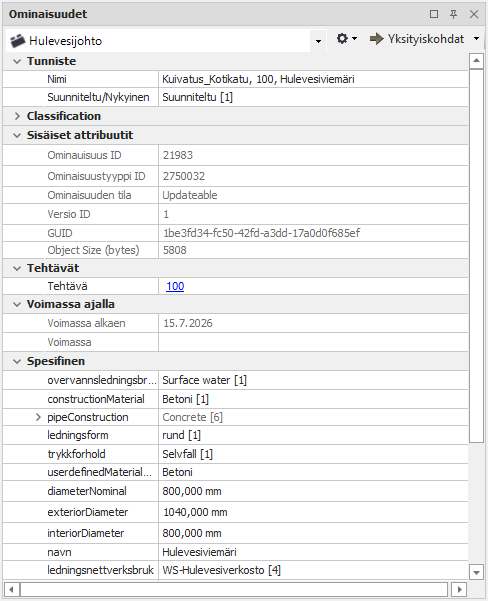

  • Ominaisuudet-ikkunan käyttöliittymä on uudistettu nykyaikaisemmaksi ja yhdenmukaiseksi muiden ruutujen, kuten Selain ja Tietoikkuna-ikkunoiden kanssa.
  • Lisätty uuden InfraBIM-nimikkeistö 2026.1 mukainen luokittelun mallipohja

• Korjattu
  • Quadrin porttien hakua Connectoreissa, kuten Novapoint ja Civil 3D, alkaa nyt portista 55001. Connetorien portti voidaan määrittää rekisteriavaimessa DCMPort-arvolla: HKEY_CURRENT_USER\Software\Trimble\Novapoint\DCMConnect
    Quadri hakee portteja myös Trimble ID -yhteyttä varten. Tämä haku alkaa portista 49152.
  • Virheilmoituksessa ”Koordinaattijärjestelmätietokantaa ei löytynyt” oleva Coordinate System Managerin latauslinkki on päivitetty.

Tuo

• Parannettu

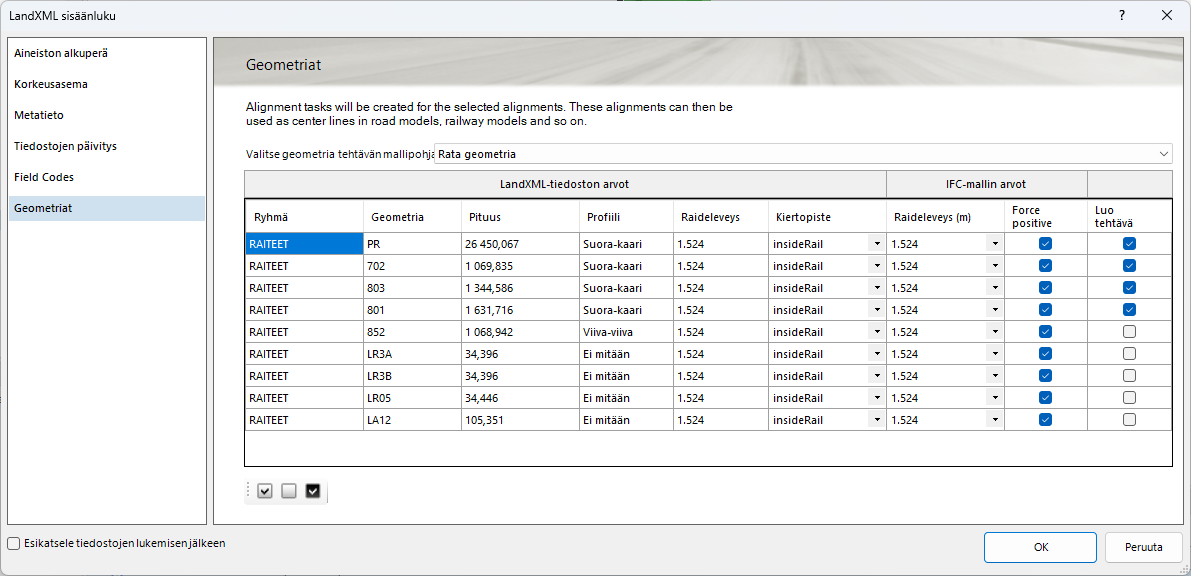

  • Kun tuodaan rata geometriaa LandXML-tiedostosta IFC4-ominaisuuskirjaston projektiin, Asetukset-valintaikkunaan on nyt lisätty uusia kohtia. Kyseiset kohdat ovat vaihtoehdot määrittää kallistuksen kiertopiste, raideväli sekä se, että käytetäänkö Pakota positiiviseksi -asetusta. Näitä asetuksia tarvitaan kallistuksen tuomiseksi oikein.

• Korjattu
  • Tilanne, jossa sovellus lakkasi toimimasta tuotaessa tiettyjä NavisWorks-formaatista (NWC) peräisin olevia TRB-tiedostoja.
  • Tilanne, jossa joissakin tapauksissa GeoTIFF-tuonnin suodatusasetus ei suodattanut ruutukokoa oikein.

Ortokuva

• Uutta

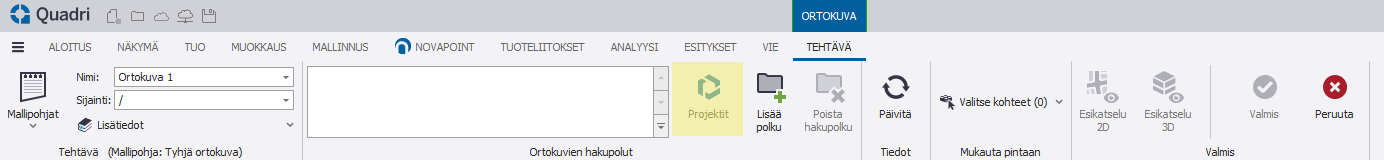

  • Ortokuva-tiedostoja voi nyt tuoda Trimble Connect -projektin kansiosta. Lisätietoja Trimblen Ortokuva-toiminnon ohjeessa.

Maailmankartta

• Uutta

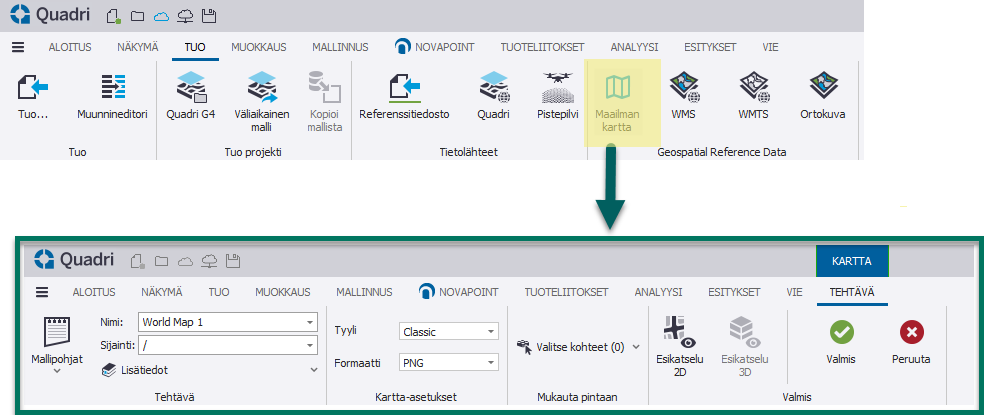

  • Maailmankartta on uusi työkalu, joka löytyy Geospatial Reference Data -ryhmästä. Maailmankartan avulla voidaan käyttää Trimble Maps -kartta-aineistoa ja sovittaa se valitun maaston pinnalle. Aineisto voidaan sisällyttää 3D-esityksiin ja Trimble Connectiin julkaistaviin malleihin. Lisätietoja Trimblen Maailmankartta-toiminnon ohjeessa.

Muokkaus

Automaatiotyökalu

• Uutta
  • Add value by geometry calculation -toiminto on nyt käytettävissä.
  • Sääntöjoukkoluettelon alareunaan on lisätty uusi vaihtopainike, jolla voidaan piilottaa tai näyttää ON HOLD -tilassa olevat sääntöjoukot.
  • Uusi Object Network Location -suodatustoiminto on lisätty.

• Parannettu
  • Työkalussa käytettyjä sanamuotoja on parannettu.
  • Synchronize Attribute Values -toimintoa on parannettu käsittelemään useita pääkohteita.
  • Modify Object -toiminnossa ominaisuuksien arvojen poistamista ja genericPropertyList-elementtien poistamista on parannettu. Lisäksi CSV-silmukka-toiminto tukee nyt CSV-tiedoston tyhjiä soluja.
  • Select Object Type -suodatustoiminnossa voidaan nyt määrittää kohteiden tunnukset suodatusehdoksi.

• Korjattu
  • tilanne, jossa Map Object Type to Attribute -toiminto ei toiminut odotetusti.
  • Object Shape Location -suodatin toimii nyt odotetusti.
  • Projektin sääntöjen muokkaaminen on nyt estetty käyttäjältä.

Relaatiot

• Uutta
  • Relaatio-tehtävä voidaan nyt avata katselutilassa. Tämä onnistuu Selain-ikkunassa hiiren kakkospainikkeen valikon Avaa-toiminnolla.

• Parannettu
  • Kun kohteita lisätään ryhmään tai poistetaan ryhmästä, jolla on relaatioita muihin kohteisiin, myös lisättyihin tai poistettuihin kohteisiin liittyvät relaatiot päivitetään.

• Korjattu
  • Quadri.IFC-malleissa ei voi enää luoda samannimisiä IfcMaterial-kohteita.
  • Tilanne, jossa Relaatio-tehtävällä luotujen kohteiden voimassaoloajan alkamispäivä jäi tyhjäksi. Uutta kohdetta luotaessa alkamispäivä asetetaan nyt automaattisesti.

Connectorit

Quadri Connector for SketchUp

• Korjattu tilanne, jossa referenssikohde tuplaantui, kun tehtävää muokattiin SketchUpissa.

IFC 4.3

Tuo

• Uutta
  • Spatiaalisen erittely rakenteen (SBS) entiteettien eli tehtävien geometriaa tuetaan nyt. IFC-tiedostoja tuotaessa ja vietäessä SBS-geometria sisällytetään mukaan. SBS-geometrian ominaisuudet näkyvät SBS-tehtävien ominaisuusnäkymässä. SBS-geometriat sisällytetään myös esityksiin ja näkymiin.

• Parannettu
  • Quadri.DCM-projektin tuontia Quadri.IFC-projektiin on parannettu. Esimerkiksi maanpintojen ja maalajirajojen käsittelyä on parannettu.

• Korjattu
  • tilanne, jossa joissakin tilanteissa ominaisuuksien muunnosnäkymä näkyi tyhjänä. Tämä on nyt korjattu.

Spatiaalinen erottelu rakenne

• Parannettu
  • IfcGeomodel sisältyy nyt oletusarvoisiin spatiaalin erottelu rakenteen -rakenteisiin väylä- ja ratatehtävissä.

Vie

• Uutta

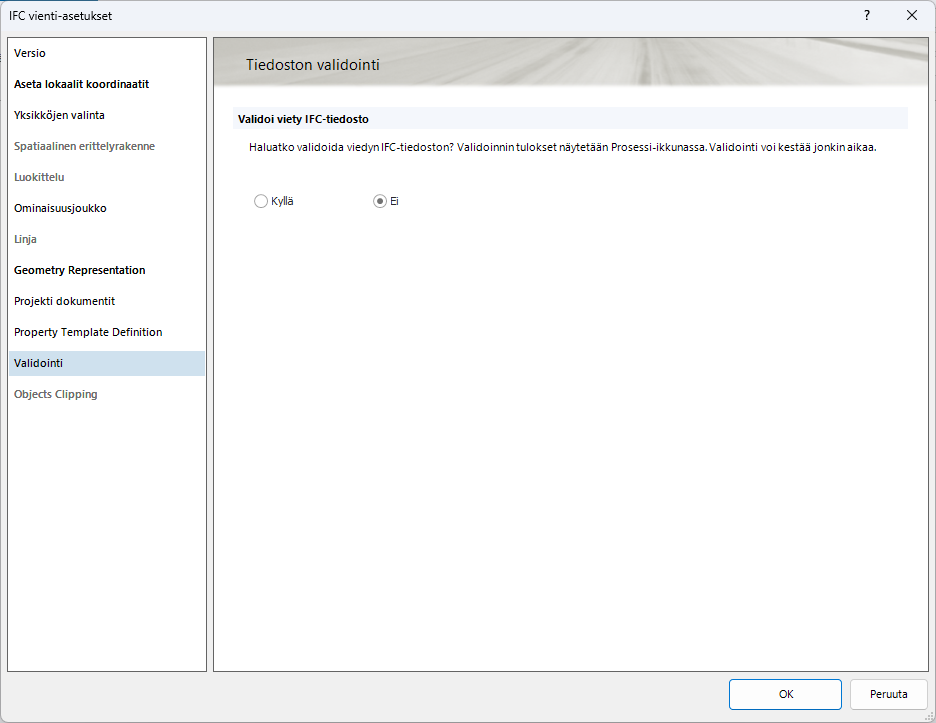

  • Vienti tehtävän asetuksissa voidaan nyt aktivida viedyn IFC-tiedoston validointi. Kun asetus on käytössä, viety IFC-tiedosto validoidaan buildingSMART Internationalin Validation Service -palvelussa määritettyjen validointisääntöjen mukaisesti. Validoinnin tulos näytetään Tietoikkunassa.

• Parannettu
  • Muunnineditorin Multi Destination -asetuksen toiminnallisuutta, jolla yksi mallin kohde voidaan jakaa useaksi vietäväksi kohteeksi, on parannettu. Nyt voidaan erottaa myös kohteita, joilla ei ole geometriaa, sekä useita kohteita, joilla on sama geometria. Quadri.IFC-malleissa on lisäksi parannettu IfcRelAggregates-relaatioita sisältävien kohteiden käsittelyä.

• Korjattu
  • Muunnineditori voidaan nyt määrittää IfcRelVoidsElement-relaatiot fyysisille kohteille.
  • tilanne, kun rajaus oli käytössä vietävillä kohteilla, joille oli määritetty luokitus, luokitus hävisi.
  • Muunnineditorin muutosten tunnistusta, joka määrittää eri solujen näyttämisen vihreällä värillä, on tarkennettu.
  • Ominaisuudet, joiden nimi on color, ohitetaan nyt, kun ominaisuusarvojen automaattinen muunnos on käytössä. Näin estetään virheellisten värien vienti silloin, kun ne eivät vastaa mallin muotojen värejä.
  • Parametrisen geometrian (pyyhkäise, pursota) geometriaesitykseen liittyviä ongelmia on korjattu.
  • Useita kohteiden värien vientiin liittyviä ongelmia on korjattu.

Esitykset

• Korjattu tilanne, jossa esitysikkunoiden navigointipainikkeet näkyivät vääristyneinä.

Vie

• Korjattu Julkaise TrimBIM -toiminnon virhe, jonka vuoksi pintojen kaltevuusmerkinnöille määritettiin väärät koordinaatit Trimble Connectissa.

Novapoint

Novapoint Road

• Parannettu
  • Kahden mittalinjan etäisyys -toiminnon tekstejä on päivitetty.
  • Päivitetty DynaRoad-määräraportti pohjaa ja lisätty sinne uusia sarakkeita ylimmän pinnan kohdeluokille.

• Korjattu
  • Tilavuusobjekteja eli solideja on parannettu siten, että ne käsittelevät pystysuoria seinämiä paremmin kohteen alussa ja lopussa sekä kohdissa, joissa tapahtuu nopeita muutoksia.
  • Geometrian suunnittelussa pääpisteet ovat nyt oikean tuloksen, kun vaakageometria on pystygeometriaa lyhyempi.
  • Kun Geometrin piirtoasetuksissa valitaan taso, tasovalintaikkunassa on nyt oletuksena valittuna elementin taso.

Novapoint Railway

HUOM! Suurin osa Novapoint Road muutoksista pätee myös Railway moduuliin.

• Parannettu
  • Geometrian suunnittelussa kun vertailupisteitä lisätään GTD-formaatista, käyttäjältä kysytään, luetaanko referenssipisteiden korkeudet alemmasta kiskosta vai raiteen keskilinjasta.
  • CADin KM-paalutus -toimintoa on yksinkertaistettu siten, että sillä voidaan muuntaa paalulukemia kilometripaalutuksen ja jatkuvan paalutuksen välillä sekä luoda WR0-tiedostoja. (Km-paalutuksen lisääminen ratamalliin on mahdollista vain Quadri for Windowsin puolella Rata-tehtävässä.)
  • Päivitetty InfraBIM Road/Rail - Breakline+Surfaces -muunnintiedostoa. Kun uloskirjoitettavaan aineistoon on valittu Kisko-kohdeluokan aineistoa, kirjoittuvat myös ne Inframodel ja LandXML tiedostoihin.

Novapoint Road Sign

• Uutta

  • A27: Liikennemerkin symboli on uudistettu kokonaan.



  • C45_4: Uuden liikennemerkin tuki on lisätty.



  • H27_2: Uuden liikennemerkin tuki on lisätty.



• Parannettu
  • RM_TRANSVERSE-objekti on muutettu piirustuksessa näkymättömäksi tulostusongelmien ehkäisemiseksi.
  • Tekstin esikatselua valintaikkunassa on parannettu Multi Line -asetuksen osalta.
  • 3DSIGN: 3D-geometriaa on parannettu erityyppisten perustusten osalta.

• Korjattu
  • tilanne, jossa AutoCADin valintanauhan Start-välilehden valitseminen aktiivisen dokumentin ollessa avoinna aiheutti ohjelman kaatumisen.
  • F26: Korjattu tilanne, jossa värikentän lisäämis painikkeen valitseminen aiheutti ohjelmiston kaatumisen.
  • F13: Korjattu tilanne, jossa tien numeroa ei voinut siirtää nuolipainikkeella vasemmalle tai oikealle, jos liikennemerkki osoitti vasemmalle.
  • F13: Korjattu tilanne, jossa nuoli näkyi virheellisenä käytettäessä ylisuurta minikokoa.
