Quadri

Yleiset

• Korjattu
  • Dynaamisen haun Sijainti-välilehdellä Lisää muoto -toiminnallisuus korjattu seuraavasti:
    • Objekteja ei näy enää tuplana
    • Kaaren sisältävä objektit näkyvät myös listalla
  • Erilaisia bugi korjauksia

Muokkaus

Automaatiotyökalu

• Uutta
  • Muokkaa ja aktivoi säännöt -osuuteen lisätty sääntöjen kopioiminen, leikkaaminen, liittäminen ja uudelleennimeäminen
  • Synkronoi attribuuttien arvot -toiminto, jonka avulla voit yhdenmukaistaa attribuuttien arvot valitulle kohdejoukolle.
  • Määritä attribuutit -toiminnossa käytettävä Generic Property -valintaikkuna tukee nyt dynaamisia arvoja joko CSV-silmukasta tai laskettujen määrien arvoista.

• Korjattu
  • Association Comparison -suodattimessa Attribuutti tyyppin ryhmä -nimi näytetään nyt osana Attribuutti tyyppi -nimeä.
  • Operaattorit Like ja Equal toimivat nyt tarkoitetulla tavalla merkkijonovertailuissa, joita käytetään eri attribuuttivertailusuodattimissa.
  • OR-logiikkamuoto toimii nyt tarkoitetulla tavalla.

IFC 4.3

• Uutta
  • Nyt on mahdollista tuoda suoraan (ilman attribuuttimuunnosrivin määrittämistä muunnostiedostoon) kaikki IFC-tiedostojen attribuuttiarvot, joille löytyy vastaava attribuutti Object Type Catalogue -luettelosta, mukaan lukien käyttäjän määrittämät attribuutit. Tätä ohjataan Muunnineditorin event-flag-asetuksella.
  • Geometrian tartuntatoiminto paikallisen sijoituspisteen määrittämiseen, kun aineistoa viedään Quadrista.

• Korjattu
  • Tuodun IfcAlignment-objektin hallitsevan järjestelmäattribuutin arvo asetetaan nyt automaattisesti.
  • Kun aineistoa tuodaan, NameValuePairList-attribuuttiarvojen yleinen muunnos genericPropertyValues-arvoiksi toimii nyt tarkoitetulla tavalla.
  • Tuotaessa IFC-tiedostoja, jotka sisältävät IfcMaterial-objekteja, malliin ei enää luoda päällekkäisiä IfcMaterial-objekteja samalla Name-attribuutin arvolla.
  • Tilanteita, joissa muunnineditori kaatui.
  • Muunnineditorissa multi-destination ominaisuuden omaavien rivien poistaminen poistaa nyt oikeat
  • Attribuuttiarvojen periytyminen yläobjekteilta Muunnineditorin Attribute-valintaikkunassa toimii nyt tarkoitetulla tavalla.
  • Ominaisuusarvojen periytyminen "isovanhempiobjekteilta" (grand parent objects) toimii nyt tarkoitetulla tavalla aineistoa viedessä
  • Muunnineditorissa voidaan nyt lisätä useampia relaatioattribuuttirivejä Add Attribute Row -painikkeella.
  • IfcEarthworksCut-objektia ei enää viedä siihen liittyvän IfcMaterial-objektin kanssa. Tämä on tehty siitä syystä, että IFC-skeeman mukaisuus varmistetaan.
  • Kaikki Muunnineditorin attribuuttirivit näytetään nyt oikein aineistoa vietäessä
  • Asennuspaketun mukana tulevia standardi Quadri.DCM → IFC2X3 -muunnintiedostoja on parannettu.
  • Kun viennin asetuksissa määritetään kierto (rotation), IfcAlignment kiertyy nyt oikein.
  • Tiemerkintöjen värien vienti IFC-tiedostoon.
  • Monipintaisen objektin värit viedään nyt oikein.
  • Kun IfcAlignment viedään yksikön ollessa jalka, myös korkeus viedään nyt jalkoina eikä metreinä
  • US Survey Feet -yksikön muuntokerroin on nyt oikea viennissä

Esitykset

• Uutta

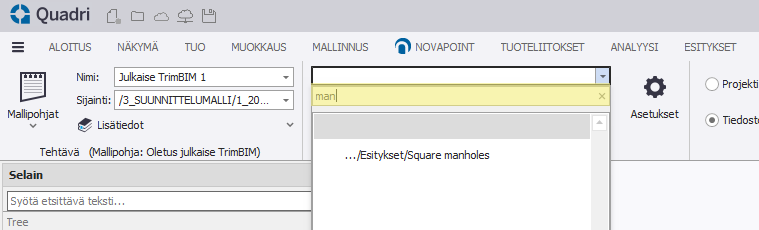

  • Näkymän valintaan lisätty hakukenttä julkaistaessa Trimbim-tiedostoa

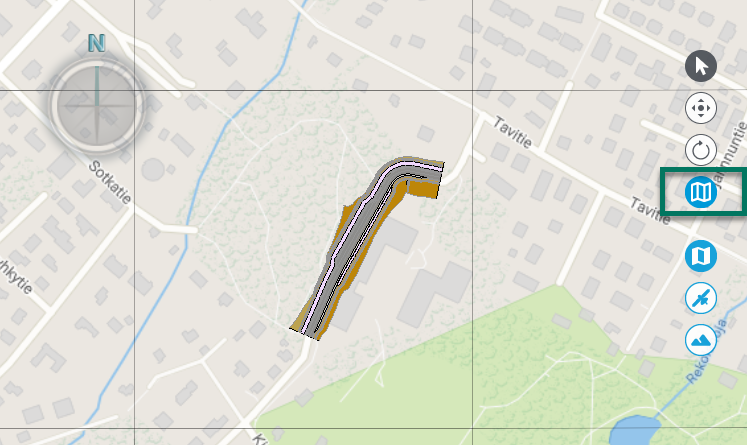

  • Kun kartta näkymässä ottaa taustakartta-toiminnon käyttöön, voit nyt viedä hiiren kuvakkeen päälle ja valita kolmesta eri karttatyylistä haluamasi. (ilmakuva ja kaksi erilaista karttaa)



Novapoint

Novapoint IFC 4.3 kohdeluokittelua käyttävissä projekteissa

• Korjattu
  • Kun Quadri.IFC-ominaisuuskirjastoa käyttävässä projektissa luodaan väylä- ja ratatehtäviä, paikallinen Spatial Breakdown Structure (SBS) voidaan määrittää tehtävän Asetukset -ikkunassa. Tätä toiminnallisuutta on nyt parannettu:
    • Kaikki pakolliset attribuuttiarvot sille SBS:n väliaikaiselle ojektille, joka kerää tehtävän luomat "ylijäämäobjektit", asetetaan nyt automaattisesti.
    • Objektien nimet näytetään nyt SBS-rakenteessa.
    • SBS-rakenteessa voidaan nyt määrittää ja luoda IfcGeoModel- sekä koostettuja IfcEarthworksFill objekteja.
  • Väylä- ja ratatehtävissä valittuja maanpintatehtäviä ei enää tarvitse varata tehtävän rakentamisen suorittamiseksi.
  • Tilanteet, joissa maalajiraja-tehtävä kaatui, ja se käsitteli luodut IfcMaterial-objektit väärin.

Novapoint Road

• Parannettu
  • väylän pohjan muodostumista tilanteessa, kun päällysrakenteen lisäasetuksia ei ole määritetty

• Korjattu
  • tilanteita, joissa ohjelma kaatui suljettaessa valikkoa
  • tilanteet, joissa laskenta saattoi pysähtyä, kun lähtötietona käytettiin muuta kuin Maalaji 1 -materiaalia.
  • tilanteet, joissa muodostui tupla rakennekerroksia päällekkäin ja niiden tilavuudet olivat noin 0 m³.
  • tilanteet, jossa rajat eivät alkaneet kohtisuoraan, kun määritys aloitettiin Katkaise -rivillä.

Novapoint Railway

HUOM! Suurin osa Novapoint Road muutoksista pätee myös Railway moduuliin.

• Korjattu
  • Kun vaihde lisätään kaaren sisäkaareen puolelle, suuntaamuuttavan kaaren jälkeen muodostuu nyt kaari, jolla on sama säde kuin pääraiteella.
  • Horizontal Alignment by Element -raportissa sarakkeiden otsikkojen soluja ei ole nyt yhdistetty

Novapoint Road Sign

• Uutta
  • F19. F20.x, F21.x ja F22 - Lisätty tuki kahdelle uudelle tie numeron versiolle
  • F20.1, F20.2, F21.1, F21.2 ja F22 - Lisätty tuki merkin F33 lisäämiselle
  • F33 - Lisätty ki TH45 ja TH60 merkeille, kun käytetää toisten merkkien sisällä

• Parannettu
  • Muutettu indeksi värin 40 RGB-arvo
  • Lisätty tuki indeksi värille 231
  • Lisätty 3D-merkeille uusi ominaisuusarvo, jonka avulla voidaan määrittää kilven etupuolen suunta
  • F2.3 - Lisätty tuki kahdelle tietoriville ensimmäisessä kilvessä
  • F10 - Antaa nyt varoituksen, jos vaakasuora etäisyys nuolen ja numeron välillä on alle 0,6h

• Korjattu
  • tilanne, jossa valinta ikkuna ei aina toiminut tarkoituksen mukaisesti
  • 153 - merkki ei näkynyt valikkotasolla 140–156.
  • 75x -  N300-palautteen perusteella joidenkin minisymbolien väriä on muutettu.
  • 75x - Tienumeron leveys ei ollut aina oikein.
  • 75x - Päävalintaikkunan esikatselumerkki ei ollut oikea.
  • 753.1: - Tienumeron ja nuolen välinen vaakasuuntainen etäisyys ei ollut aina oikea.
  • 753.2 - Tienumeron ja muiden objektien välinen vaakasuuntainen etäisyys ei ollut aina oikea.

  • 751, 755 ja 757 - Objektien välinen vaakasuuntainen etäisyys ei ollut aina oikea.



Novapoint Road Marking

• Parannettu Default-esitystapaa karttanäkymässä Quadrissa Road Markingkin objekteille.

Novapoint Landscape

• Korjattu virhe, joka aiheutti ongelman Tasauksen suunnittelu -osuuden asetusten valintaikkunaa avattaessa ac27-asennuspaketissa
