Quadri
Yleiset
- Uutta
- Voit nyt poistaa työkopion paikalliset tiedostot Irrota työkopio ‑toiminnolla, vaikka työkopio olisi jo irrotettu tai sinulla ei olisi pääsyä palvelimeen. Tämä helpottaa vanhojen työkopioiden pakallisten tiedostojen siivoamista.
-
Parannettu Irroita työkopio -toimintoa siten, että sen aikana avautuu vähemmän valikkoja.
- Uusimmalla IFC ominaisuuskirjaston versiolla (IFC 4.3 ver 4.41) luotuja projekteja ei voida avata Quadri/Novapoint 2026.2 ‑versiolla eikä sitä vanhemmilla versioilla.
Tuo
- Uutta

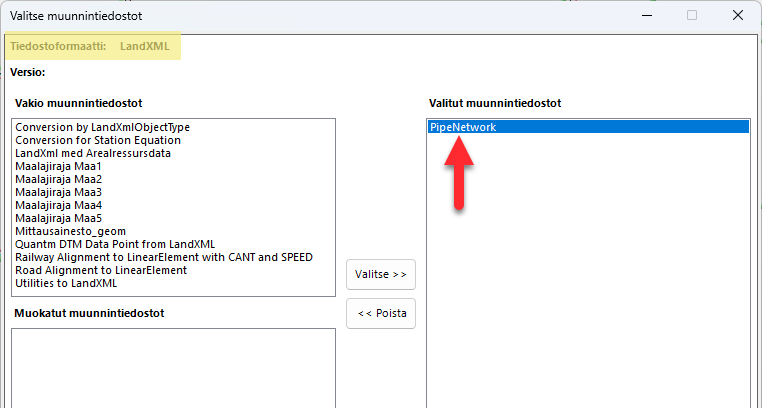

- PipeNetwork-muunnintiedostolla saadaan tuotua InfraModel-formaatin verkostot siten, että ne näkyvät 3D-ojekteina viivojen ja pisteiden sijaan. Aiemmin tämä vaati AS ValuePack -asennuksen mukana tulleen Inframodel-muunnitiedoston HUOM! tuonnissa tiedostoformaatiksi tulee valita LandXML
- PipeNetwork-muunnintiedostolla saadaan tuotua InfraModel-formaatin verkostot siten, että ne näkyvät 3D-ojekteina viivojen ja pisteiden sijaan. Aiemmin tämä vaati AS ValuePack -asennuksen mukana tulleen Inframodel-muunnitiedoston HUOM! tuonnissa tiedostoformaatiksi tulee valita LandXML
- Korjattu
- Voit valita useita tiedostoja pitämällä CTRL-näppäimen pohjassa, kun tuot tiedostoja Trimble Connect ‑projektista
Muokkaus
Automaatiotyökalu
- Uutta

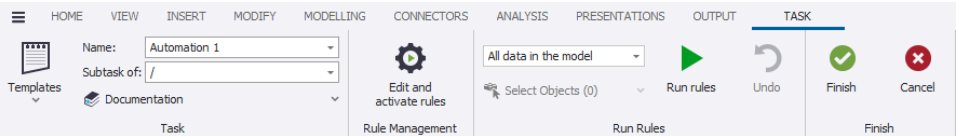

- Automaatio-työkalu on uudistettu. Voit tarkastella päivitettyä työnkulkua tästä linkistä.
- Luo aliobjekti- ja Luo yläobjekti -toiminnoissa voi nyt käyttää CSV-silmukkatiedostoa.
- Parannettu
- CSV-silmukkatiedostojen tyhjien solujen käsittelyä on parannettu Muokkaa objekti -toiminnossa. Voit nyt valita, poistetaanko tyhjiä soluja vastaavat attribuuttiarvot vai säilytetäänkö ne ennallaan.
- Suurten CSV-silmukkatiedostojen suorituskykyä on parannettu.
- Tee luokittelusta sääntö -toiminnon tehtävävalintaa on parannettu.
- Luo yläobjekti-, Luo luokittelu- ja Muokkaa objekti -toimintojen valintaikkunoihin on tehty pieniä parannuksia, kuten lisätty suurenna/pienennä-painike.
Mallintaminen
- Korjattu tilanne, jossa maanpinnan laskensta jumittui 65% kohdalle.
IFC 4.3
- Uutta
- IFC ominaisuuskirjastoa käyttävissä projekteissa objektien valinta materiaalien perusteella on nyt mahdollista Dynaamisessa haussa.
- IFC ominaisuuskirjastoa käyttävissä projekteissa, jos tehtävässä on IfcMaterial, joka on liitetty muihin tehtäviin kuuluviin fyysisiin tulosobjekteihin, ja tehtävä poistetaan, Ifcmaterial voidaan nyt siirtää uuteen Material-tyyppiseen tehtävään poistovalintaikkunassa.
- Ominaisuusjoukko määritykset ovat nyt tuettuja, kun tuodaan spatiaalistaa rakennetta IFC-tiedostosta käyttämällä mallipohjaa Create Spatial Breakdown Structure from an IFC-file IfcSite-työkalussa.
- Dynaamisessa haussa Sijainti-välilehdellä voidaan nyt valita yksi tai useampi objekti sijaintialueen määrittämiseen.
- Parannettu
- IFC 2X3 -viennin oletusmuunnossääntöä on parannettu Quadri-malleille, jotka perustuvat Quadri Ominaisuuskirjastoon.
- IFC 4.3 vienti asetuksissa tuetaan nyt useita tagi-arvoja Spatiaalisessa erottelu rakenteessa määritetyille fyysisille objekteille.
- IFC-tiedostojen tuonnin suorituskykyä on parannettu.
- Kun IFC-tiedostoa tuodaan ja sen yksikö omaavat ominaisuudet on mapattu geneerisiksi ominaisuuksiksi, yksiköt esitettiin aiemmin erillisinä ominaisuuksina. Nyt yksiköt lisätään kyseisen geneerisen ominaisuuden Description-kenttään.
- Muunnineditorin Asetukset-ikkunassa voi nyt määrittää, että kaikkien vietävien tulosominaisuuksien datatyyppi on sama kuin mallin lähdeominaisuuksilla.
- IFC-tiedoston tuonnin keskeyttävien virheviestien sisältöä on parannettu tilanteissa, joissa Spatiaalisen erottelurakenteen ja fyysisien objektien määrittelyt ovat virheellisiä.
- Vietyihin IFC-tiedostoihin voidaan nyt sisällyttää väylämallin pintojen taiteviivojen pintakoodit. Ne esitetään IfcAnnotation-merkintöinä. Tämä tukee koneohjausjärjestelmien vaatimuksia.
- Aiemmin tuonti keskeytyi, jos IFC-tiedoston skeeman nimi oli virheellinen (esim. "IFC4x3_ADD2" sijaan tiedostosssa oli "IFC4X3"). Nyt tiedosto voidaan tuoda, mutta tietoikkunassa näytetään varoitus.
- Korjattu
- Luiskalaskenta -työkalu toimii nyt myös projekteissa, jotka perustuvat IFC ominaisuuskirjastoo.
- Spatiaalinen erottelurakenne -sivun asetukset IFC-tuonnin asetuksissa säilyvät nyt, kun tehtävä suoritetaan uudelleen.
- Useita kaatumistilanteita on korjattu, kun Quadri ominaisuuskirjastollinen projekti tuodaan IFC ominaisuuskirjastolliseen projektiin.
- Korjattu virheitä IFC 4.3 Viennin asetuksissa, kun määritetään Spatiaalinen erottelurakenne:
- Tyhjä IfcSite-nimi johti aiemmin siihen, että IfcSite-entiteettejä ei viety IFC-tiedostoon.
- Välillä kirjoitettiin useampi IfcGeoModel IFC-tiedostoon, vaikka vain yksi oli määritetty.
- Välillä kirjoitettiin tyhjä oletus IfcFacility uloskirjoitettuun IFC-tiedostoon.
- Validointivirheet näytetään nyt varoituksina.
- Erikoismerkit (kuten "_") sallitaan nyt tagi-arvoissa fyysisille objekteille.
- Tilanne, jossa objektien rajaaminen saattoi aiemmin kaataa vietäessä aineistoa
- IFC ominaisuuskirjaston projektin vientiasetuksissa annettu projektin nimi puuttui aiemmin IFC-tiedostosta.
- IfcEarthworksCuts-objekteihin liitetyt IfcMaterialit poistetaan nyt viedyssä IFC-tiedostossa validointivaatimusten täyttämiseksi.
- Lokitiedoston virheellisiä virheilmoituksia on poistettu. Ne johtuivat IFC ominaisuuskirjaston projekteissa käytetyistä piirrosäännöistä.
Esitykset
- Uutta

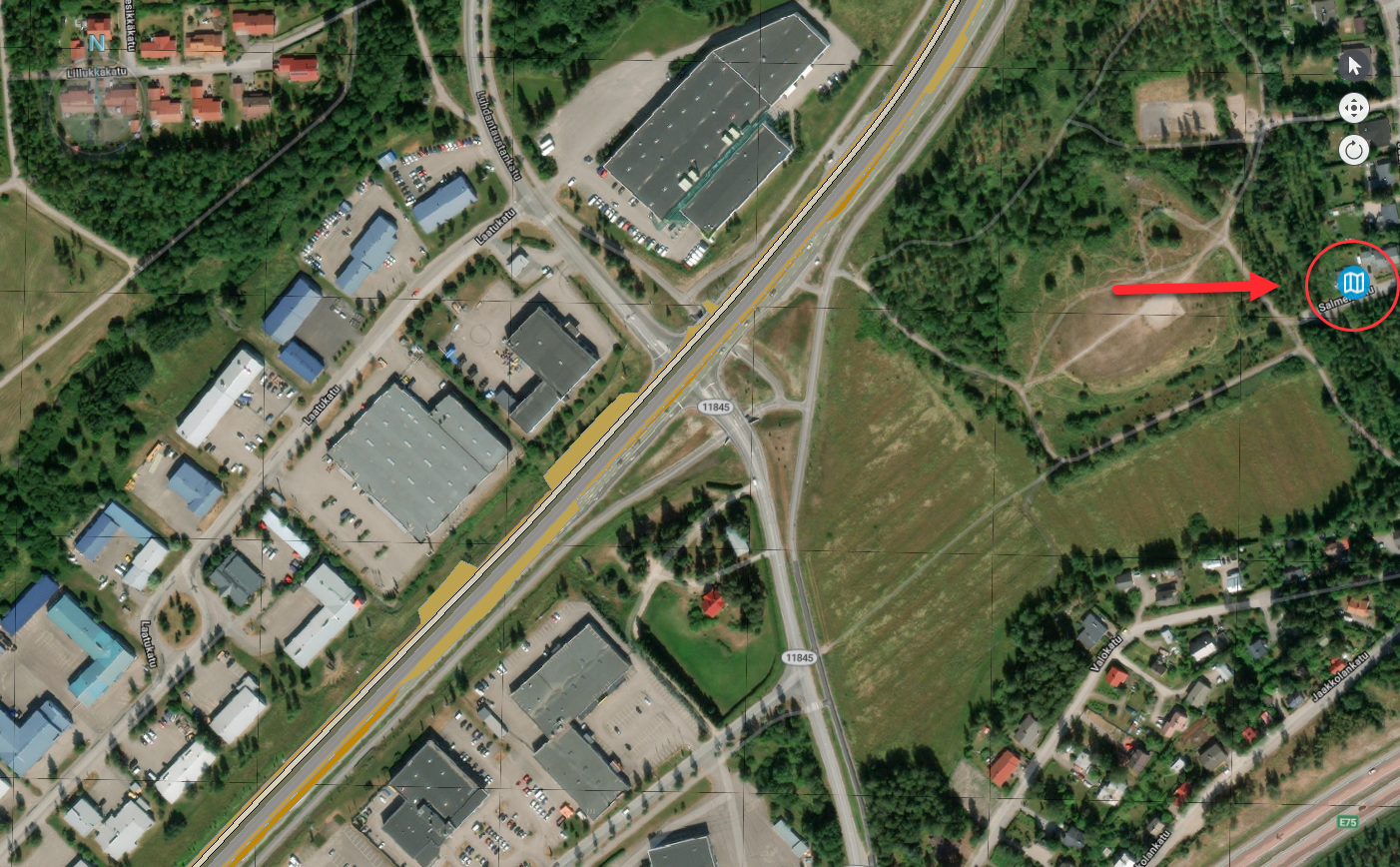

- Mahdollisuus karttanäkymässä ottaa koko maapallon kattava ilmakuva taustalle päälle/pois päältä, HUOM! Ensimmäisellä käyttökerralla lataus kestää pidempäänn, mutta sen jälkeen ilmakuva aukeaa reilusti nopeammin.
Vie
- Korjattu tilanne, jossa joissakin tapauksissa julkaistaessa DWG-tiedostoa, siitä puuttui viivoja tai ne olivat väärällä viivatyylillä
Novapoint
CAD
- Novapointiisa on versiosta 2026.4 alkaen tuki AutoCAD 2027 tuotteille. Muutosten vuoksi AutoCAD 2027:lle käytetään erillistä Novapoint-asennusta, jonka tunniste on ”ac27”.
Novapoint Road
- Parannettu
- NovaRehab ei enää vaadi erillistä asennusta, koska tietoturvaongelmat on ratkaistu.

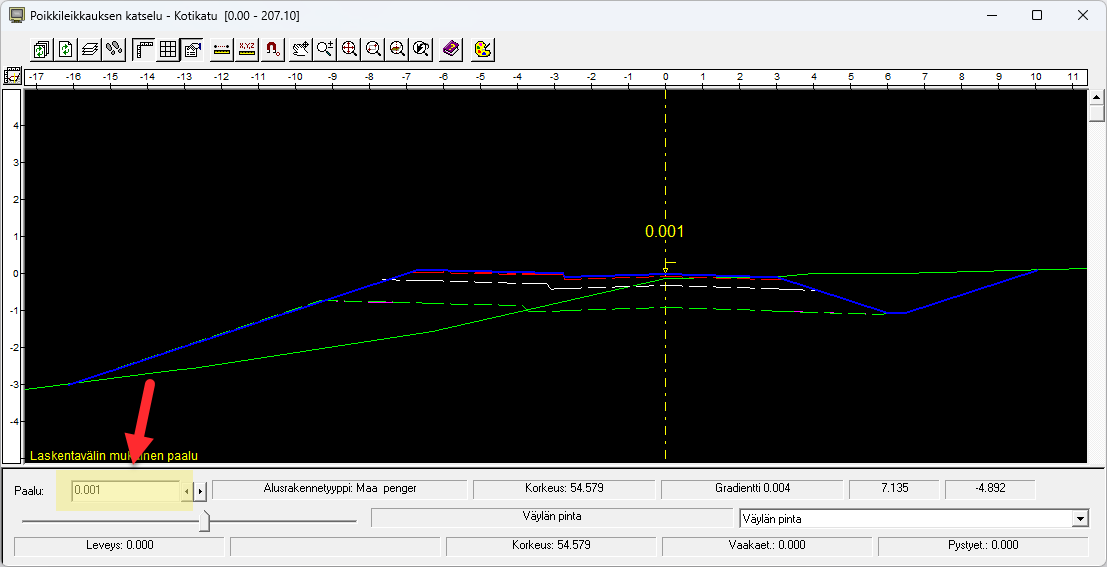

- Väylämallin suunnittelun Poikkileikkaus-ikkunan Paaluluku-valikko skaalautuu ikkunan koon mukaan, jolloin suuret luvut ja KM-paalut näkyvät paremmin
- CAD:n poikkileikkauspiirrossa, kun väylämalliin määritetty vieritäyttö ja sisäluiskat, kaikki viivat piirretään nyt rasterointien lisäksi.
- Korjattu
- Tilanne, jossa mallin laskenta ja valintaikkunoiden avaaminen oli hidasta, kun mallissa oli paljon linjasidontoja tai monimutkaisia päällysrakenteen kuvauksia
- Ohjelman kaatuminen tilanteessa, jossa valittiin pitkän polun omaavia geometria-tehtäviä
- Tilanne, jossa poikkileikkausnäkymä ei tyhjentänyt kaikkia linjasidontoja kun laskettiin uusi poikkileikkaus.
- Tilanne, jossa pintamaan pinnat oiikaisivat joissaki tilanteissa.
- Tilanne, jossa väylän pohja saattoi oikaista joissakin kasvillisuuden poistossa, kun oja oli paksun täytön päällä.
- Tilanne, jossa rakennekerrokset saattoivat kadota, jos mallissa oli pystysuoria seinämiä.
Novapoint Railway
HUOM! Suurin osa Novapoint Road muutoksista pätee myös Railway moduuliin.
-
Parannettu siten, että NovaTrack ei enää vaadi erillistä asennusta, koska tietoturvaongelmat on ratkaistu.
- Korjattu virhe kaarevien vaihteiden säteen laskennassa
Novapoint WS
-
Parannettu Tallenna WS-tehtävä nimellä -toimintoa lisäämällä siihen edistymispalkki
- Korjattu tilanne, jossa CAD raamia valittaessa ohjelma kaatui, kun oltiin jakamassa olemassa olevaa pituusleikkausta.
Novapoint Road Sign
-
Uutta
- Lisätty tuki 3DSIGNS-objektien tallentamiselle Road Sign -tehtävään, kun projekti käyttää IFC 4.3 kohdeluetteloa
-
Parannettu
-

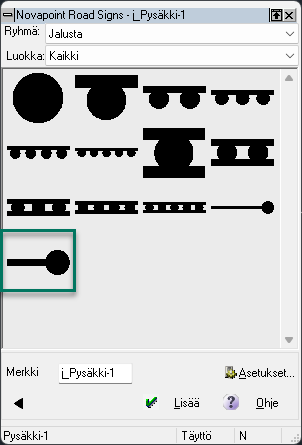

Lisätty tuki uudelle 2D-pylvässymbolille (j_Pysäkki-1)
-

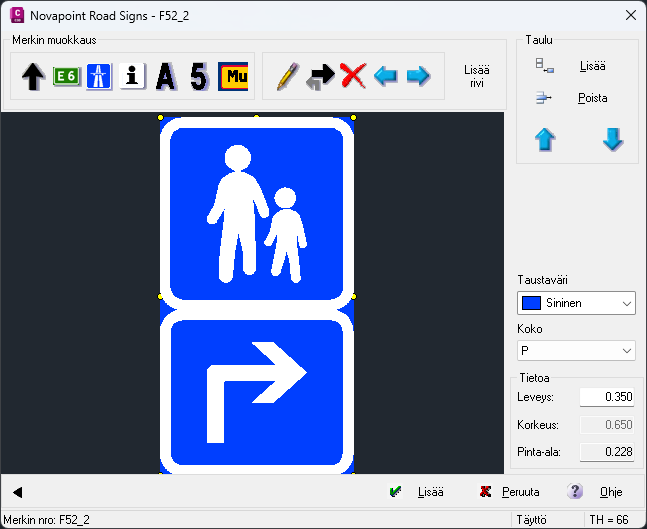

F52.2 - Lisätty mahdollisuus sijoittaa yksi nuoli merkin alapuolelle
-
-
Korjattu
- F1.1 - Ohjelman kaatuminen, kun nuolen värikenttä oli valittuna ja painettiin jotakin kuvakkeista
- F1.2 - Ohjelmisto ei käyttäyt oikeaa vaakasijoittelua tekstille värikentässä
Novapoint Road Marking
- Uutta
- Lisätty tuki väylämerkintöjen tallentamiselle Road Sign -tehtävään, kun projekti käyttää IFC 4.3 kohdeluetteloa
- Korjattu tilanne, jossa Ohje-painike ei toiminut kaikissa valikoissa
Novapoint Landscape
- Korjattu bugi, jossa pisteen korkoa asetettaessa saattoi joskus muodostua tahaton murtoviiva.
