Quadri

Trimble Connect

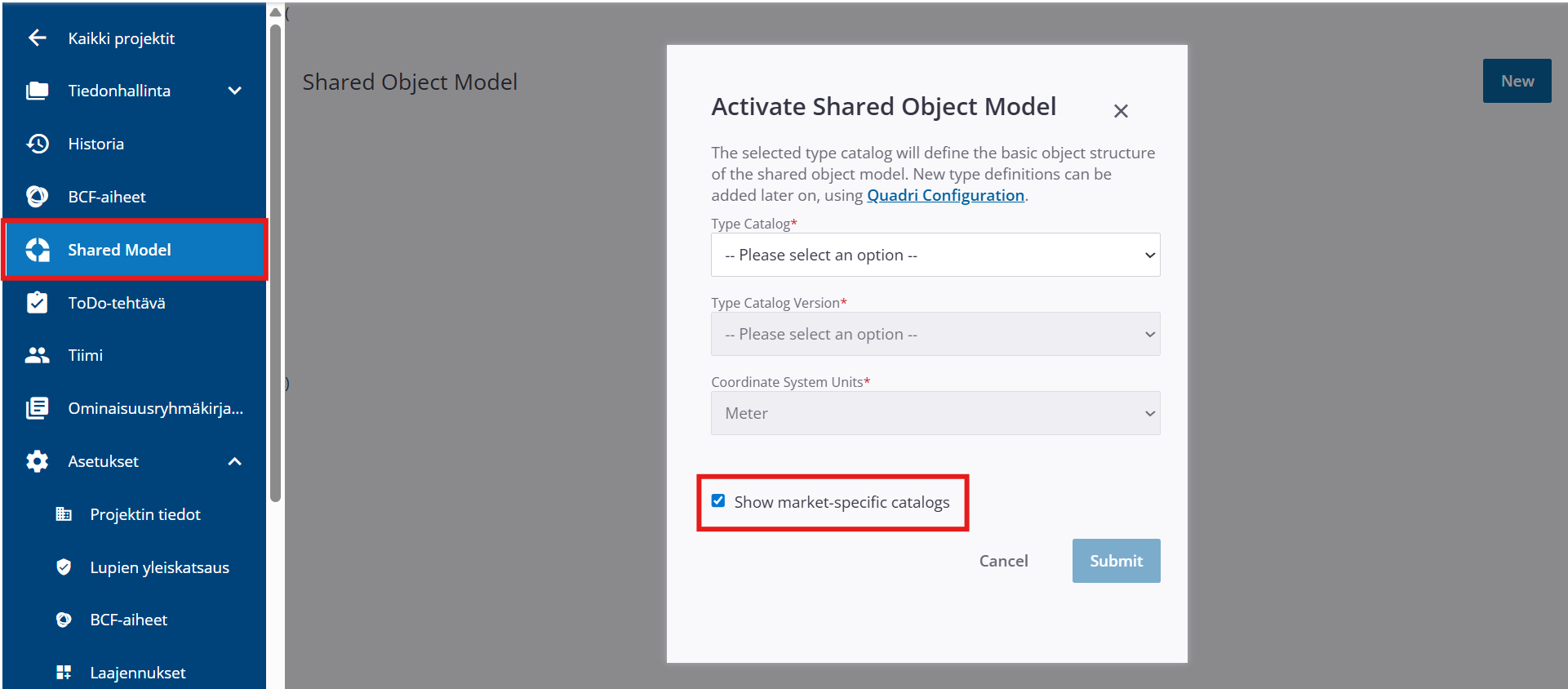

Aiemmin Laajennukset-välilehdellä muokattavissa ollut Civil Design and Construction Collaborationin (Quadrin pilvipalveluprojekti) hallinta on siirtynyt Shared Model-välilehden alle.

Valitsemalla Show Market-specific catalogs näet kaikki saatavilla olevat versiokatalogit.

Yleiset

• Uutta
  • Uudet Quadri help-sivustot. Ohjelmiston linkit ohjautuvat Quadrin toimintojen osalta sinne. Uusi osoite: https://help.trimble.com/en/quadri/quadri

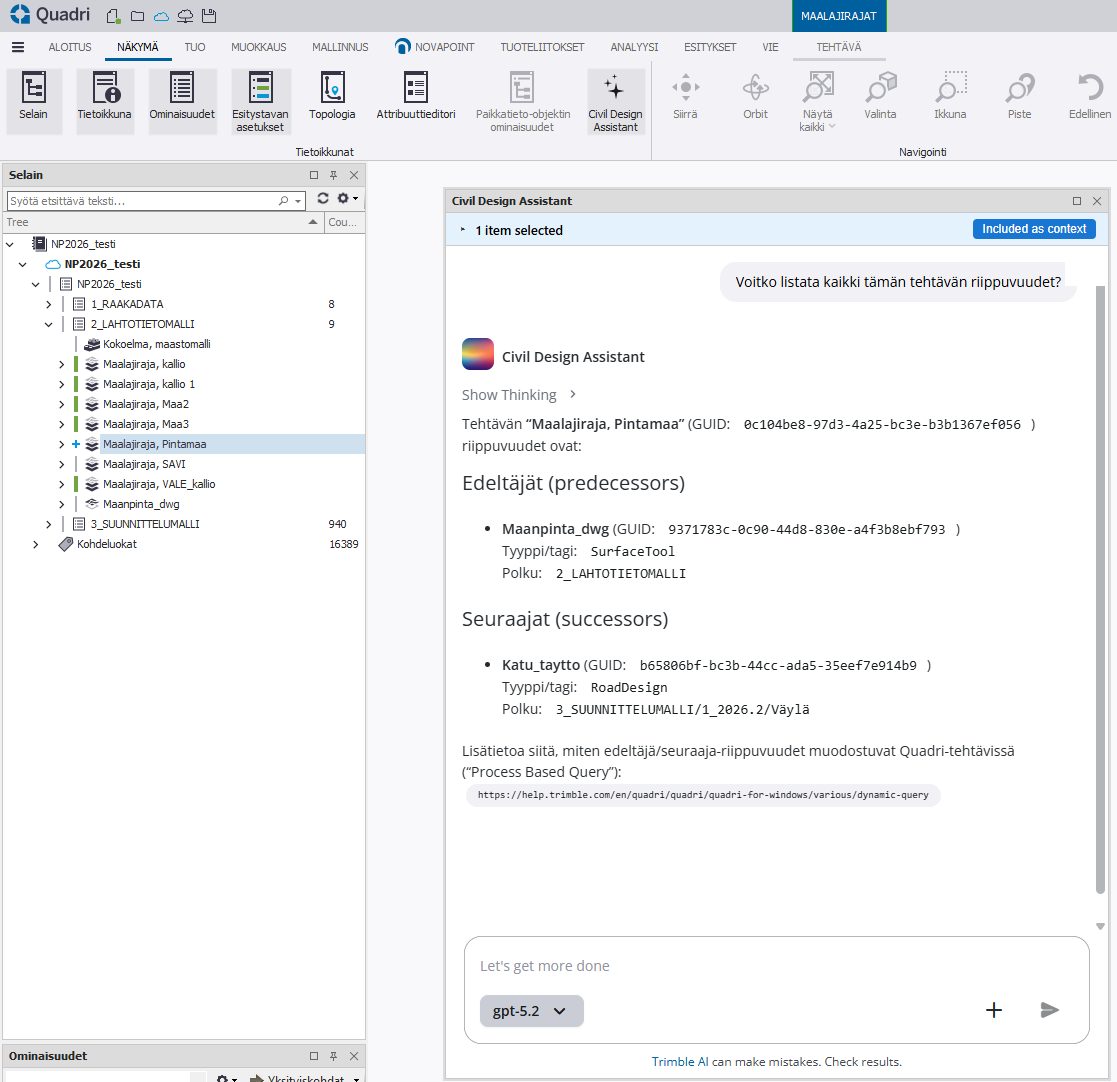

  • Civil Design Assistant for Quadri. Uusi ja parannettu Quadri Assistant, jonka avulla voidaan esittää projektiin liittyviä kysymyksiä, kuten esimerkiksi esimerkiksi:
    • "Voitko listata kaikki tämän työkopion tehtävät?”
    • “Listaa kaikki tässä työkopiossa varatut tehtävät.”
    • “Voitko listata tämän tehtävän riippuvuudet?” (kun tehtävä on valittuna Selaimessa)

    Lisätietoa Trimblen sivuilta: Civil Design Assistant for Quadri



• Korjattu
  • tilanne, jossa ohjelmisto kaatui Batch‑viennissä Trimble Connectiin, kun skripti sisältää sekä .TRB‑ että .IFC‑tiedostoja.
  • Tyhjiä tehtävänimiä ei enää sallita, kun tehtävää nimetään uudelleen Selaimessa
  • tilanne, jossa paikallisia projekteja luotaessa käyttäjän määrittelemää kohdeluetteloa käyttäen objektien kieli ei ollut oikein vaan se oli aina englanti.
  • Erilaisia virhekorjauksia ja pieniä parannuksia.

Tuo

• Parannus
  • TrimBIM-tiedostoa (.trb) tuotaessa ominaisuusjoukonnimi asetetaan nyt etuliitteeksi dataluettelon nimeen.

• Korjattu
  • Aineiston tuonnissa ProjectWisesta Flat set ‑toiminto mahdollistaa nyt kaikkien tiedostojen valinnan.

Automaatiotyökalu

• Uutta
  • Set Classification Code. Objektien luontitehtävän nimi ja/tai kuvaus voidaan nyt valita (osaksi) luokittelukoodia. Nimi-/kuvaustekstiä voidaan muokata säännöllisellä lausekkeella (regex).

• Parannettu
  • Erilaisia käyttöliittymä‑ ja stabilointiparannuksia
  • CSV Loop ‑ominaisuuksiin on lisätty valitsin, jonka avulla käyttäjä voi valita CSV‑datan upottamisen suoraan sääntöön helppottaakseen jakelua tai ulkoisen tiedostopolun säilyttämisen reaaliaikaisia päivityksiä varten.
  • Task Instance ‑valinnan käyttöliittymään on lisätty uusia suodatusvaihtoehtoja:
    • mahdollisuus sisällyttää spatiaalisen erottelurakenteen tehtävätyypit (vain IFC 4.3)
    • objektin luontitehtävätyyppien näkyvyyden valinta
    • kaikkien tehtävien valinta uudelleen nimetyn “Include all task instances” ‑valintaruudun kautta.

• Korjattu
  • tilanne, jossa objektien värien muuttaminen CSV‑tiedoston perusteella ei aina toiminut odotetusti.
  • tilanne, jossa Graphical Query Editor kaatui, jos CSV‑tiedostossa oli otsikoiden duplikaatteja
  • tilanne, jossa ohjelmisto kaatui kirjoitettaessa Valitse sääntö-listaan
  • tilanne, jossa Object Attribute Comparison‑ ja Attribute Comparison ‑toiminnoissa valintatoiminnon attribuutit eivät näkyneet, kun valintaikkuna avattiin uudelleen.

Mallintaminen

• Parannettu
  • Päivitetty suomenkielisten määrälaskentaraporttien pohjien terminologiaa yhtenäiseksi ohjelmiston terminologian kanssa
  • Päivitetty suomenkielisten DYNAROAD -määrälaskentaraporttien terminologiaa kalliomäärien osalta ja lisätty Louhinnan määrä

IFC 4.3

• Uutta
  • Spatiaalisen erottelurakenteen ominaisuusjoukko – Kun IFC‑tiedosto tuodaan käyttäen IfcSite:n spatiaalisen erottelurakennetta, myös IFC‑tiedoston spatiaalisen erottelurakenteen ominaisuusjoukot tuodaan mukaan.
  • Kun Quadri.IFC‑malli tuodaan toiseen Quadri.IFC‑malliin, spatiaalisen erottelurakenteen ominaisuusjoukot tuodaan nyt mukaan rakenteen kanssa.
  • IFC‑viennissä, kun käytetään segmentointia, on nyt mahdollista yhdistää segmentointikohteiden attribuuttien arvot vietävien objektien attribuutteihin.

• Parannettu
  • Jos jaetussa mallissa on vain yksi ominaisuusjoukkokirjasto, käyttäjän ei enää tarvitse valita kirjastoa IFC‑ tai Quadri.IFC‑mallia tuotaessa.
  • IFC 4.3 ‑muunnintiedostoihin on tehty useita parannuksia seuraavissa tilanteissa:
    • IFC 4.3 ‑tiedostojen tuonti Quadri.DCM‑malleihin
    • IFC 4.3 ‑tiedostojen vienti Quadri.DCM‑malleista
    • Quadri.DCM‑mallien tuonti Quadri.IFC‑malleihin
  • Muunnossääntöeditoria on parannettu sekä käyttöliittymän että toiminnallisuuden osalta.
  • IFC 4.3 ‑viennissä Quadri.DCM‑malleista asetusikkunan oletus spatiaalinen erottelurakennetta on parannettu. Tag‑arvot sisältyvät nyt mukaan.
  • Quadri.IFC‑mallien materiaalipohjaista esityssääntöä on parannettu.
  • IFC 4.3 ‑vienti Quadri.DCM‑malleista:
    • Jos IfcSite‑nimelle ei määritetä nimeä asetuksissa, viety IFC‑tiedosto sisältää yhden IfcSite‑objektin jokaista tietä kohden.
    • Jos IfcSite‑nimi määritetään, IFC‑tiedosto sisältää vain yhden IfcSite‑objektin. Oletusjaottelurakenteen IfcSite‑objektilla on nimi.
  • Kaikkien ominaisuusjoukkojen (attribuuttiryhmien) valinta ja valinnan poisto on nyt mahdollista Ominaisuus näkymässä.


• Korjattu
  • tilanteet, joissa ohjelma kaatui tuotaessa Quadri.DCM-mallia Quadri.IFC‑malliin ja Quadri.IFC‑mallia tuotaessa toiseen Quadri.IFC‑malliin.
  • maastonmuotoilu, korkeusasema ja maalajiraja tehtävät toimivat nyt Quadri.IFC‑malleissa.
  • tilanne IFC‑viennissä, jossa väreihin liittyvät muunnossääntöasetukset eivät aina toimineet oikein.
  • tilanne IFC‑tuonnissa, jossa läpinäkyvyyden käsittely ei toiminut oikein.
  • tilanne IFC‑tuonnissa ja -viennissä, jossa asetusikkunan kiertomääritystä ei käsitelty oikein.
  • tilanne IFC 4 ja 4.3 ‑viennissä, jossa osa parametrisista geometriavalinnoista tuotti virheellisen muotokuvauksen IFC‑tiedostoon.
  • Useita pieniä virheitä IFC 4.3 ‑vientitoiminnallisuudessa.

Valuma-alue

• Uutta
  • Olemassa olevat rummut voidaan nyt lisätä Valuma-alue‑tehtävään, mikä mahdollistaa huomattavasti tarkemman nykytilamallin.

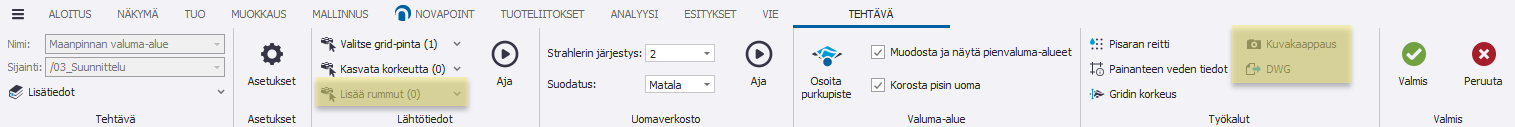

  • Työkalut‑osioon on lisätty Kuvakaappaus‑työkalu, jonka avulla voidaan ottaa kuvakaappaus leikepöydälle ja/tai tallentaa se tiedostoksi.
  • Työkalut‑osioon on lisätty DWG‑työkalu, jolla kaikki Valuma-alue-tehtävän objektit voidaan viedä DWG‑tiedostoon.

• Parannettu
  • Gridin korkeus ‑työkalu, joka oli aiemmin käytettävissä vain Maanpinnan valuma-alue‑tehtävässä, on nyt saatavilla myös Suunnitelman valuma-alue-tehtävässä.

Esitykset

• Korjattu
  • tilanne, jossa poikkileikkausesitys kaatui, jos WS-tehtävän kaivannosta ei ollut tulosta.

Vie

• Parannettu
  • lisätty SHP-tiedoston uloskirjoitukseen mahdollisuus viedä tasokoordinaattijärjestelmä (PROJCS) yhdistelmäkoordinaattijärjestelmän (COMPD_CS) sijaan .prj‑tiedostoon.
  • SHP-tiedosn uloskirjoituksen DBF‑tiedostojen deserialisointi epäonnistui Trimble Connect MapViewerissa (mahdollinen tietokentän maksimimerkkimäärä ongelma).

• Korjattu
  • tilanne, jossa ohjelmisto kaatui vaihdettaessa vie-tehtävän tiedoston sijainti projektista (Trimble Connect) tiedostoon.
  • Geometrian leikkauksen epäonnistuminen tietyissä yksittäisissä single shell solid ‑objekteissa

Novapoint

NovaTrack ja NovaRehab

Novapoint Road

• Parannettu
  • Suunnitteltujen objektien tuki kaareville geometrioille. Lisäksi toimii myös peilaukselle.

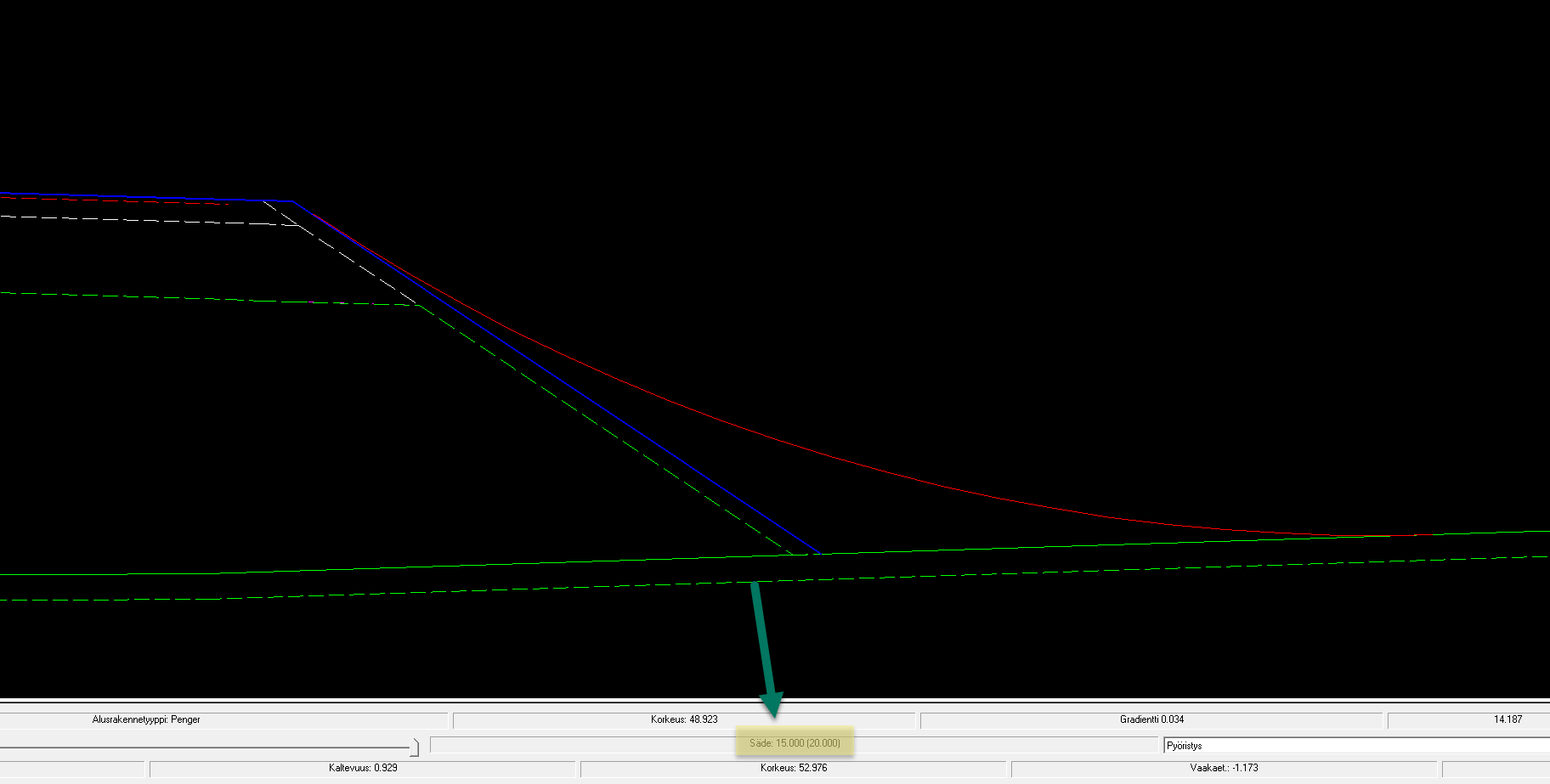

  • Pyöristys-toiminto käyttää nyt useampia menetelmiä sopivan ratkaisun löytämiseksi. Tarvittaessa lisätään pienemmän säteen pyöristys, jotta tangentiaalisuus tiehen ja maastopintaan saavutetaan. Käytetty pyöristyssäde näytetään poikkileikkausnäkymässä kahtena arvona, jos haluttu säde ei ole mahdollinen.

• Korjattu
  • tilanne, jossa Tallenna mallipohjaksi -toiminto ei tallentanut lähtötietoja ja kuvituobjekteja.
  • paljon pisteitä sisältäneiden suunnitteltujen objektien aiheuttamat ongelmat.
  • tilanne, jossa Vieritäyttö ei näkynyt odotetusti, kun väylän pinnan kuvaukseen oli määritetty rajat

  • Louhinnan kaltevuuksien käsittely Päällysrakenteen lisäasetuksissa.



• Muutettu

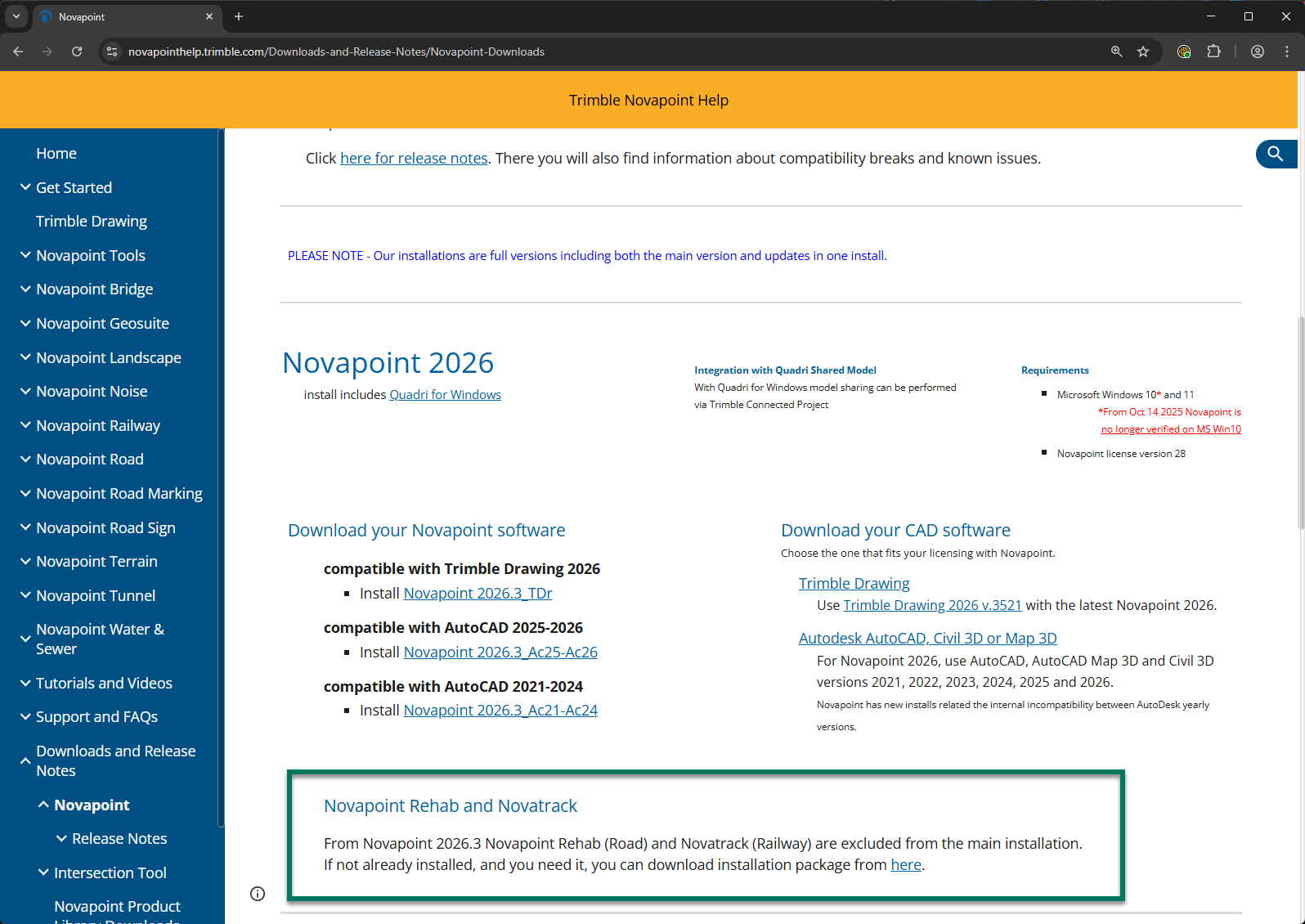

  • NovaRehab-ojelma ei kuulu enää asennuspakettiin. Lisätietoa ylempänä julkaisutiedotteessa.

Novapoint Railway

HUOM! Suurin osa Novapoint Road muutoksista pätee myös Railway moduuliin.

• Korjattu
  • tilanne, jossa Tallenna mallipohjaksi -toiminto ei tallentanut lähtötietoja ja kuvituobjekteja.
  • tilanne, jossa Draw platform edge ‑toiminto oletti virheellisestä, että kallistus on vastakallistus. Lisäksi tilanne, jossa klotoidin säteet näytettiin Excel‑taulukossa virheellisilllä etumerkillä.

• Muutettu
  • NovaRehab-ohjelma ei kuulu enää asennuspakettiin. Lisätietoa ylempänä julkaisutiedotteessa.

Novapoint WS

• Parannettu

  • Suorituskykyä muokattaessa suuria WS-tehtäviä



• Korjattu
  • kaivon kannen koron sijoittuminen viiksiviivassa lähtevän putken koron päälle, kun suunnitelma piirretään dwg-kuvaan.
  • tilanne, jossa Tallenna mallipohjaksi -toiminto ei tallentanut lähtötietoja ja kuvitusobjekteja.

Novapoint Road Sign

• Uutta
  • Tuki uudelle tunnukselle merkkiin F18.5_3

• Parannettu
  • Referenssiviiva sisältää nyt tuen merkin numeron blockin muokkaukselle.
  • Merkin numeron värikoodauksen tukemiseksi referenssiviivalla on otettu käyttöön uudet Block‑tiedostot.

• Korjattu
  • Perustuksen korkeustiedot oikein perustukselle Lattix 4425 H=1400 mm.
  • tilanne, jossa ohjelma kaatui otettaessa käyttöön merkin sijainti SafeHit‑mastojen kanssa
  • tilanne, jossa kiinnityskompotonentit sijaitsivat pylvään yläosassa ja olivat sivussa maston keskeltä. Tästä seurasi se, että objektien pystysuuntainen kohdistus oli virheellinen.
  • tilanne, jossa useiden merkin numeroon liittyvien Blockien nimien näyttämistä ei tuettu taulukossa
  • tilanne, jossa F2.1-merkissä sisällön siirtäminen ylös tai alas nuolipainikkeella siirsi kohdistuksen virheellisesti toiseen objektiin.
  • F2.3-merkkiin tuki palvelu‑ ja miniobjekteille on otettu käyttöön ensimmäisellä kilvellä
  • H19.1xx: Poistettu tuki siniselle taustavärille
  • H19.2xx: Poistettu tuki keltaiselle taustavärille

Novapoint Road Marking

• Parannettu
  • Geometrian validointi prosessia objektityypille RMLINE, jotta se tarkistaa paremmin polyline-objektien eheyden.

Novapoint Tunnel

• Parannettu
  • Ohjelma antaa virheilmoituksen, jos kolmioverkkotiedosto on liian suuri tehtävään liitettäväksi.
