Quadri & Novapoint 2026.2

  • Päivitetty
Seuraa

Quadri



Laajennettu projektin omistajuuden tuki: Aiemmin Quadri for Windows -ohjelmaa (QfW) ei voitu käyttää projekteissa, joissa laajennusten Shared Object Model ‑mallin omistajalla ei ollut Quadri Business Premium ‑lisenssiä. Tämä rajoitus on nyt poistettu. QfW tukee nyt kaikkia projekteja, joissa Shared Object Model on aktivoitu, riippumatta omistajan lisenssitasosta. Käyttöoikeus määräytyy nyt yksinomaan kirjautuneen käyttäjän lisenssitason perusteella. Tämä parannus liittyy Desktop Application Access ‑kohtaan Trimble Connectin Simplified Shared Object Model Activation ‑tuotepäivityksessä.



Yleiset

  • Uutta
    • ColorFromGeometry‑esitystavat sisältyvät nyt myös sellaisiin Quadri‑projekteihin, jotka perustuvat tavalliseen ominaisuuskirjastoon.



  • Parannettu

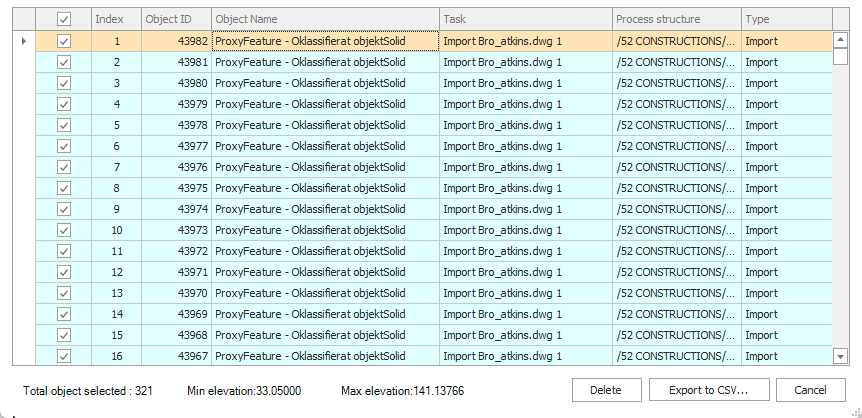

    • Poista kohteet projektialueen ulkopuolelta -toiminto antaa nyt lisätietoa kohteista esimerkiksi, nimi, tehtävä, sijainti, tyyppi



  • Korjattu
    • Tilanne Grasshopper connectorissa, jossa aineiston haku epäonnistui, kun väylämalli laskettiin uudelleen
    • Tilanne Grasshopper connectorissa, jossa virhe “One or more coordinates have insufficient information” saattoi ilmetä, kun geometria ei sisältänyt pystygeometriaa koko pituudeltaan.
    • Geometrian väritoisto objekteille, joilla on useampia surface patch
    • Tilanne, jossa ColorByGeometry esitystavat eivät piirtäneet oletusgeometrioiden rajoja.
    • Yleisiä virhekorjauksia ja pieniä parannuksia





Tuo

  • Uutta
    • TrimBIM‑tiedostojen (.trb) tuonti on nyt tuettu. Tämä mahdollistaa ennen kaikkea sellaisten aineistojen tuonnin Quadriin, joita muuten ei tueta — esimerkiksi Revit‑tiedostot (.rvt).



  • Korjattu
    • Tilanne, jossa useamman tason valinta WFS-tuonnissa aiheutti valintaikkunan kasvamisen erittäin suureksi
    • Standardi muunnin GeoJSON tuonnille Quadriin



Muunnineditori

  • Parannettu käyttöliittymää



  • Korjattu
    • Connectorille lisättiin hiljainen duplikaattikontrolli tilanteisiin, joissa se käyttää CreateNewVersion‑toimintoa, vaikka pitäisi käyttää ModifyExistingVersion‑ tai Merge‑toimintoa.





Muokkaus

  • Korjattu
    • Tilanne, jossa ominaisuusjoukko muunnin kaatui muokattaessa olemassa olevaa tehtävää



Automaatiotyökalu

  • Uutta

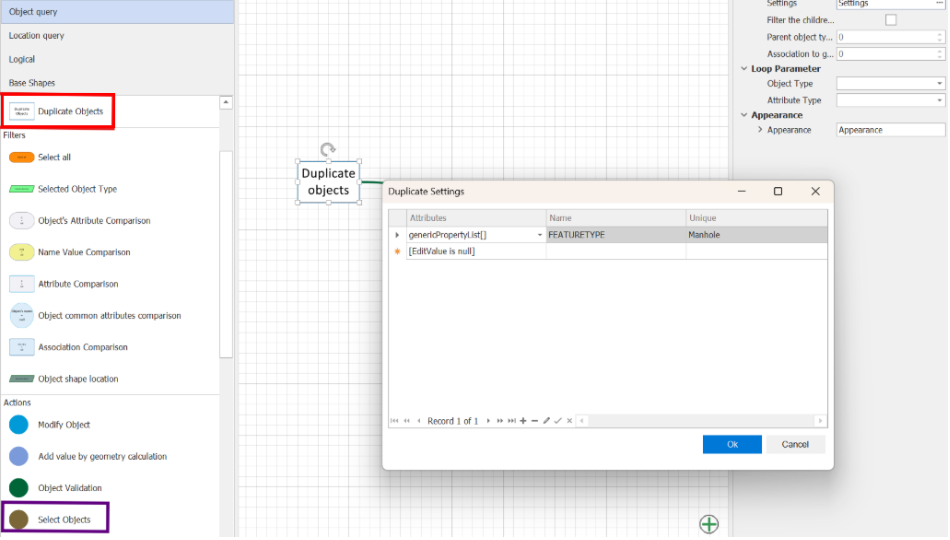

    • Uusi toiminto duplikaattien tarkistamiseen, jonka tarkoitus on sujuvoittaa mallidatan ryhmittelyä ja hallintaa. Tämä päivitys mahdollistaa tehokkaamman massakäsittelyn, kun se tunnistaa piirteet yhteisten ominaisuuksien perusteella.
      • Group by Attribute Value: Voit nyt määrittää automaatiotyökalun etsimään ja listaamaan kaikki kohteet, joilla on sama arvo tietyssä attribuuttityypissä.
      • Dynamic Selection Sets: Työkalu voi muodostaa tunnistetuista kohteet automaattisesti aktiivisen valinnan Quadri‑sovelluksessa.
      • Workflow Efficiency: Kun vastaavat piirteet tunnistetaan automaattisesti, voit ohittaa manuaalisen suodatuksen ja suorittaa seuraavat toimenpiteet suoraan ryhmitellylle datalle.
  • CSV‑tiedoston tuonti ja kytkentä: CSV‑tiedosto voidaan nyt tuoda suoraan sääntöeditorin CSV:hen liittyvissä tehtäväasetuksissa. Tiedosto kopioidaan automaattisesti säännön bundle‑kansioon (Säännön ID:n perusteella), ja tiedostopolku korvataan suhteellisella tiedostonimellä. Näin sääntö löytää datansa aina, koneesta tai sijainnista riippumatta.
  • Sääntökohtainen CSV‑tiedostojen hallinta: sääntöeditoriin on lisätty uudet valikkotoiminnot, joilla voit poistaa tai viedä (kopioida) säännön bundleen liitetyn CSV‑tiedoston. Tämä helpottaa CSV:n päivittämistä (kopioimalla se ulos muokattavaksi) tai sen poistamista kokonaan sääntöjoukko‑bundlesta, kun sitä ei enää tarvita, jolloin sääntöpaketti pysyy siistinä ja ajantasaisena.
  • CSV‑tiedostoja sisältävät automaatiosäännöt: Aiemmin CSV‑tiedosto tallennettiin paikallisesti. Tässä versiossa CSV‑tiedosto paketoidaan suoraan säännön mukaan. Tämä helpottaa sääntöjen ja niihin liittyvien CSV‑tiedostojen jakelua kaikille käyttäjille projektin Asetukset‑tehtävän kautta. Voit silti suorittaa aiempia sääntöjä, jotka käyttävät paikallista CSV‑tiedostoa.



  • Korjattu
    • CSV‑tiedoston valintaan tarkoitettu “…”‑painike ei toiminut.
    • Tilanne, jossa CSV‑silmukka aiheutti useita tiedoston valinta‑ponnahdusikkunoita.
    • CSV‑silmukan pitäisi olla kytketty vain “loop”‑liitoksella, ei suoralla yhteydellä.
    • Tilanne, jossa CSV‑silmukan käyttö aiheutti virheen, jos CSV‑tiedostossa oli tyhjiä kenttiä.
    • Tilanne, jossa ohjelma saattoi jäätyä, kun käyttäjä yritti määrittää “Parent Attribute” ‑arvon Copy Values From Parent ‑editorissa.
    • Sovellus kaatui avattaessa, kun asetuksissa määritetty Sääntöjoukko‑polku vastasi mallin polkua ja projektissa oli olemassa oleva projektin Asetukset-tehtävää.





Mallintaminen

  • Parannettu
    • Paikallista-työkalussa on nyt mahdollista valita useampi linjaus ja määrittää, liitetäänkö objekti verkkoon piste‑ vai paaluväliliitoksella.



  • Korjattu
    • Tilanne, jossa maa-aines maalajirajan luominen aiheutti virheen





IFC 4.3

  • Uutta
    • Maalajirajat toimii nyt myös projekteissa, jotka on luotu IFC 4.3 ‑ominaisuuskirjastolla.
    • IFC‑vientiasetusten valintaikkunaan on lisätty enemmän vaihtoehtoja parametristen geometrioiden vientiin.



  • Parannettu
    • Parannettu desimaalien määrän kontrollointi IFC‑tiedostojen tuonnissa ja viennissä. Asetus määritetään Muunnineditorin Format‑valintaikkunassa.
    • IFC‑tuontia ja ‑vientiä on parannettu suorituskyvyn ja toimintavarmuuden osalta, mukaan lukien segmentointikohteita käyttävä vienti.
    • Globaali sijoituspiste näkyy nyt IFC‑tuonnin ja ‑viennin esikatselussa punaisena pisarana.
    • Spatiaalinen erottelurakenne ‑tehtävissä voit tallentaa jaottelurakenteen alemman tason tehtävän varsinaiseksi tehtäväksi, jolloin mallipohja sisältää vain valitun tason ja siitä alaspäin olevat tasot.
    • Muunnineditorin Event Handler ‑terminologiaa on parannettu vastaamaan IFC viennin Asetusten ‑valintaikkunan termejä.
    • IfcSite‑objektien paikallisen sijoituksenasetus on lisätty IFC‑vientiasetusten valintaikkunaan.
    • IFC‑viennissä, kun käytetään segmentointia, on nyt mahdollista yhdistää segmentointikohteen attribuuttien arvot vietävien objektien attribuutteihin.



  • Korjattu
    • IFC‑viennissä monipintaisen geometrian väri toimii nyt oikein.
    • IFC‑viennissä pilkkuja ei enää muuteta pisteiksi vietävässä tiedostossa.
    • Tilanne,jossa automaatio‑työkalussa “Create Child Object” ‑toiminnon käyttö useilla ehdoilla saattoi tuottaa duplikaatteja IfcMaterial-, IfcClassification‑ ja IfcClassificationReference‑objekteista.
    • Linjauksen kallistusarvojen käsittely toimii nyt oikein IFC 4.3 ‑tuonnissa ja ‑viennissä Quadri‑mallissa, joka perustuu IFC 4.3 -ominaisuuskirjastoon. Myös tavallisen ominaisuuskirjaston ‑projektin tuonti IFC 4.3 ‑projektiin käsittelee kallistusarvot nyt oikein.
    • IFC 2x3‑ ja IFC 4 ‑tiedostojen tuontiin tarkoitetut vakiomuuntimet käsittelevät nyt myös relaatiot, kun tuonti tehdään IFC 4.3 ‑ominaisuuskirjastoon perustuvaan Quadri‑projektiin.
    • Jos spatial‑entiteetissä oli vain IfcElementAssemblyn lapsiobjekteja, kyseinen entiteetti ja sen sisältämät objektit voidaan nyt viedä IFC:hen onnistuneesti.
    • Tavalliseen ominaisuuskirjastoon perustuvan Quadri‑mallin tuonti IFC 4.3 ‑ominaisuuskirjastoon perustuvaan Quadri‑projektiin päivittää nyt myös tehtävät.
    • Muuntimet, joissa lähde‑ tai kohdeformaatti oli asetettu IFC4X3‑muotoon IFC4X3_ADD2:n sijasta, käsitellään nyt järjestelmässä samanarvoisina.





Vie

  • Parannettu
    • Kun julkaistaan DWG-formaattiin, ShellOnly -kohteesta tulee Solid-objekti, jos se on "vesitiivis"; muuten se julkaistaan PolyFaceMesh-objektina.
    • Väylä-, Rata- ja WS‑moduulit tuottavat nyt kiinteät kappaleet yhtenä kuorena. Tämä puolestaan muodostaa automaattisesti 3D‑solidit, ku aineisto julkaistaan DWG-formaattiin.



  • Korjattu
    • LandXML-formaatin viennin asetuksissa näkyi arvot tuplana Projektin tila -kohdassa
    • LandXML-formaatin vienti kirjoitti väärän aikaleiman tiedostoon





Novapoint



Katsele poikkileikkauksissa

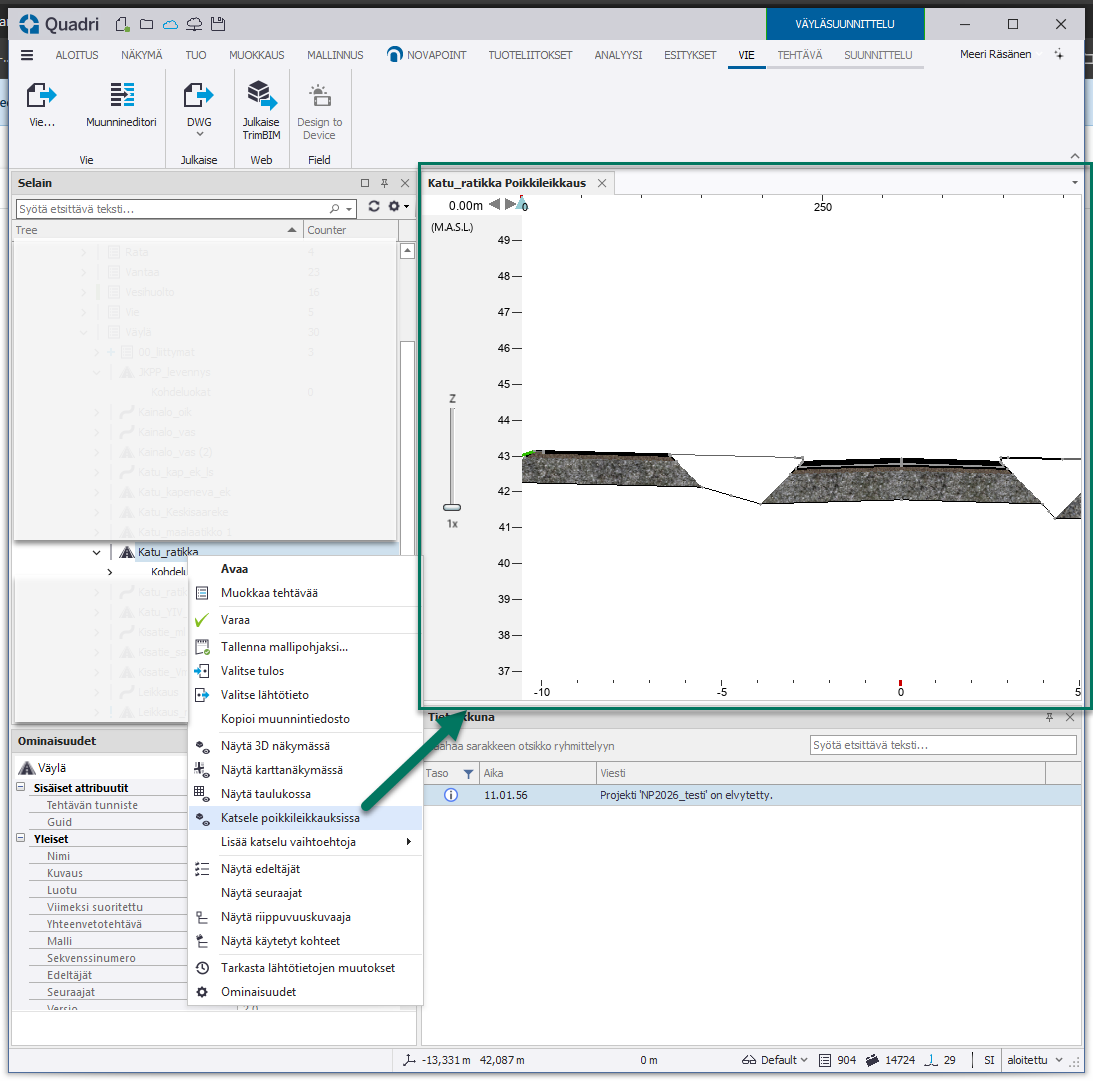

Kun käyttäjä napsauttaa hiiren oikealla painikkeella Quadrin selaimessa väylä-, rata- tai kaivanto‑tehtävää, on nyt mahdollista valita “Katsele poikkileikkauksissa”. Tämä avaa tehtävän poikkileikkausnäkymän esikatselun sen linjauksen mukaan, jota malli käyttää.

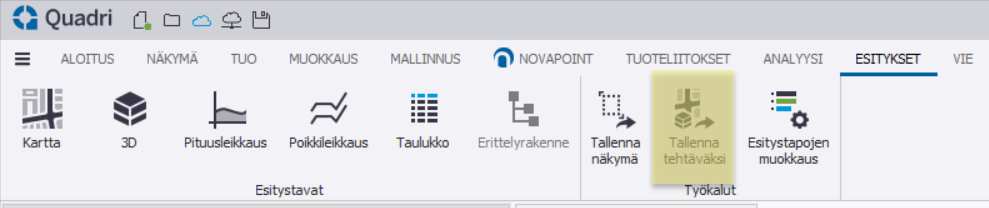

Näkymään voi vetää ja pudottaa aineistoa ja sen voi tallentaa esityksenä myöhempää käyttöä varten Esitykset -> Tallenna tehtäväksi, toiminnolla. Poikkileikkausten väli on 10 m ja esitypana käytetään Default -tyyliä.



Julkaise solidit DWG-tiedostoon

Väylä-, Rata- ja WS‑moduulit tuottavat nyt kiinteät kappaleet yhtenä kuorena. Tämä puolestaan muodostaa automaattisesti 3D‑solidit, kun aineisto julkaistaan DWG-formaattiin.



Automaatio

Kun CSV-tiedostot tuodaan sääntöjoukkoon Quadrissa, voidaan ne niputtaa, jolloin ne toimivat eri käyttäjilla ilman, että tiedostot ovat paikallisessa sijainnissa koneella.





CAD

  • Parannettu

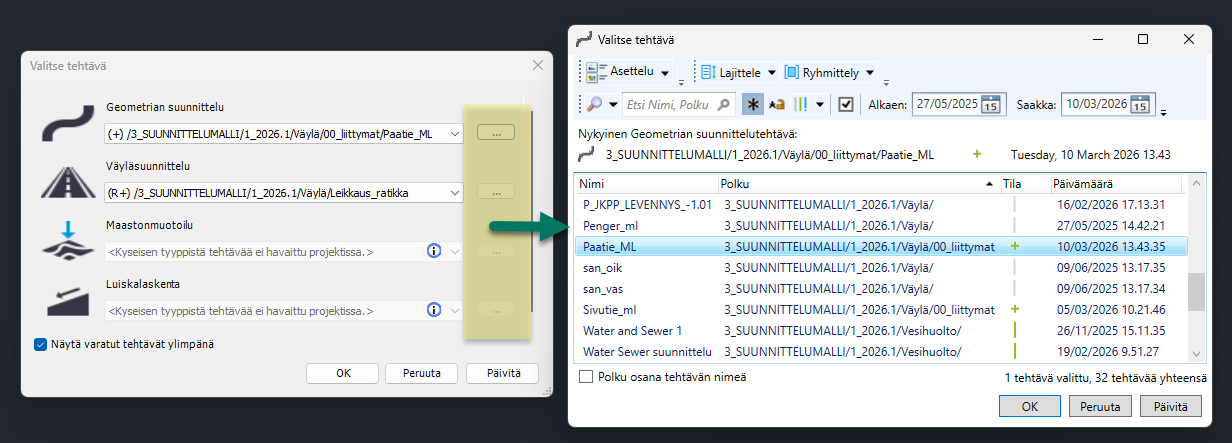

    • Tehtävien valinnassa nähdään ...-painikkeen takaa nyt myös varaamattomat tehtävät



  • Korjattu
    • Tilanne, jossa Luiskalastenta ‑työkalulla saattoi olla haasteita tietyissä kallio­pintojen kokoonpanoissa, minkä seurauksena kallioleikkaus ei kohdistunut kyseiseen kerrokseen odotetusti.





Novapoint Road

  • Uutta

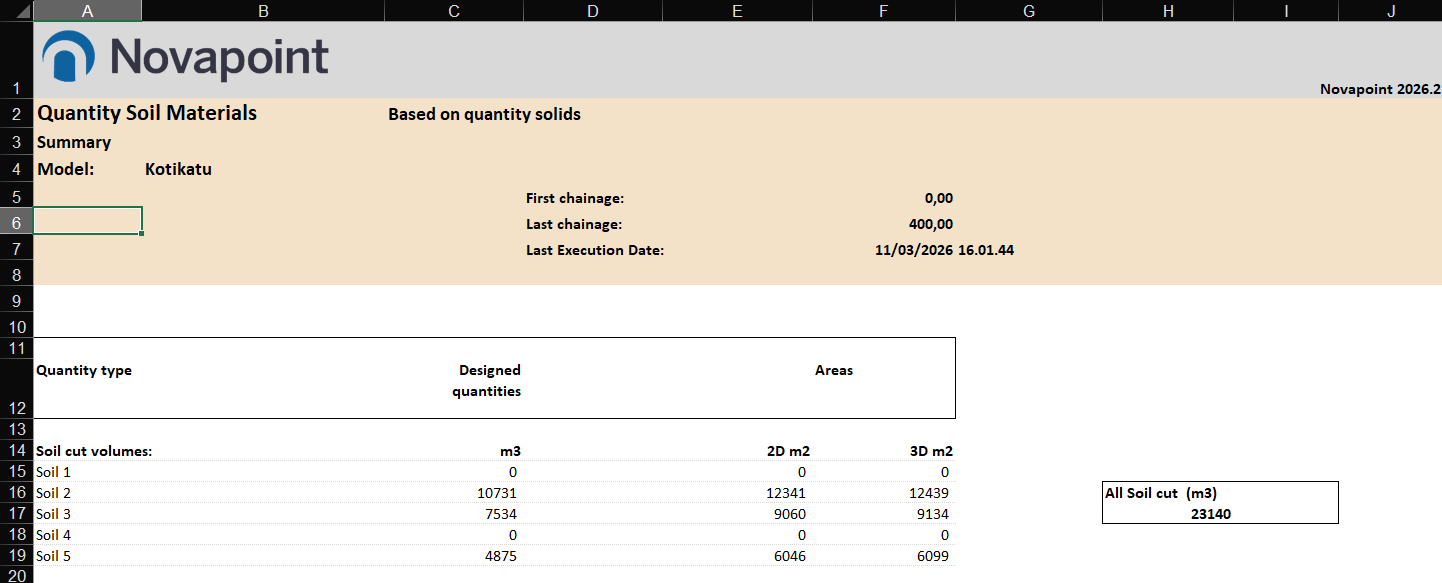

    • Uusi Cut Material Types -määräraportti väylä- ja ratamalleille, jossa erotellaan leikkausmäärien tilavuudet sekä pinta-alat maalajien mukaan. Raportti saatavilla tällä hetkellä vain englanniksi.
  • Väylän muunninsääntö sisällyttää nyt EYEELEVATION ja OBJECTELEVATION -tiedot näkemäanalyysin viivoille.

  • Väylämallille, joka on luotu Quadri‑projektissa IFC 4.3 ‑ominaisuuskirjastolla, voidaan määrittää kohdeluokkien spatiaalinen erittelyrakenne. Kyseinen rakenne määritellään suunnittelutehtävän Asetukset-valikossa.



  • Uudet mallipohjat ja muunnintiedosto IM-aineiston uloskirjoitukseen InfraBIM koodeilla. Samalla mallipohjalla voidaan kirjoittaa samaan aikaan useita malleja ja ne voiva olla sekä väylä- että ratamalleja.
    • Mallipohjat 6 kpl:
      • Kaikki pinnat ja taiteviivat
      • Kaikki taiteviivat
      • YYP pinnat ja taiteviivat
      • YYP taiteviivat
      • YYP ja VAP pinnat ja taiteviivat
      • YYP ja VAP taiteviivat
    • Mallipohjissa oletuksena on IM 4.0.4 formaatti, joka voidaan manuaalisesti vaihtaa toiseksi Vie-tehtävän asetuksissa.
    • Muunnintiedosto: InfraBIM Road/Rail - Breakline+Surfaces
    • Tarkemmat ohjeet löytyvät tukiportaalistamme: Taiteviivojen ja pintojen kirjoitus Inframodel-tiedosto mallipohjien avulla



  • Parannettu

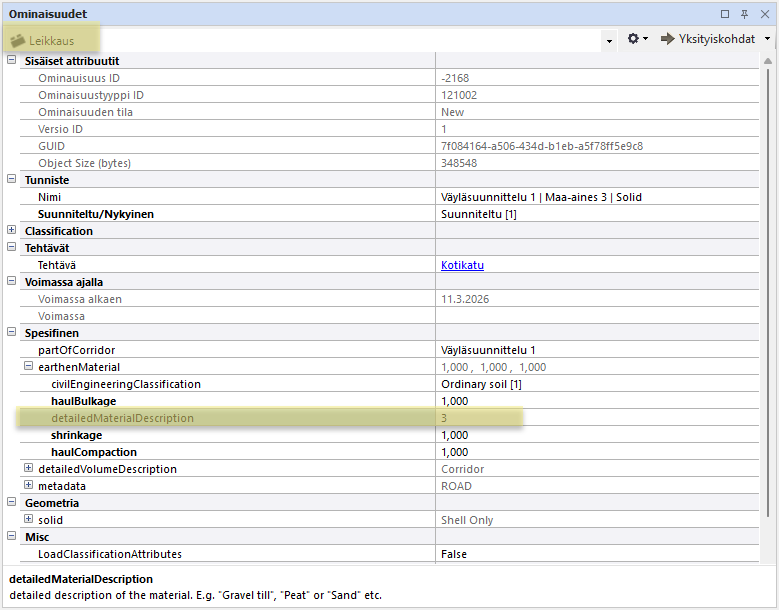

    • Väylä- ja ratatehtävien muunninsäännöt sisältävät nyt maalajirajan kerrosnumeron osana Leikkaus-kohteiden ominaisuustietoa (Spesifinen > earthenMaterial > detailedMaterialDescription).
      • Tämä tarkoittaa, että Leikkaus-kohteissa on attribuutti-tieto siitä, ovatko ne Maa-aineis 1 vai Maa-aines 2 pelkän luokan nimen lisäksi.
      • Tämän muutoksen myötä väylä-, rata- ja WS-mallien muunninsäännöt on yhdenmukaistettu, mikä helpottaa määrätietojen poimintaa esimerkiksi Taulukko-esityksessä.
    • Parannettu laskentanopeutta malleille, joissa on käytetty monia linjasidontoja.
    • Yhtenäistetty käännöksia siten, että rakenteiden sidekerros on kaikkialla nimeltään Sidekerros



  • Korjattu
    • Tilanne, jossa Geometria väylän pinnasta ei toiminut linjasidontana vasemmalla puolella väylän pohjassa
    • Tilanne, jossa malli tuotti osittain päällekkäisiä kohteita, mikä sekoitti joitakin solideihin tallennettuja aluegeometrioita
    • Tilanne, jossa reunapinta ja sisäluiska törmäsit väylän pintaan molemmilla puolilla. Tästä saattoi seurata ei-toivottuja tuloksia poikkileikkauksessa ja 3D-mallissa.



  • Poistettu
    • Uloskirjoituksen muunnin InfraBIM surfaces





Novapoint Railway

HUOM! Suurin osa Novapoint Road muutoksista pätee myös Railway moduuliin.

  • Uutta
    • Ratamallissa, joka on luotu Quadri‑projektissa IFC 4.3 ‑ominaisuuskirjastolla, kallistusarvot käsitellään nyt oikein.
    • Uudet mallipohjat ja muunnintiedosto IM-aineiston uloskirjoitukseen InfraBIM koodeilla. Samalla mallipohjalla voidaan kirjoittaa samaan aikaan useita malleja ja ne voiva olla sekä rata- että väylämalleja.
      • Mallipohjat 6 kpl:
        • Kaikki pinnat ja taiteviivat
        • Kaikki taiteviivat
        • YYP pinnat ja taiteviivat
        • YYP taiteviivat
        • YYP ja VAP pinnat ja taiteviivat
        • YYP ja VAP taiteviivat
      • Mallipohjissa oletuksena on IM 4.0.4 formaatti, joka voidaan manuaalisesti vaihtaa toiseksi Vie-tehtävän asetuksissa.
      • Muunnintiedosto: InfraBIM Road/Rail - Breakline+Surfaces
      • Tarkemmat ohjeet löytyvät tukiportaalistamme: Taiteviivojen ja pintojen kirjoitus Inframodel-tiedosto mallipohjien avulla



  • Parannettu
    • Lisätty mahdollisuus kirjoittaa KM-paalutus IM 4.2 -formaatin tiedostoon.



  • Korjattu
    • Kallistuksen arvot sisältävän geometrian tuonti NovaTrackiin lukee nyt myös kallistuksen.
    • Tilanne, jossa laskenta epäonnistui tukikerrosten kokonaispaksuuden ollessa 0,000 m pintojen +/-2.19 sisäpuolella.





Novapoint WS

  • Uutta

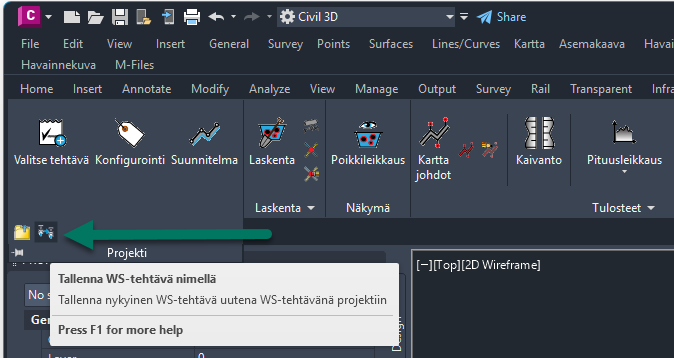

    • Mahdollisuus tallentaa WS-tehtävä kopiona haluttuun sijaintiin Quadrissa. Toiminto tallettaa tehtävän mallin, lähtötiedot ja kuvitusobjektit.



  • Korjattu
    • Tilanne Piirrä kaapelikartta -toiminnossa, jossa tekstit menivät päällekkäin piirustuksen mittakaavaa muutettaessa.
    • Tilanne tuotekirjastossa, jossa editoidun blockin jälkeen tehty seuraava blocki peri aiemman leikkaukset ja reiät
    • Virheellinen suorakaiteen muotoisen rakenteen suunta, kun aineisto kirjoitettiin Inframodel-tiedostoon





Novapoint Road Sign

  • Uutta
    • Tuki heijastavan kalvon lisäämiselle 3D-liikennemerkkiin. Tämä objekti sisältää merkin tekstuurin, kun kohde tallennetaan Quadriin visualisointia varten
    • Tuki liikennemerkin etupinnan piirtämiselle 3D-liikennemerkkiin kolmiulotteisena tasopintana. Pinta sisältää kaikki tekstit, symbolit ja merkinnät, joten merkki näkyy CAD-ympäristössä tarkasti eikä vain yksivärisenä pintana.
    • Lisätty IFC-muunnin aineiston vientiin, joka mahdollistaa sekä heijastavan kalvon että merkin etupinnan geometrian lisäämisen IFC-malliin.



  • Parannettu
    • F2.1 Lisätty tuki uudelle yhdistelmälle, jossa on lisäkilpi ilman nuolta
    • F52_2 Lisätty tuki versiolle, jossa vain symboli



  • Korjattu
    • Useita liikennemerkkejä ja symboleja on päivitetty tukemaan merkkipintojen 3D‑geometriaa.
    • Tilanne, jossa liikennemerkin numero seurasi välillä väärää merkkiä, kun merkkiä siirrettiin.





Novapoint Road Marking

  • Parannettu
    • Ominaisuuksien ikkunan kokoa on kasvatettu, jotta se näyttää enemmän rivejä
    • Quadriin tallennettaessa väriominaisuus määrittää nyt sen värin, joka tallentuu kuhunkin polygoniin
    • Lisätty mahdollisuus valita dwg-tiedosto määräluettelon mallipohjaksi
    • Päivitetty Quadrissa esitystavat vastaamaan RAL Traffic -standardia



  • Korjattu:
    • Tilanne, jossa kaikkia ominaisuustietoja ei näytetty valintaikkunassa
