Quadri & Novapoint 2026.1

  • Päivitetty
Seuraa

Quadri



Yleiset

  • Uusi Quadrin kohdeluettelo 1.39
  • Paranneltu virheilmoituksia kaatumisien yhteydessä.
  • Korjattu Bugeja



Tuo

  • Parannettu DGN-aineiston tuontia

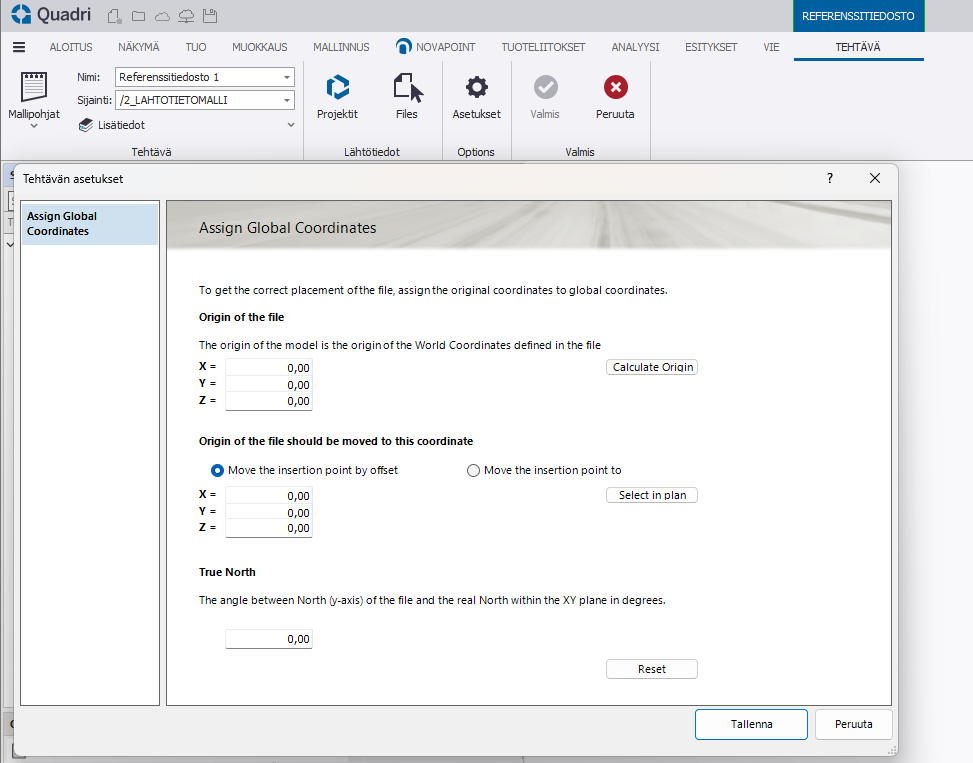

  • Parannettu Referenssitiedoston käyttöä lisäämällä mahdollisuus määrittää globaalit koordinaatit

  • Korjattu tilanne, jossa nyt DBS-aineiston tuonnissa valintajoukkotiedosto käsiteltiin samoin kuin koko projektitiedosto.



Mallintaminen

  • Korjattu tilanne, jossa aloituspäivämäärää ei asetettu uusille Tilavuusobjekti-tehtävän kohteille



Automaatiotyökalu

  • Uusi toiminto "Add value by geometry calculation" geometrian tietojen laskentaa varten
  • Parannettu "Create Child Object" toimintoa siten, että se tukee nyt sekä arvon nimeä että arvoa yleisille ominaisuuksille



Muunnineditori

  • Parannettu Conversion Rule Editorin käyttöliittymää esimerkiksi uusi valintaikkuna kaksoiskappaleiden hallinnan asetuksiin.
  • Korjattu tilanne, jossa järjestyksen muutos ei tallentunut painettaessa OK-nappia.



IFC 4.3

  • Lisätty Quadrilla mallinnettuille Spatial Entities -kohteiden ominaisuuksille tuki Trimble Connectionin ominaisuusjoukon käytössä
  • Lisätty uusi ominaisuuskatalogi IFC 4.3, versio 4.40
    • Ominaisuusjoukot on järjestelty uudelleen IFC-skeeman attribuuteille.
    • Materiaali- ja luokituskohteiden ylimääräinen nimi-attribuutti on poistettu
  • Lisätty pintojen, pintojen palasten ja rajojen värien tuonti IFC 4.3 -ominaisuuskatalogiin perustuviin malleihin ja niiden esityksiin. Nämä väriominaisuudet näkyvät Ominaisuudet ikkunassa ja sisältyvät IFC-vientiin, kun käytetään vakio muunnintiedostoja
    • Jotkin IFC-tiedostot on tuotava uudelleen, jotta toiminnallisuus aktivoituu.
    • Käytä esityssääntöä ColorFromGeometry värien näyttämiseen.

  • Maalajiraja-tehtävä toimii nyt IFC 4.3 ominaisuuskatalogia käyttävissä projekteissa.
  • Oletus esityksessa geometria on nyt IfcClosedShell vietäessä sitä  IFC 4 ja IFC 4.3 formaatteihin.
  • Viennin asetusten geometrian esittäminen -osuudessa on valinta geometrian korjaukselle myös IFC 2x3-formaattiin.
  • Järjestelmä laskee ja vie automaattisesti perus geometrian määrät, kun valitaan TRMB_QUADRI_Qto_BaseQuantities IFC-viennin asetusten Ominaisuusjoukko-sivulla.
  • Parannettu IFC 4.3 tuonti- ja vientitehtäviä lisäämällä Globaali sijoituspiste näkyviin avatuissa 3D- ja tasokuvissa sekä esikatselussa.

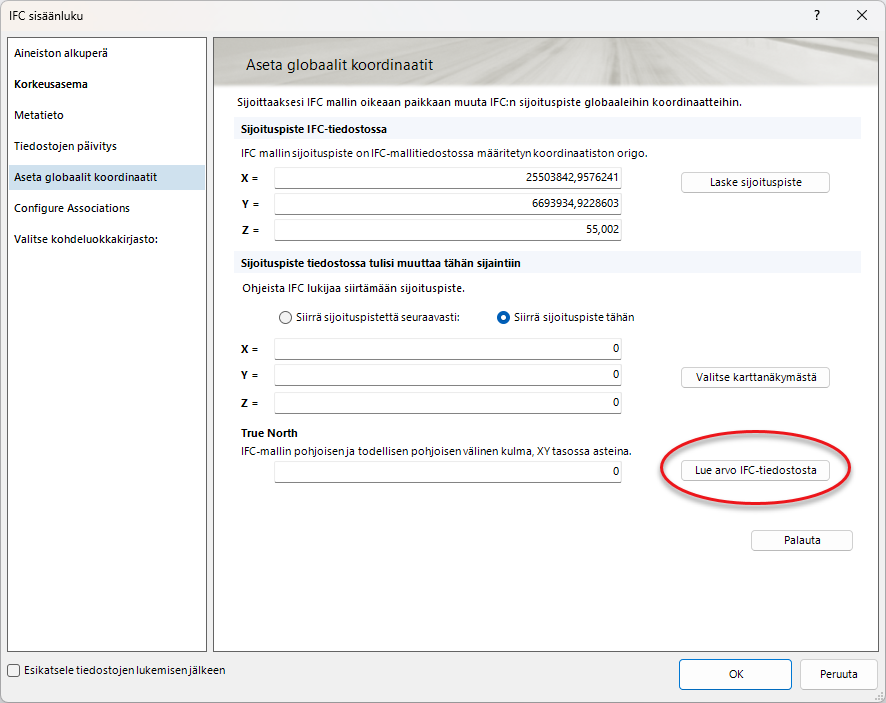

  • Parannettu IFC 4.3 tuontia lisäämällä asetuksiin True north -arvolle toiminnallisuus "Lue arvo IFC-tiedostosta" globaalien koordinaattien asetuksen välilehdelle.



  • Korjattu tilanne jossa normaalin Quadrin ominaisuuskatalogin projekti tuotiin IFC 4.3 ominaisuuskatalogia käyttävään projektiin ja sen seurauksena kaikki linjausta ja kallistusta edustavien IFC-kohteiden väliset suhteet eivät määrittyneet oikein.
  • Korjattu useita virheitä IFC-viennin leikkaus- ja osittelutoiminnossa
  • Korjattu tilanne, jossa IfcSite:n paikallinen sijoitus ei toiminut kohteille, jotka on liitetty vahvoilla linkityksillä kuten esim. IfcRelAggregates IfcElementAssemblylle
  • Korjattu virhe luokituksen viennissä vakio IFC 4.3 -muunnintiedostolla
  • Korjattu tilanne, jossa IFC 4.3 -viennin Dynaamisen haun Sijainti-välilehden valinta alueen laajentaminen ei toiminut
  • Korjattu virheet, jotka ilmenivät käytettäessä IfcMapConversion-toimintoa mittakaavakertoimilla malleissa, joissa käytetään imperial-koordinaattijärjestelmää.

  • Korjattu tilanne Novapoinnin suunnittelutehtävien muunnintiedoistoissa, jossa luotiin materiaali useamman kerran, kun samaa materiaalia käytettiin useammassa objektissa rakennettaessa väylä-, rata- ja kunnallistekniikan tehtävissä



Valuma-alue

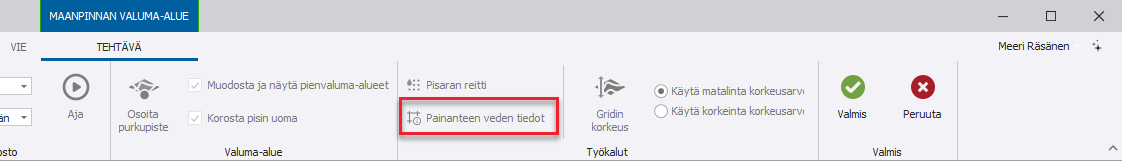

  • Lisätty maanpinta tehtävään Painanteen veden tiedot -toiminto, joka näyttää painanteen painanteen tilavuuden sekä maksimi- ja keskisyvyyden.

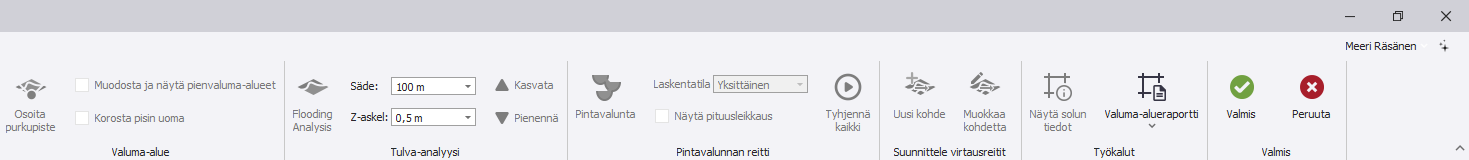

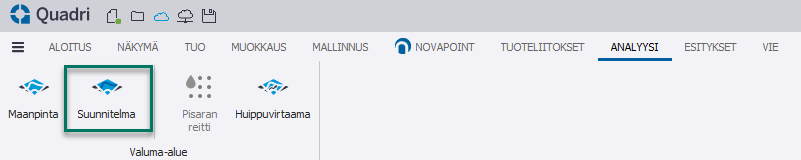

  • Lisätty Suunnitelma-tehtävä, jolla voidaan laskea suunnitellun alueen valuma-alue väylämalleja ja nykyistä maanpintaa käyttäen, nähdä veden vaikutukset ja tunnistaa mahdolliset tulvariskialueet. Lisäksi voidaan syöttää virtuaalisia kohteita, kuten rumpuja, ja analysoida niiden vaikutusta.

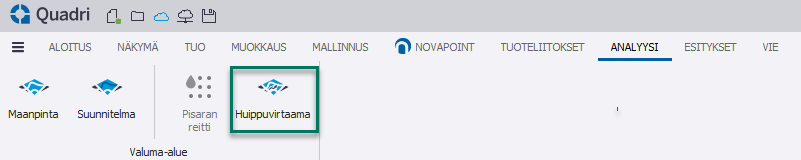

  • Lisätty Huippuvirtaama tehtävä, jolla voidaan määrittää mm. valumakertoimet ja sateen intensiteetti. Maanpinta ja Suunnitelma käyttävät rationaalimenetelmää laskelmissaan.



Esitykset

  • Parannettu vakio esitystapoja IFC 4.3 ominaisuuskatalogien osalta.



Vie

  • Lisätty tuki TGA-tiedostoformaatille, kun aineisto julkaistaan Trimble Connectiin.
  • Lisätty tuki Inframodel 4.2.0 -formaattille. HUOM! Muunnintiedostot ja mallipohjat ovat vielä kehityksessä Trimblen ja Arkancen yhteistyönä.
  • Lisätty uusia ja päivitetty nykyisiä muunnintiedostoja yhtenäisiksi raidegeometrian uloskirjoitukseen. Lisätietoa CantBase/Gauge parametreista: Kallistuksen hypotenuusa
    • LinearElement Rail. CantBase/Gauge = 1.500. With Cant and Speed
      • Käytetään Tampereen raitiotieverkolla
    • LinearElement Rail. CantBase/Gauge = 1.060. With Cant and Speed
      • Käytetään Pääkaupunkiseudun raitiotieverkolla
    • LinearElement Rail. CantBase/Gauge = 1.600. With Cant and Speed
      • Käytetään Suomen rautatieverkolla sekä Helsingin ja Espoon metroverkolla
  • Lisätty mahdollisuus kirjoittaa attribuutteja etu-/takaliitteellä Inframodel-tiedostoon

  • Muutettu muunnintiedostojen asetus "Auto-Convert Property Set for IFC Export" päälle kaikissa vakio IFC-muunnintiedostoissa malleille, jotka perustuvat Quadrin ominaisuuskatalogiin.
  • Muutettu, että asetukset "Auto-Convert Property Set for IFC Export / IFC Import" ovat käytettävissä myös muokautettujen kohdeluokkien katalogeissa.

  • Korjattu Inframodel 3/4.x formaatti käsittelemään CircCurve-muuttujan arvot positiivisina ja negatiivisina
  • Korjattu yhdistämään useat samannimiset pinnat yhdeksi pinnaksi LandXML-viennin yhteydessä.
  • Korjattu tilanne, jossa EsriShape-viennissä asetusvalikko koon muuttaminen täytti koko näyttöä
  • Korjattu tilanne, jossa Batch-vienti epäonnistui vientikohteen polun ollessa paikallinen tiedosto
  • Korjattu tilanne, jossa IFC-viennissä jotkin asetusten arvot eivät säilyneet suorittaessa uudelleen.
  • Korjattu tilanne IFC-viennissä, kun malli perustuu tavalliseen Quadri-ominaisuustyyppikatalogiin, IFC Export Settings - Spatial Breakdown -asetuksen virheet on korjattu.



Novapoint



Automaatio

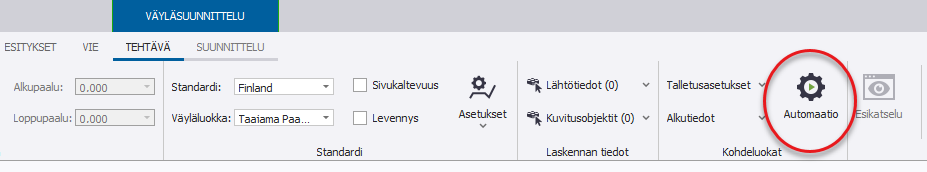

  • Lisätty mahdollisuus liittää automaation sääntöjä suoraan Novapoint Road-, Railway- ja WS-tehtäviin.

    • Tämä mahdollistaa sääntöjen ajamisen samanaikaisesti tehtävän suorittamisen kanssa.
    • Tietoja on helpompi lisätä tehtävän ominaisuuksiin heti, ilman erillistä prosessia Automaatio-työkalun kautta
    • Sääntökokonaisuudet luodaan edelleen automaatiotehtävän sisällä.
    • Tämä yksinkertaistaa prosessia, kun tietoja lisätään väylä-, rata ja kunnallistekniikan tehtävän ominaisuuksiin.



Novapoint Road

  • Muutettu: Kun väylämalli tehtävässä avataan valintaikkuna, ilmestyy varoitusikkuna, jos geometria on lyhyempi kuin väylämallin tehtävä-välilehdellä on määritetty.

  • Muutettu: Oletus alku- ja loppupaalut "Alusta loppuun" -valintaruudun alla asettaa nyt linjauksen koko pituuden, kun valintaikkuna avataan ensimmäistä kertaa.



  • Parannettu  "Päivitä tehtävä" -toimintoa tilanteessa, kun muunnetaan NP 19.20:lla tai vanhemmilla versioilla luotuja väylämalleja
  • Parannettu, muutettu ja korjattu yleisesti NP 2025.4 versiossa tehtyjä muutoksia päällysrakenteeseen.

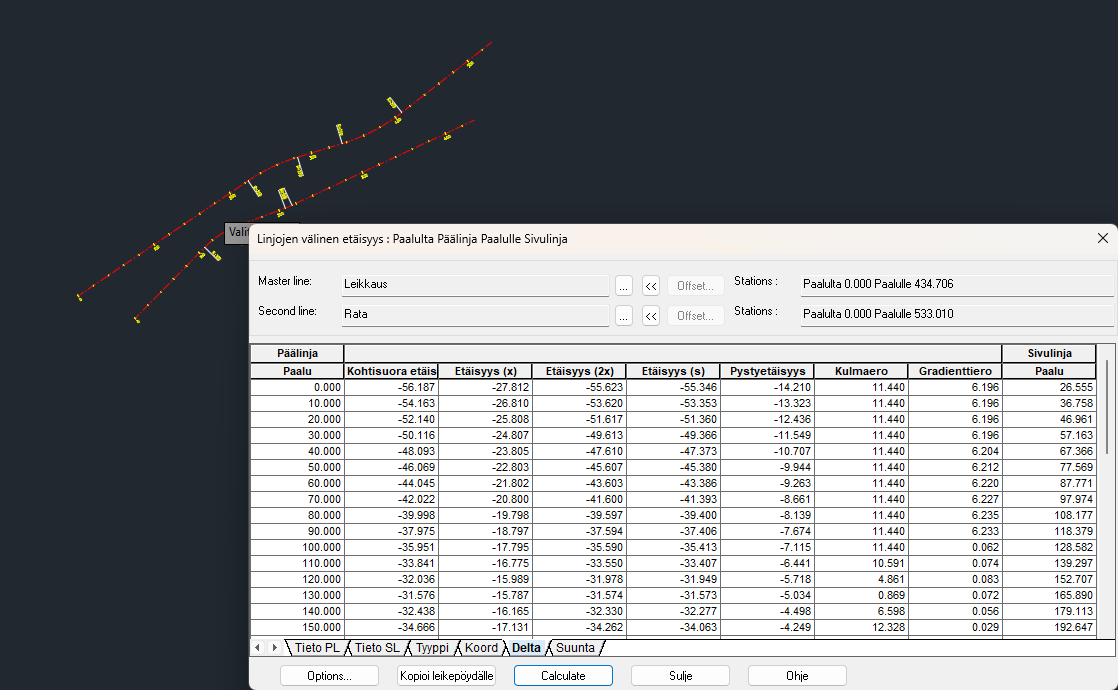

  • Parannettu etäisyyden esitystapaa Linjojen välinen etäisyys -toiminnossa. Kun toissijainen viiva on ensisijaisen viivan vasemmalla puolella, on etäisyyden arvo negatiivinen.



  • Korjattu tilanne, kun tuotaessa geometriaa Landxml-tiedostosta, ohjelma yritti asettaa geometrialle kallistu-arvon. Kyseinen toiminto ei ole olennainen ja nyt ilmoitusta ei tule
  • Korjattu tilanne, jossa poikkileikkausten piirtoi kaatui, jos suunnitteluobjekteissa oli ympyröitä
  • Korjattu tilanne, joka saattoi aiheuttaa ongelmia kallion pinnan laskennassa Luiskalaskenta-työkalussa.



Novapoint Railway

HUOM! Suurin osa Novapoint Road muutoksista pätee myös Railway moduuliin.

  • Parannettu  "Päivitä tehtävä" -toimintoa tilanteessa, kun muunnetaan NP 19.20:lla tai vanhemmilla versioilla luotuja ratamalleja
  • Paranettu pisteen ja pilkun käyttöä desimaalierottimena nopeusarvoissa

  • Parannettu laiturin reunan laskentaa siirtymäkaarien kohdalla ja vastakallistuksen yhteydessä.



  • Korjattu tilanne, jossa dh/L ja dh/dt arvot olivat väärin klotoidien välisissä siirtymissä
  • Korjattu kallistustaulukon tuontiongelmat
  • Korjattu tilanne Geometrian raportissa, jossa kallistuksen vajauksen arvo siirtymäkaarissa oli virheellinen, koska se yhdisti alun ja lopun arvot. Kyseinen arvo on poistettu raportista



Novapoint WS

  • Korjattu tilanne, jossa käyttäjän määrittämä polku symboleille ei tallentunut konfiguraation valikossa
  • Korjattu tilanne, jossa solmu lisättiin väärään kohtaan, jos putket olivat melkein saman suuntaisia.
  • Korjattu tilanne, jossa Poikkileikkausten asetukset -valikko ei auennut Laskenta-ikkunassa
  • Korjattu tilanne, jossa "Päivitä kaivanto suhteessa alimpaan johtoon" -toiminto ei lisännyt taitepisteitä oikein.
  • Korjattu tilanne, jossa ohjelma kaatui päivitettäessä pituusleikkausta
  • Korjattu tilanne, jossa AutoCAD kaatui, kun pituusleikkaus piirrettiin jäädytetylle tai lukitulle tasolle.



Novapoint Road Sign

  • Lisätty asetus liikennemerkkiin F11, joka mahdollistaa lyhyemmän version käytön silloin kun merkissä on pelkkä nuoli.



  • Korjattu kaatuminen tilanteessa, kun muokattiin käyttäjän määrittämien liikennemerkkejä hiiren oikean painikkeen valikon kautta.
  • Korjattu tilanne, jossa F12 liikennemerkin ylös- ja alaspäin osoittavia nuolia ei voinut käyttää, kun nuoli oli sijoitettu oikealle puolelle.
  • Korjattu F27.1 ja F27.2 liikennemerkkien virheellinen reunanauhan mitoitus tekstikorkeudella 150 mm
  • Korjattu F27.2 liikennemerkkiin tekstin tasaaminen vasempaan reunaan, jos teksti on usealla rivillä.
