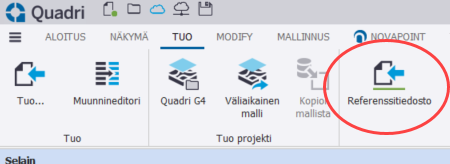

Uusi referenssitiedosto toiminnallisuus, jolla voidaan tuoda tiedostoja pelkiksi referensseiksi, joka suoraan tiedostoista tai Trimble Connect projekteilta. Toiminto ei tuo erillisiä objekteja vaan näyttää vain aineiston Quadrin näkymissä. Lue lisää englanniksi
Korjattu tilanne, jossa ohjelma kaatui GeoPackge (.gpkg) tiedoston tuonnissa.
Korjattu tilanne, jossa tuonnissa oli ongelmia mikäli tiedoston nimi sisälsi pohjoismaalaisia erikoiskirjaimia.
Korjattu tilanne, jossa ohjelma kaatui tuonnin yhteydessä mikäli DMI/DMR tiedostosta puuttui geometria.
Modify
Automation
Uusi toiminallisuus objektin muokkaukseen, jolla voidaan asettaa attribuuttien arvoja CSV-tiedoston perusteella.
Pienempiä muutoksia automaatiotyökalun käytettävyyteen kuten uusia vierityspalkkeja, paranneltu valintojen järjestystä, lisätty mahdollisuus etsiä objektia alkamalla kirjoittaa sen nimeä.
Korjattu child objektin lisäämistä niin, että child objekti lisätään, vaikka sille ei olisi määritetty mitään arvoja.
Korjattu arvojen kopioimista Parent objektilta child objektille siten, että Wstring arvo voidaan kopioida String arvoksi.
IFC
Yleiset
Lisätty tuki geometrian värin esittämiselle näkymissä esitystavan mukaan. Värit näkyvät myös geometrian ominaisuudet -ikkunassa.
Mahdollisuus valita useita enum arvoja ominaisuudet -ikkunassa.
Erittelyrakenne
Mahdollisuus antaa lokaali sijainti yksittäisille ifcSite spatiaalisille kohteille.
Long Name- attribuutti on nyt sisällytetty IfcProject- ja spatiaalisille erittelyrakenne kohteille.
Tuo
Korjattu tilanne, jossa IfcGroups, IfcSystems kohteita ei yhdistetty automaattisesti oikealle pudotusvalikon entity tyypille, ryhmien erittelyrakenteen työkalussa kun työkaluun tuotiin kohteita.
Korjattu eri kaatumistilanteita
Korjattu tilanne, jossa jotkin IFC solidit tuontiin ainoastaan niitä kuvaavana murtoviivana, eikä solid geometriana.
Vie
Lisätty tuki myös Quadri Object type kohdeluettelolle: Vientiasetuksissa on nyt mahdollista määrittää, mitkä käyttäjän määrittämät ominaisuusjoukot ja yleiset attribuutit sisällytetään vietyyn IFC-tiedostoon. Näitä ominaisuusjoukkoja ei tarvitse sisällyttää muunnintiedostoon.
Uusia muunnintiedostoja Esri Shape-file formaatille.
Viennin asetuksissa geometrian esittämisessä on uusi valinta geometrian korjaukselle.
Viennin asetuksien lokaalien koordinaattien valintaa on paranneltu. Tämän myötä Trimble ohjesivuja on päivitetty asiaan liittyen.
Erittelyrakenteen suhteet säilytetään leikatuille objekteille.
Korjattu useita validaatio virheitä, jotka buildingSMARTin validointi palvelu oli löytänyt.
Valuma-alue

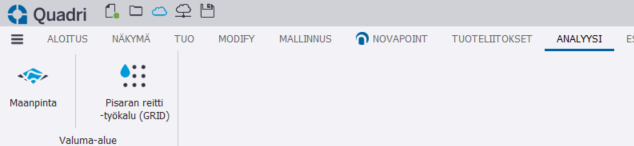

Uusi toimintokokonaisuus joka löytyy analyysi -välilehdeltä.
Uusi toiminto Maanpinta, jolla voidaan analysoida pintamallia ja arvioida veden kertymispaikkojen sijainteja alueella.
Uusi toiminto Pisaran reitti, jolla voidaan osoittaa yhden pisaran lähtöpaikka pintamallista ja piirtää sen kulkureitti pintamallissa.
Vie
Spatiaaliset attribuutit ovat nyt näkyvillä muunnineditorissa, jotta ne voidaan mapata myös toisiin tavallisiin attribuutteihin.
Koordinaattijärjestelmä on korjattu esitettäväksi Esri shape-tiedostossa siten, että kaikki vastaanottavat ohjelmistot osaavat lukea sen.
Korjattu tilanne, jossa julkaise FBX formaattiin käyttäen käyttäjän määrittämää origoa, aiheutti sen ettei geometriat toimineet halutulla tavalla.
Korjattu tilanne Julkaise Esitys -toiminnossa, jossa joissakin tapauksissa kun käytettiin yleisiä attribuutteja, attribuutin nimi ja arvo saattoivat olla väärinpäin.
Novapoint CAD-työkalut
SMK käsky on laajennettu piirtämään kaltevuussymbolit myös 2D-polyline viivalle, muiden polyline -objektityyppien lisäksi.
Road
Väylän Pinnat
Geometrian käyttäminen pinnan reunana tukee nyt ääretöntä määrää elementtejä. Määrä oli aikaisemmin 2500.
On tärkeää huomioida, että elementtien määrä vaikuttaa laskenta-aikaan, mutta tätä voidaan säätää väylämallin asetuksista Profiilit kohdasta.
Päällysrakenne ja Päällysrakenteen lisäasetukset
Lisätty mahdollisuus päällysrakenteen lisäasetuksiin oikea klikata pintaa valita leikkaa, kopioinnin ja liittämisen lisäksi.
Tehty muutoksia, joilla on paranneltu tai korjattu dialogin tuottamaa aineistoa.
Näkemäanalyysi
Nyt näkemäetäisyyden laskentaa voi tehdä myös väylille jotka ovat alle 100m mittaisia.
Geometria raportit
Korjattu tilanne, jossa mallipohjia geometria raportteihin puuttui asennuksesta.
Suomi kohtaiset muutokset
YIV piirtosääntö näyttää nyt kaikki taiteviivat rakennekerroksista.
Lisätty uusia Väyläviraston mukaisia vaakageometrian piirtotyylejä väylille ja radoille.
Lisätty uusi Väyläviraston mukaisia pystygeometrian piirtotyylejä väylille ja radoille.
Lisätty kolme uutta mallipohjaa väylämallin uloskirjoitukseen. Ne löytyvät asennuskansiosta täältä: \NP_Acad\Base\PresentationEngine\tools
Railway
Geometrian suunnittelu
Tasapainokallistuksen vakio ja kallistuksen hypotenuusa voidaan nyt asettaa valitsemalla tiedot->Nopeus.
Dialogin nimi "Nopeus" unohtui Trimbleltä muuttaa tätä julkaisua varten, mutta se tullaan muuttamaan kuvaamaan paremmin kaikkia dialogissa olevia asetuksia
Käännöksien lisääminen unohtui Trimbleltä tästä julkaisusta, mutta käännökset ovat Cant Base=Kallistuksen hypotenuusa ja Equilibrium Cant constant=Tasapainokallistuksen vakio
Tasopainokallistuksen vakio kuvaa vakiota, jota käytetään ko. maassa tasopainokallistuksen laskemiseen. Suomessa tämä on yleensä 12.5

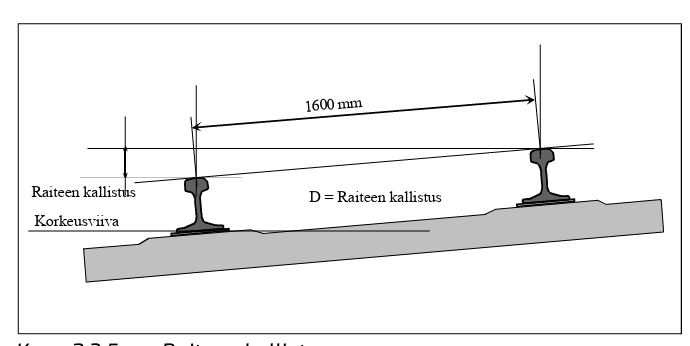

Kallistuksen hypotenuusa kuvaa etäisyyttä (vakio), jota käytetään ko. maassa radan kallistuksen laskemisessa. Suomessa tämä on 1600mm eli 1.6m
Korjattu tilanne, jossa 3D-sivusiirto toiminto ei ottanut kallistusta huomioon oikein kaikissa tapauksissa.
Korjattu tilanne, jossa Landxml tiedostoon tuli joissakin tapauksissa väärä kallistus kun käytettiin adverse cant arvoa.
Geometria raportti
Korjattu tilanne, jossa .GEO formaattiin tulostus ei luonut tiedostoa.
Water & Sewer
Suomi kohtaiset muutokset
Lisätty HSY:n mukaiset symbolit karttaesitykseen.
Tunneli
Piirrä 3D tunneli
Korjattu kaatuminen, joka liittyi siihen että käytettävän väylämallin pinnan reunana käytettävässä geometriassa oli liikaa elementtejä. Katso Road muutokset, jossa elementtien sallittua määrää on lisätty, jotta ongelmia ei syntyisi.
Landscape
Korjattu tilanne, jossa joissakin tapauksissa asetetun korkeuspisteen Z-arvo muuttui kun tehtiin muutoksia asetuksissa.
Paranneltu korkeuspisteiden siirtoa siten, että jos pisteen siirtää korkeusviivan kohdalle korkeuspiste lisätään korkeusviivaan.
Korjattu tilanne, jossa korkeuspisteistä luotu 3D polyline ei kuvaantunut oikein kun sitä liikutettiin. Piirustus täytyi avata uudelleen, jotta muutokset näkyivät.
Korjattu tilanne, jossa asetuksien dialogi hävisi autocadin taakse, jos teki muutoksia f.ex väriin.
