Lisätty tuki IFC 4.3 -konsepteihin perustuvalle tyyppiluettelolle. Tämä tarkoittaa, että voit nyt työskennellä saumattomasti IFC-formaatin mukaan. Jokaista objektia edustaa IFC-luokka, joka antaa sinulle pääsyn attribuutteihin ja ominaisuusjoukkoihin. Voit lisätä materiaaleja ja luokituksia sekä luoda mallillesi spatiaalisen erittelyrakenteen. Kaikki Quadriin tuodut objektit esitetään IFC-standardin mukaisesti. Lue lisää englanniksi täältä. HUOM. Novapoint Road ja Railway ovat vielä tyyppiluottelossa BETA-vaiheessa.
Aloitus

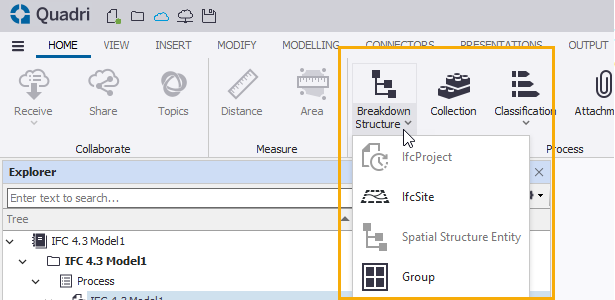

Neljä uutta työkalua erittelyrakenteessa - IfcProject, IfcSite, Spatial Structure Entity ja Group
Tuonti

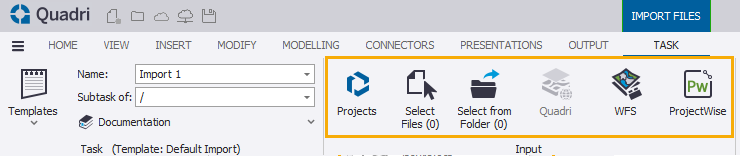

Tuonnin toiminnot on järjestetty uudelleen käyttöliittymässä.

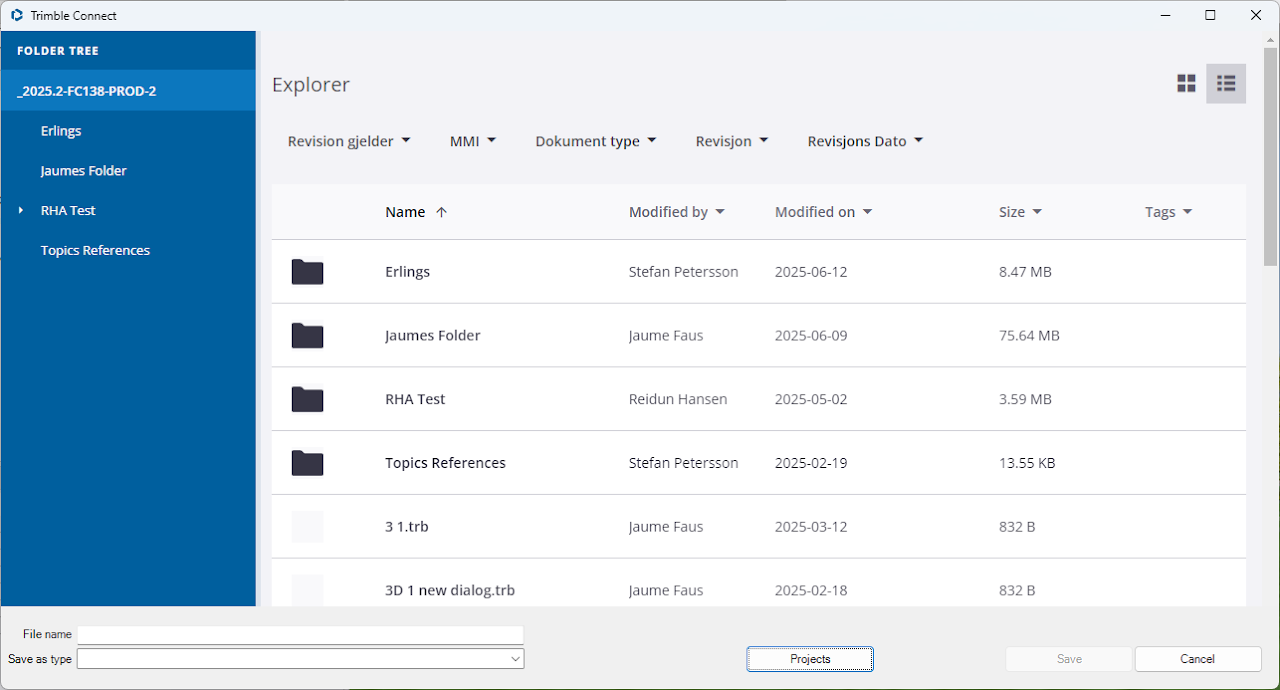

Trimble Connect tiedostojen tuonnin käyttöliittymä on myös järjestelty uudelleen. Lue lisää täältä
Korjattu WFS kartan lukemiseen liittyviä kaatumisia.
Modify

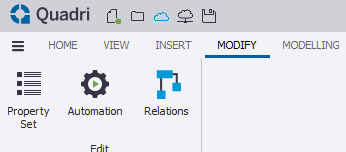

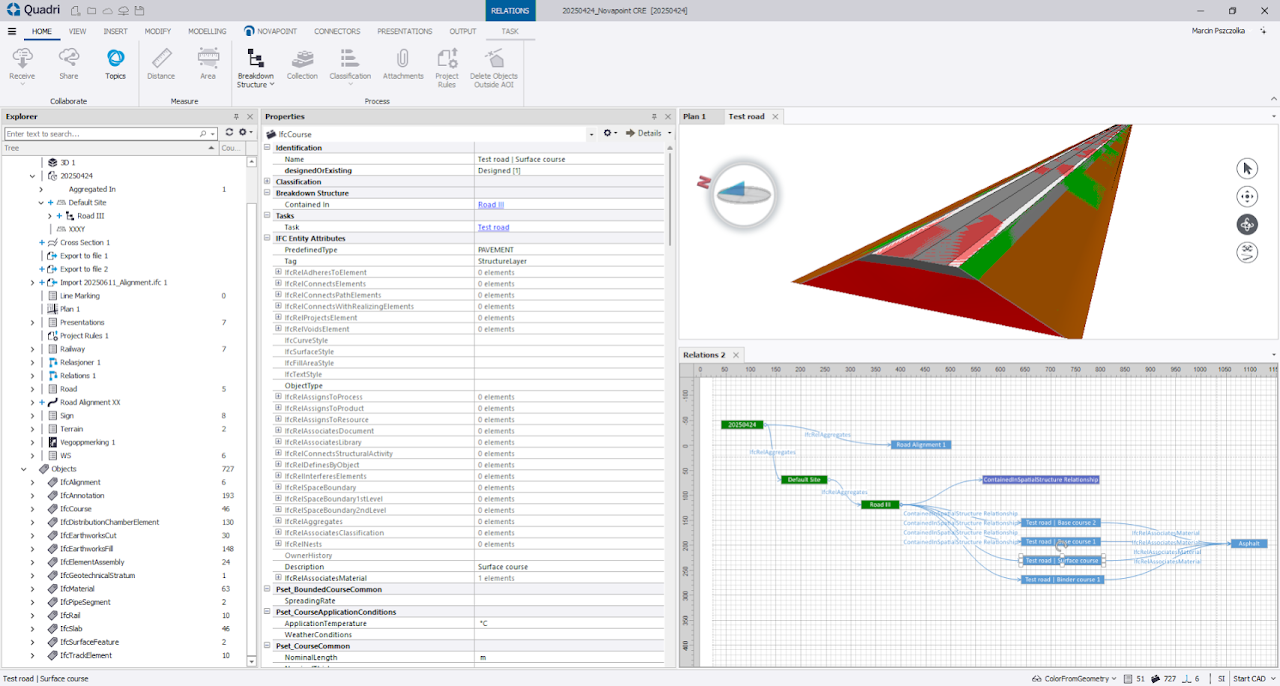

Uudistettu Modify-välilehti. Välilehti koostuu työkaluista Ominaisuusjoukko (aiemmin Aloitus-välilehdellä), Automaatio (aiemmin Mallinnus-välilehdellä) ja uudesta työkalusta Relations
Automaatiotyökalu
Kaksi uutta toimintoa: Luo aliobjekti ja Luo pääobjekti. (Child Object ja Parent Object)
Lisätty mahdollisuus luoda IfcElementAssemblies kohteita.
Mahdollisuus antaa IfcMaterial arvoja objekteille.
CSV-looppia käytettäessä on nyt mahdollista yhdistää CSV-tiedostosta saatu arvo ennalta määritettyyn arvoon (luettelointi/alasvetovalikko).
Paranneltu ominaisuuksien yhdistelyä ja sitä kuinka kohteiden nimet näytetään.
Esitykset

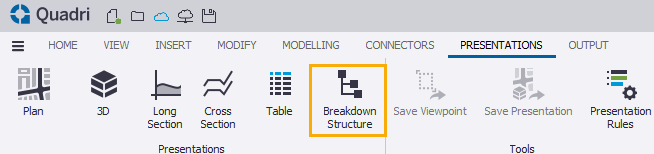

Lisätty uusi työkalu erittelyrakenteiden esittämiseen

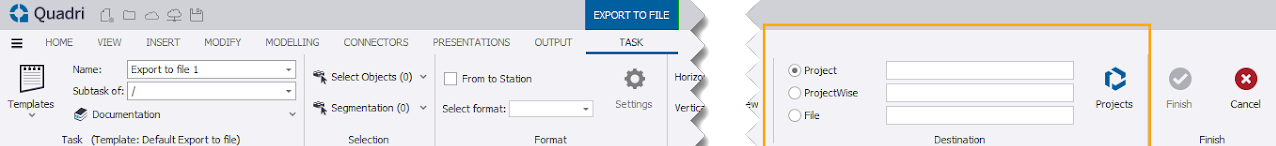

Kun kohteita viedään ulos quadrista voidaan nyt viennin yhteydessä määrittää minne kohteet viedään.(esim. tiedosto tai projectwise). Sisältyy vie, julkaise ja Publish to 3D toimintoihin.
Nyt pyyhkäistyn/pursotetun geometrian vienti BRep-geometriana IFC-tiedostoon on mahdollista. Valinta tehdään viennin asetuksissa.
Lisätty uusi muunnin "Rautatiegeometria, raideleveys 1.524m". Muuntimessa tulee nyt valmiiksi oikea raideleveys rautatietä varten, lisäksi muuntimessa on valmiina rotationalpoint arvo Inside rail. Huomioithan, että sinulla tulee edelleen olla oma muunnin raitiotien geometrian kirjoitukselle, jossa on oikea raideleveys.
Paranneltu muuntimia InfraBIM Breaklines ja InfraBIM Breaklines railway. Parannuksia tehty, jotta InfraBIM koodit määräytyisivät johdonmukaisemmin taiteviivoille.
Selain
Korjattu tilanne, jossa ohjelma kaatui kun luotiin uusi GenericProperty Quadrin selaimen kautta.
Novapoint yleiset
Lisätty tuki AutoCAD, Civil 3D ja Map 3D 2026 versioille.
Poistettu mahdollisuus siirtyä Novapoint ohjeisiin F1 napilla autocad-alustalla olessa.
Novapoint Road
Korjattu tilanne, jossa paljon objekteja sisältävissä malleissa havaittiin hitautta poikkileikkausten selaamisessa.
Korjattu tilanne, jossa mallin laskenta ei välttämättä pystynyt lisäämään tiheämpiä laskentavälejä, kun pinnan reuna oli määritetty geometriana ja sen lopussa tai alussa oli kaari.
Liittymätyökalu pystyy nyt laskemaan risteyksiä, joissa aiemmin oli teknisiä rajoituksia teiden pituudelle ja tiepintojen lukumäärälle.
Trimble on tehnyt koodikatselmuksen ja muutoksia päällysrakenteen laskentaan tuottaakseen johdonmukaisempia ja tarkempia tuloksia. Tämä on parannus, joka liittyy sekä normaaliin että yksityiskohtaiseen päällysrakenteen kuvaukseen ja sisäkaltevuuteen.
Maisemointi toimintoa on uudistettu, jotta se toimisi paremmin kuin aikaisemmissa versioissa. Maisemoinnin puuttuminen sisäkaltevuutta käytettäessä on korjattu.
Korjattu tilanne,Kun Excelin ja Windowsin desimaalierotin ei ollut sama, 'Kallioleikkaus pienempi kuin...' -funktion määräarvoissa oli pieni poikkeama.
Korjattu tilanne, jossa uuden geometriatyylin luominen aiheutti kaatumisen. Olemassa olevien geometriatyylien kopiointi ja käyttö ei muuttunut.
Korjattu tilanne, jossa cadin päällä yhdensuuntaisten geometrioiden välisissä mittauksissa oli ongelmia.
Novapoint Railway
Tienpäällysrakenteen laskennan laajan uudistuksen myötä myös rautatien päällysrakenteen laskentaan on tehty uusia muutoksia. Tämän uudistuksen myötä olemme parantaneet rautatien tukikerroksen ja välikerroksen laskentaa, mutta päästäksesi niihin käsiksi sinun on muunnettava ratamallisi, kun käytät sitä NP2025.4:ssä.
Tukikerroksen luiska on siirretty pintaan 2.19 aiempien pintojen 1.03 ja 2.05 sijaan - tämä pinta päivittää nyt myös leveyden vastaamaan muodostelman tasoa

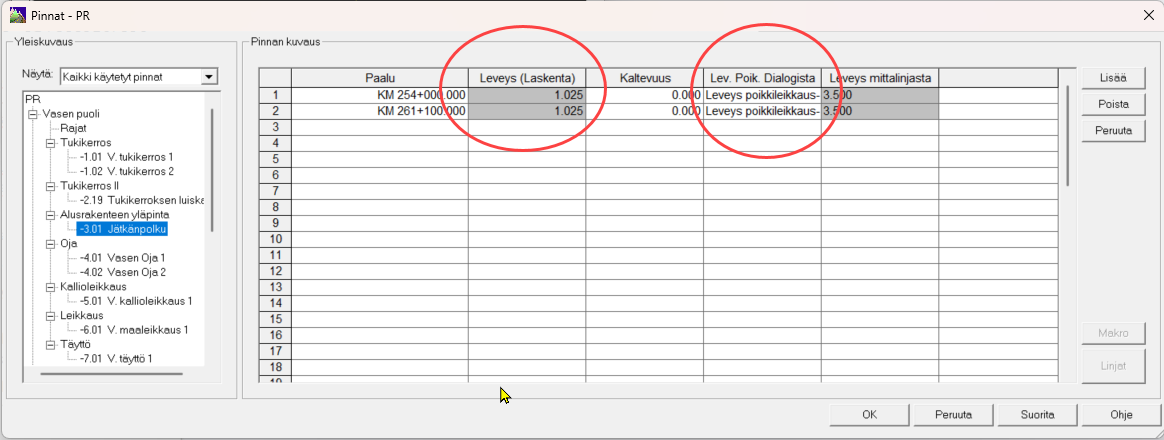

Välikerroksen leveyteen käytetty pinta 3.01 (jätkänpolku) päivittyy nyt automaattisesti pitämään poikkileikkaus-ikkunassa asetetun muodostelman leveyden – voit myös paikallisesti vaihtaa sen käyttäjän määrittämäksi leveydeksi.
Radan rakennekerrokset ovat nyt joustavampia, joten kerroksia voidaan säätää manuaalisesti tarvittaessa.
Korjattu tilanne, jossa geometrian suunnittelussa kallistuksen vajeella saattoi olla poikkeavia arvoja S-käyrien elementtien välillä.
Korjattu tilanne, jossa kallistuksen vaje saattoi olla väärin, jos käytettiin negatiivista kallistusta (negatiivinen kallistus on käytettävissä vain, jos se on sallittu geometriansuunnittelu asetuksissa)
Korjattu tilanne, jossa kaltevuus (dH/L) ja kaltevuuden nopeus (dh/dt) olivat virheellisiä, kun kallistusta sovellettiin suoriin elementteihin (kallistus suoriin elementteihin on käytettävissä vain, jos se on sallittu geometriansuunnittelu asetuksissa).
Korjattu kaatuminen ja tangenttiongelma, kun vaihteen säde on vastakkainen geometrian oman säteen kanssa.
Korjattu tilanne, jossa geometrian CSV raporttiin ei tullut KM-paalutusta.
Novapoint W&S
Korjattu tilanne, jossa kaikki kohteet eivät näkyneet W&S poikkileikkauksessa.
Novapoint Road Sign
Lisätty tuki lisätaululle liikennemerkkiin F12

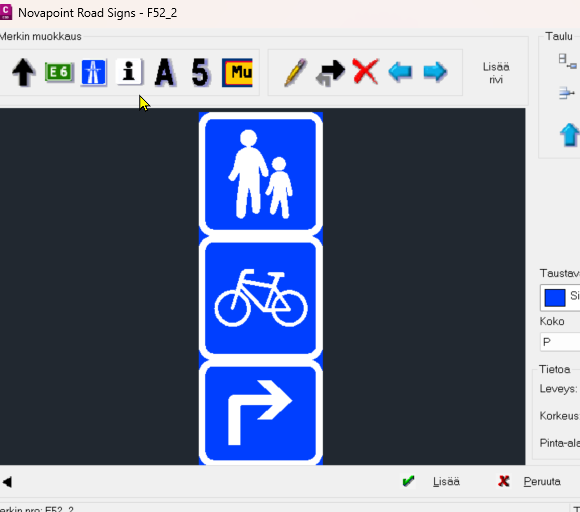

Lisätty uusi liikennemerkki 52_2, jolla pystytään lisäämään päällekäin eri tunnuksia.
Uusia aliversioita liikennemerkistä H18_2

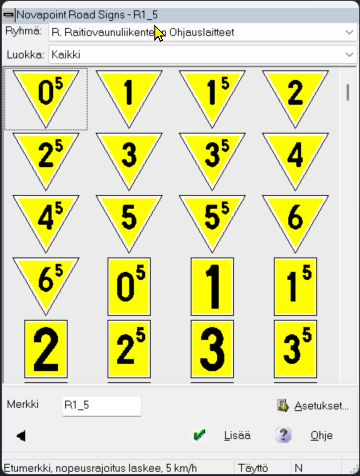

Lisätty kokonaan uusi liikennemerkkien ryhmä R, ratikkaliikenteelle.
Siistitty Road Signin Ribbon valikkoa
Lisätty mahdollisuus käyttää itse luotua määräluetteloa osoittamalla DWG tiedosto jossa halutun muotoinen taulukko on. Tähän on tulossa tarkemmat ohjeet Trimblen nettisivuille myöhemmin.
Mitoitus- toimintoon lisätty mahdollisuus valita useita merkkejä kerralla.
Paranneltu mitoitusta liikennemerkille F13 kun nuoli osoittaa vasemmalle.
Paranneltu moitusta liikennemerkille H24.
Lisätty F14 liikennemerkkiin hiirenkakkospainikkeen taakse valinta käyttää pidempää nuolta.
I_tekstillinen liikennemerkkiin on lisätty uusia tekstikokoja.
Korjattu tilanne, jossa merkkikirjastossa näkyvät tekstit eivät aina vastanneet valittua liikennemerkkiä.
Korjattu tilanne, jossa ohjelma kaatui mikäli mitoitus työkalua käytettiin F2.1 tauluun kun sen ylimmässä taulussa oli vain nuoli vasemmalle.
Korjattu tilanne F1.1 liikennemerkissä, jossa etäisyys nuolesta värikenttään oli väärin.
Korjattu tilanne, jossa F2.1 liikennemerkissä taulun pituus oli väärin mikäli ylimmässä taulussa oli vain nuoli.
Korjattu tilanne, jossa F16 liikennemerkissä oli virheellisesti palvelusymboleissa mustareunus.
Korjattu tilanne, jossa F27.2 liikennemerkissä etäisyys tekstistä reunukseen oli väärin.
Korjattu kirjoitusvirhe liikennemerkissä I24.
Road Marking
Lisätty uusi määräluettelon mallipohja "Tiemerkintätaulukko".
Lisätty mahdollisuus piirtää kohteen viivatyypin nimi viivan yläpuolelle.
Korjattu tilanne, jossa ulkoreunuksen väri ei ollut oikein trimmaus-toiminnon käyttämisen jälkeen.
Landscape
Kun taiteviivalle lisätään korkeuspiste, viiva päivittyy välittömästi.
