Quadri & Novapoint 2025.1

  • Päivitetty
Seuraa

Quadri

  • Paranneltu virheilmoituksia kaatumisien yhteydessä.
  • Shape Color ominaisuutta voi nyt muuttaa attribuuttieditorissa. Lisäksi mahdollisuus käyttää liitä/kopioi toiminnallisuutta ja viedä tiedot exceliin.
  • Bugien korjauksia
  • Ominaisuudet voi nyt järjestää ominaisuusikkunassa aakkosjärjestykseen.

  • Korjattu tilanne, jossa kohteiden määrä katosi esitystavan asetukset -ikkunasta, jos haluttiin valita aktiiviseksi myös "Näytä kaikki piirtosäännöt".

  • Tuki "Shape color" -attribuutille poikki- ja pituusleikkauksien esitystavoissa.
  • Korjattu tilanne, jossa osa ortokuva- ja WMS-tehtävistä eivät saaneet oikeaa symbolia selainikkunaan.

Tuo

  • Kun Quadrimodel-tuonnissa valitaan tuotavaksi jokin kokoelma, tuodaan automaattisesti myös kaikki tehtävät, mitkä sisältyvät ko. kokoelmaan.
  • Parannettu WFS & GML tuonnin nopeutta, silloin kun tiedostosta löytyy tuntematon arvo uudelleen ja uudelleen.
  • Korjattu tilanne, jossa Shape (.shp) -tuonnissa ei saatu tuotua mitään.
  • Korjattu tilanne, jossa Landxml (.xml) -tuonti epäonnistuu kun tiedostossa Back station = NaN.
  • Korjattu tilanne Drawing (.dwg) -tuonnissa, jossa koordinaattijärjestelmämuunnos aiheuttu ACIS Solid -virheen.

Mallintaminen

  • Korjattu tilanne maanpinnan (ground surface) ja maalajirajan (subsurface) mallinnuksessa, jossa ohjelma kaatui kun prioriteetti oli asetettu korkeimmaksi.

Automaatiotyökalu

  • Automaattinen värin mappaus toisesta ominaisuudesta.
  • Kun lisäät useita polkuja sääntöjen asetuksiin, järjestelmä lukee ja käyttää vain ensimmäistä polkua. Seuraavat polut ohitetaan.
  • Korjattu tilanne, jossa numerointi/paalutus luotiin väärin kun numeroitiin useita geometrioita valinnalla "Numbering Along the Road" ja "Start from Maximum Number".
  • Korjattu tilanne, jossa paalutukseen ei saanut asetettua numeroille desimaaleja.
  • Korjattu tilanne, jossa ohjelma kaatui kun lisättiin uusi sääntöjoukko (ruleset) projektin sääntöihin (project rule) ilman, että projektin sääntötehtävää oli varattuna.

Esitykset

  • Korjattu tilanne, jossa ohjelma kaatui kun piirtosäännön tiedostoa ei enää löytynyt projektin säännöistä (project rule).

Vie

  • Lisätty mahdollisuus kirjoittaa KML-tiedosto kaikilla attribuuteilla.

  • Paranneltu "Design to Device" -käyttöliittymää.
  • Korjattu tilanne Design to Device toiminnallisuudessa, jossa Trimble Earth Works ei pystynyt tuomaan aineistoa Quadrista tiedoston nimeämisasioista johtuen.
  • Korjattu tilanne DWG viennissä, jossa piirtosäännön tasonimet jäivät huomioimatta.
  • Korjattu tilanne DWG viennissä, jossa uuden attribuutin lisääminen aiheuttaa virheen ACADissa.
  • IfcPostalAddress ominaisuus on vanhentunut ja se on korvattu Pset_Address ominaisuudella.
  • IFC4.3 validaatiovirheitä on korjattu. (ALS015, ALB015, ALS005, jne.)
  • Tupla Pset, ifcAlignment ominaisuudessa and Spatiaalissa elementeissä on korjattu.
  • Korjattu tilanne, jossa Propertysetit kirjoitettiin ulos ilman Valuetype -attribuuttia.
  • Parannuksia propertyset template -välilehdellä IFC4.3-vientiasetuksissa.

Novapoint

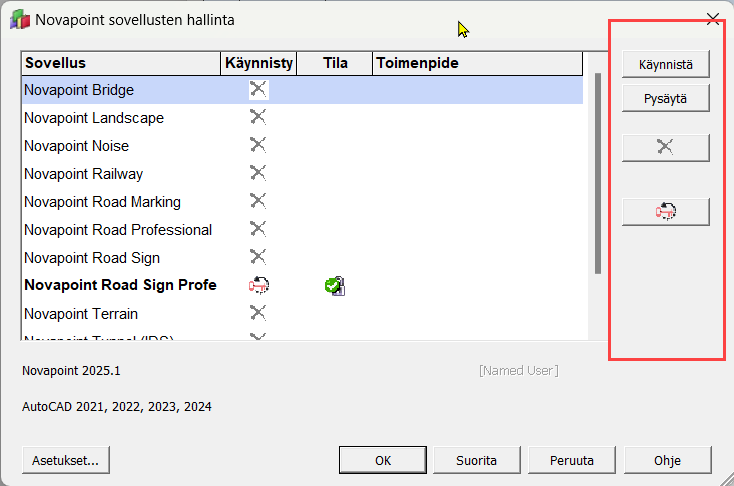

  • Poistettu mahdollisuus ladata menu ilman lisenssin varaamista.
    • Nimetty käyttäjä -lisenssien kohdalla poistetulla valinnalla ei ole lisäarvoa verrattuna menun lataamiseen, jossa varataan myös lisenssi.

Novapoint Road

Geometrian suunnittelu

  • Korjattu tilanne, jossa kahden vaakageometrian yhdistäminen ei aina antanut oikeaa tulosta.

Suljettu oja

  • Korjattu tilanne, jossa pitkät ojat (yli 500 paalua/leikkausta) saattoivat lakata toimimasta.
  • Asetusten valintaruudut eivät menneet oikein päälle/pois päältä muokattaessa mallin tietoja.

Maa/kalliorakenteen käyttö

  • Uusi nollaa aina-valintaruutu 'Päällysrakennetyyppi'-ikkunassa, joka palauttaa sisällön automaattisesti väylän uudelleen laskennan yhteydessä. Uusille väylätehtäville se on oletusarvoisesti päälle, ja olemassa oleville väylämalleille se on kytkettävä päälle manuaalisesti.

Päällysrakenteen taso-ominaisuudet

  • Lisätty taso-ominaisuuksien tuonti- ja vientimahdollisuus. Katso lisätietoja Trimblen sivulta Layer properties
  • Korjattu tilanne, jossa luettelo-ominaisuuden uudelleen nimeäminen osittain poisti valitut attribuuttien arvot.
  • Korjattu tilanne, jossa vapaan tekstin ominaisuuksien osalta, sisällöt saattoivat kopioitua solujen välillä, kun käyttäjä hyppäsi solusta toiseen.

Korjausrakentaminen (saneeraus)

  • Mahdollisuus määrittää saneerauksen kaltevuuden ja reunaviivan risteyskohta tietyn päällystekerroksen korkeudella. Määrittelyn voi tehdä erikseen oikealle ja vasemmalle. Katso lisätietoa Trimblen sivulta Rehabilitation.

3D-aineisto

  • Päällystyskerrosten, väylän pohjan yms. taiteviivoja on parannettu yhtenäisemmiksi ja niitä on pyritty tuottamaan aiempaa vähemmän:
    • vähentää viivojen määrää yhdistämällä ne yhteen
    • tienpinnan numerointi poistettiin päällysteen taiteviivoista
    • taiteviivan alun/lopun saaminen menemään viereiselle pintaviivalle
  • Korjattu tilanne, jossa LowestConstructionWorkSurface joskus puuttui

Novapoint Railway

HUOM! Suurin osa Novapoint Road muutoksista pätee myös Railway moduuliin.

NovaTrack

  • Korjattu tilanne, jossa ohjelma kaatui kun geometrian suuntaa vaihdettiin.

Vienti

  • Korjattu tilanne, jossa valikoitui väärä nopeus, koska cant-arvoissa ei ollut tarkennetta.
  • Ratageometrioiden LandXML -muuntimessa on kuvaus siitä, mitä raideleveyttä käytetään viennissä. Muuntimen kuvauksessa on myös lyhyt ohje, miten raideleveyttä voi muuttaa.

  • Kun kirjoitetaan aineistoa käyttämällä InfraBIM Breaklines Railway muunninta, on raideleveys muutettu arvoon 1.600.

Novapoint WS

  • Uusi laajennettu ominaisuusluettelo "1945_1.38" on julkaistu. Uudet ominaisuustyypit ja ominaisuudet eivät ole vielä käytössä WS-suunnittelukäyttöliittymässä, mutta ne näkyvät Quadri-ominaisuusnäkymässä.

Novapoint Road Sign

  • Tuotu portaali-toiminto takaisin
    • Lisätty tuki uudella rsfin-versiolla luoduille kyltteille portaalitoimintoon
  • Paranneltu mitoitustoimintoa niin, että se antaa enemmän relevantteja arvoja.
  • Lisätty tuki uudelle perustustyypille 60 mm pylväille.
  • Lisätty tuki tekstikoolla 300mm merkeissä F27.1 & F27.2

Novapoint Landscape

  • Korjattu tilanne, jossa joitakin toimintoja ei lisätty jo lopetusta Terrain-moduulista, toimintolistan mukaan.
  • Uuden ominaisuusluettelon 1945_1.38 ansiosta on luotu uusia attribuutteja featuretypelle TREE. Uudet attribuutit alla.
