Quadri yleiset

Otettu käyttöön Trimblen Geodetical Library v3.10.1. Tämä Geodetic Library versio korjaa tilanteen, jossa valittu koordinaatisto aiheutti virheen. Tämän voi päivittää nykyisen version päälle tai aiemmin tarjotun korjauspaketin päälle.

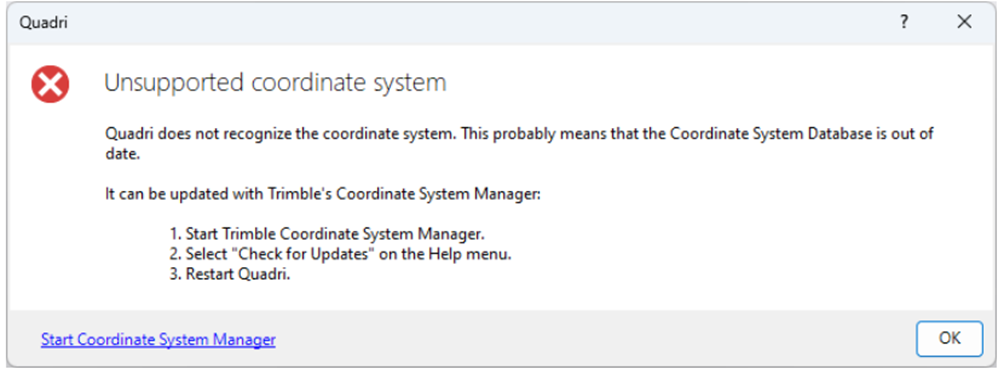

Käyttäjää varoitetaan, jos CRS tieto on vanhentunutta.

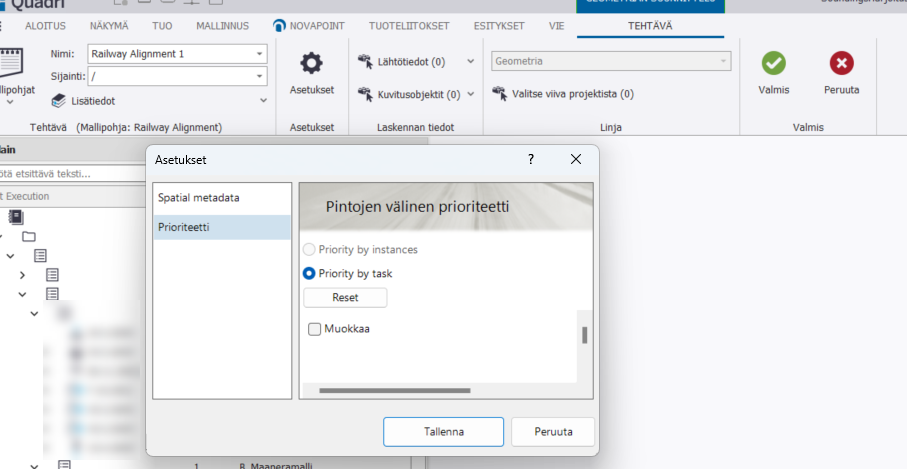

Geometria tehtävässä on nyt asetukset. Sieltä pystyy määrittämään tehtävän prioriteettia. Tämä parantaa tehtävän piirtoa pituusleikkaukseen.

Korjattu tilanne, jossa tiedostojen uudelleen lukeminen taustalla silloin kun jokin tiedosto on kadonnut aiheutti kaatumisen.

Quadri Topics

Mallin valinta Topics yksityiskohdissa mahdollistaa paremman mallin hallinnan käytettäessä Trimble Connectia - lue lisää.

Korjattu tilanne, jossa väärä malli asettui aktiiviseksi.

Quadriin linkitetyt kohteet ovat nyt nähtävissä myös Trimble Connectissa – lue lisää.



Quadri Tuo

Ortokuva toiminnallisuuteen lisätty varoitus, jos käyttäjä yrittää lisätä kuvia liian pitkästä polusta tai jos polku sisältää erikoismerkkejä.

Paranneltu WMS/WMTS kartan lisäyksen käsittelyä.

ProjectWise - Korjattu Kaatuminen, kun käyttöliittymään on päivitetty paljon tiedostoja.

Quadri Muunnintiedosto editori

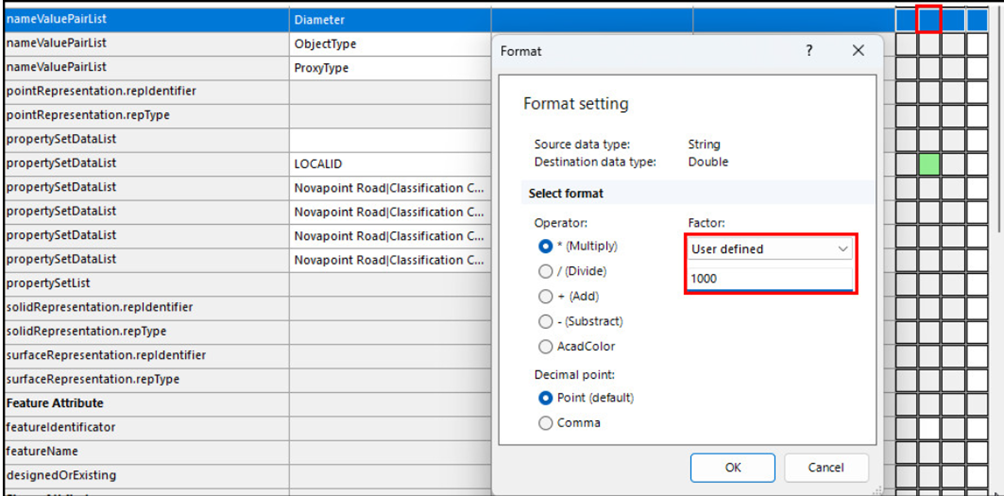

Muunnin editoriin voi nyt asettaa käyttäjän määrittelemän tekijän.

Korjattu InfraBIM koodaus Landxml kirjoitukseen

Quadri Esitykset

Valintaruudut poistetaan käytöstä, kun jotain muutetaan esitystavanasetuksissa.

Quadri Vie

Korjattu koordinaattien muuntaminen GML kirjoituksessa.

Korjattu ongelma, jossa Publish DWG ei tue Quadrin geometrian CAD-attribuuttia.

IFC 4.3:ssa On nyt mahdollista viedä "Spatial attributes values" muotoon STRING, REAL tai INTEGER. Erityisen hyödyllinen esimerkiksi attribuuteille solidVolume, surfaceArea ja coputedCurveLength.



Road Professional

Korjattu tehtävien päivitys versiosta NP20

Korjattu tilanne, jossa jotkin leikkaukset jäi laskematta mallista. Ongelma liittyi linjan käyttämiseen pinnan reunana.

Korjattu tilanne, jossa ohjelma kaatui, kun väylänpohja oli määritetty osumaan väylän pintaan ennen sisäluiskaa.

Poistettu StakeoutStrings-elementtien luonti väylän pohjalle.

Korjattu tilanne, missä joissakin tapauksissa oikean korkeuden saaminen ulkoisesta geometriasta ei onnistunut niin hyvin kuin sen olisi pitänyt. Ulkoisten aineistojen/geometrioiden käyttäminen From To-esittämisellä otettiin käyttöön NP 2024 versiossa.

Paranneltu uusien elementtien sijoittamista geometrian suunnittelussa.

Geometria tehtävässä on nyt asetukset. Sieltä pystyy määrittämään tehtävän prioriteettia. Tämä parantaa tehtävän piirtoa pituusleikkaukseen.

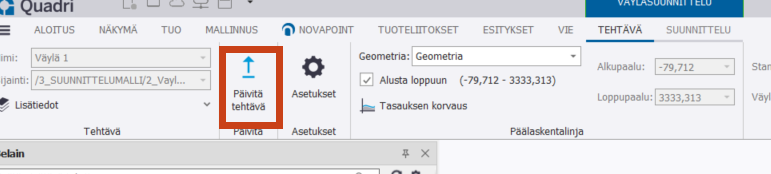

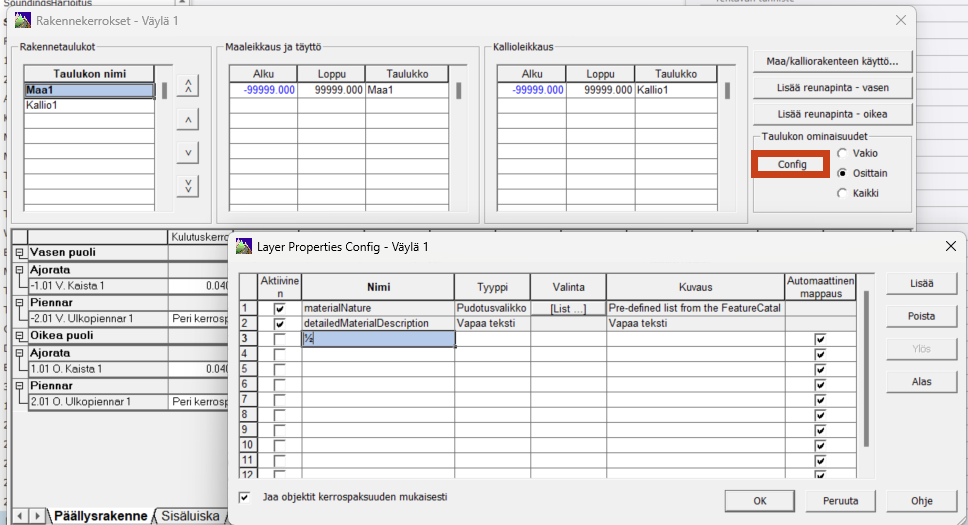

Uusi konfiguraatio näppäin rakennekerrosten asetuksissa. Tällä voidaan asettaan enemmän ja helpommin ominaisuuksia eri rakennekerroksille. Mikäli väylämalli on tehty aikaisemmalla versiolla tulee se päivittää ennen kuin näppäin tulee näkyviin.

Painikkeella "Jaa objektit kerrospaksuuden mukaisesti" Rakennekerros objekti katkaistaan paksuuden muuttuessa. Kun tämä on valittuna tulee rakennekerroksille genericProperty/attribuutti nimeltään Thickness/Paksuus. Vastaavasti jos painike ei ole valittuna ei kyseistä attribuuttia synny.

Rakenteen saneeraus-toiminnallisuus on korjattu ja sitä on paranneltu.

Paranneltu pintamaan, kasvillisuuden ja käyttökelvottoman maan poistoa.



Railway

PARANNUS: dL/dT: Siirtymäkäyrien kallistusvajaus (I) näytetään "Alkukulman puute/lopun kallistuksen puute" käyttämällä siirtymäkäyrän nopeutta.

Korjattu tilanne, jossa poikkileikkaus saattoi kadottaa kaksoisraiteen toisen raiteen.

Korjattu tilanne, jossa massaraportti ei osannut kertoa massoja perustuen kilometripaalutukseen, muille kuin pääraiteelle. Nyt massaraporttiin saadaan myös kilometripaalutus jos poikkileikkaukseen on valittu kilometrit pituusmittaraiteelta. Kilometrit lasketaan kohtisuoraan pääraiteesta.



Water & Sewer

Lisätty priorisointi alitehtävään Trench_REF

Korjattu tilanne, jossa suunnittelu-ikkunan pituusleikkauksessa näkyi maanpinta väärin.

Paranneltu kuvitusobjektien esittämistä pituusleikkauksessa.

Kaivanto jossa ei ole leikkauksia esitetään 0 metrin pituisena.



Road Sign

Muutettu ohjelma käyttämään Trimblen uusia tukisivuja.

Lisätty uusi muunnintiedosto, jolla voidaan kirjoittaa jalustat IFC tiedostoon.

Korjattu tilanne, jossa joistakin 3D merkkien jalustoista puuttui Stakeout data.

Uusi merkki C46_6

Uusi merkki F10_8_6

Uusi merkki F11_6_3

Uusi merkki F57.1

Uusi merkki H14_2

Uusi merkki H15_2

Uusi merkki H17.1_3_2

Uusi merkki H19.1_3_2

Uusi merkki H19.1_4

Uusi merkki H19.1_9

Uusi merkki H20_3

Uusi merkki I9

Uusi merkki I9_2

Uusi merkki I14

Uusi merkki I24

F14 Lisätty tuki lisätaululle päätaulun päälle.

F2.1 Jos ylemmän taulun teksti on lyhyempi voi ylempi taulu olla joko lyhyempi tai saman pituinen kuin alempi taulu.

F2.2 Korjattu ylemmän taulun ulkonäköä, kun ylemmässä taulussa vain nuoli.

F18.1 Korjattu tilanne, jossa junan symboli katosi merkistä, jos merkkiä käänsi.

F18.1-4 Korjattu tilanne, jossa taulun sisältö oli väärinpäin, kun taulun nuolen suunta muutettiin. Nyt taulun sisältö on aina samaan suuntaan riippumatta nuolen suunnasta.

F21.2 Korjattu numeron etäisyyttä taulun reunasta.

F22 Korjattu numeron etäisyyttä taulun reunasta.
