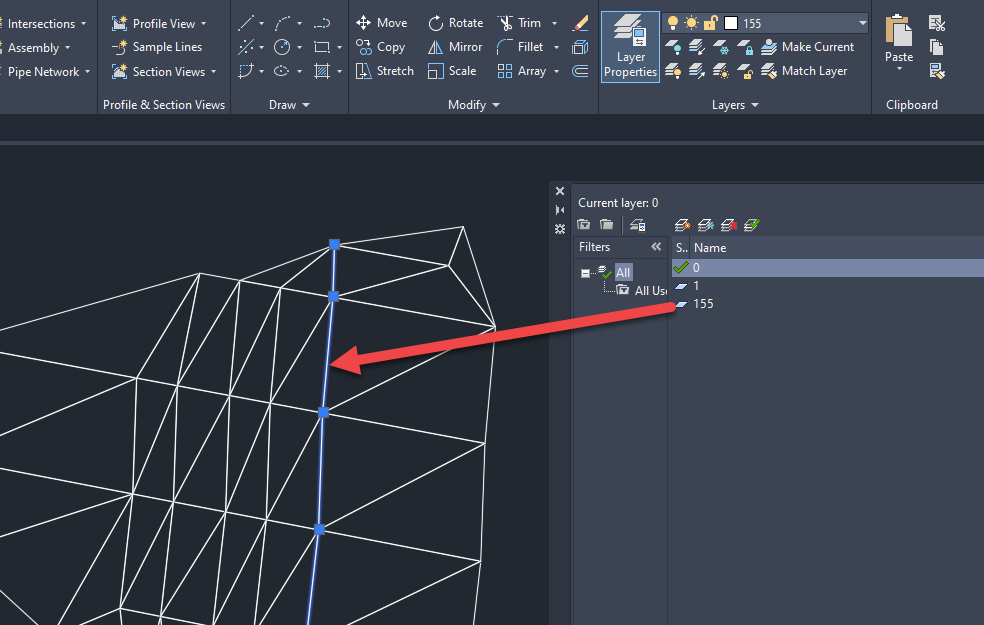

Luo AutoCAD:n tasohallinnassa InfraBIM koodien mukaiset tasot, esimerkiksi 1 (= Maanpinta) ja 155 (= Kaivannon alareuna). Siirrä kolmiot tasolle 1 ja taiteviivat tasolle 155.

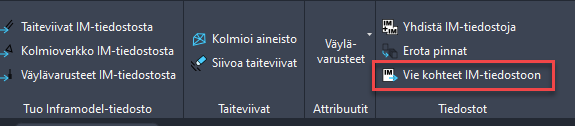

Valitse toteutusmalli välilehdeltä Vie kohteet IM-tiedostoon.

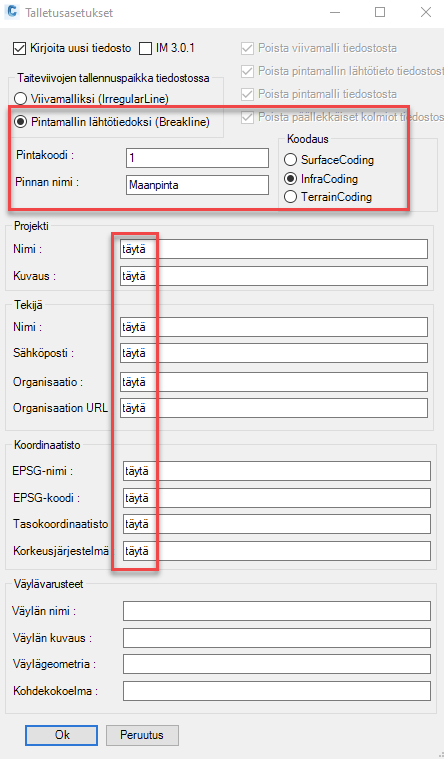

Määritä koodi ja nimi ja täytä muut vaadittavat tiedot. Klikkaa Ok.

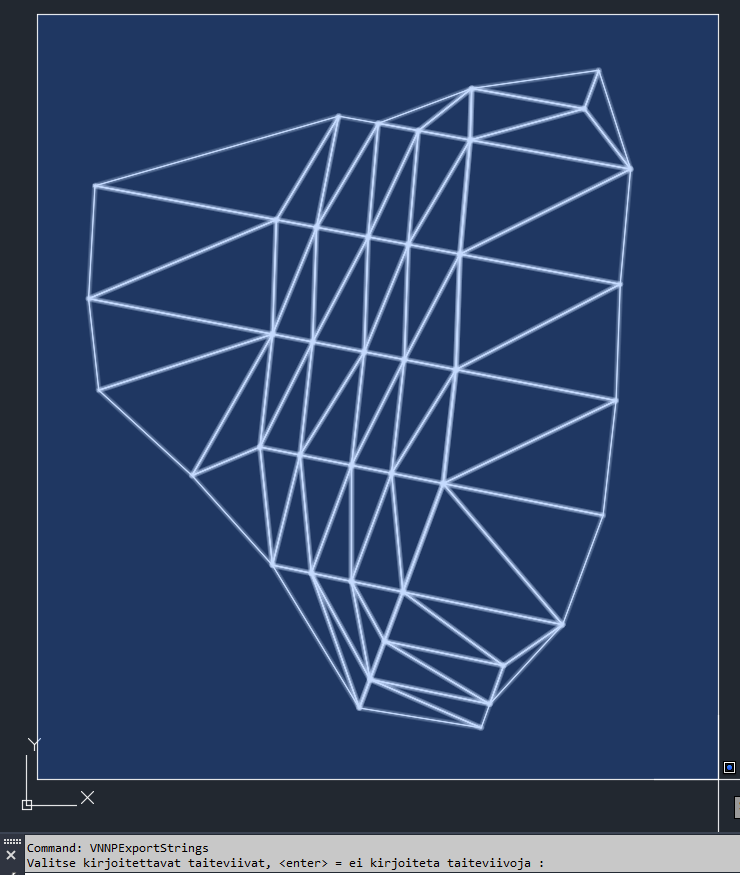

Valitse ikkunavalinnalla taiteviivat ja paina Enter.
Valitse samalla tavalla ikkunavalinnalla kolmiot ja paina Enter.
Tämän jälkeen tiedot kirjoitetaan tiedostoon ja saat komentoriville vahvistuksen.

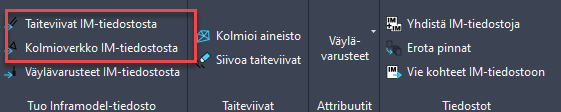

Voit lukea taiteviivat ja kolmiot takaisin DWG-kuvaan tarkastaaksesi lopputuloksen.
Liitteenä ohjevideo.
