Julkaisupäivämäärä 9.10.2020

Yleistä

FP1-ohjelmistoversiossa on tuki Autodesk 2021 -tuotteille (AutoCAD, AutoCAD Map 3D ja AutoCAD Civil 3D)



KORJATTU ongelma toiminnossa "Lähetä aineistoa tukipalveluun"

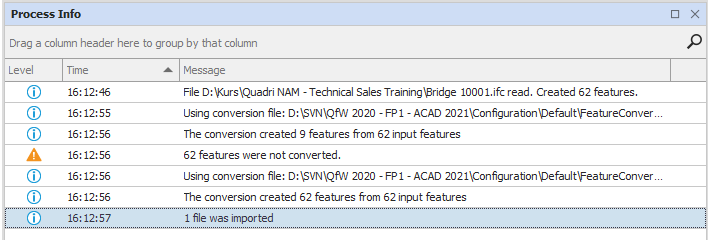

UUSI tietoikkuna, jossa on mahdollista filtteröidä ilmoituksia ja uudelleenjärjestää tietoikkunan sarakkeita.

UUSI formaatti tiedonsiirrossa, Trimble DSZ (SVL/SVD). Tiedostoja voidaan hyödyntää Trimble Business Centerissä tai käyttää suoraan Trimblen koneohjauksessa.

KORJATTU yleisten attribuuttien erikoismerkkien käsittely IFC-siirtotiedostojen luonnissa.

KORJATTU tilanne jossa ratageometrioiden nimet kirjoitettiin väärin xml-siirtotiedostoon.

KORJATTU Leican 3D Visual Digger -muotoon kirjoitettavien xml-tiedostojen irregularLine -objektien yhteensopivuus.

LISÄTTY mahdollisuus kirjoittaa myös materiaali IFC-siirtotiedostoon.

LISÄTTY tuki luokittelun käyttöön myös IFC 4 ja 4x1 versioille.

LISÄTTY tuki string-tyyppisen määrittelyn käyttöön IFC-siirtotiedostoja luotaessa (aikaisemmin vain ID oli käytössä).

KORJATTU ongelma georeferoidun IFC-aineiston tuonnissa.

KORJATTU useita arc-elementtejä sisältävän dwg-tiedoston tuonnissa havaitut ongelmat.

KORJATTU ongelma AGS-formaatin sisäänluvussa, nyt huomioidaan kaikki koordinaatit.

KORJATTU muunnineditorissa ongelma arvon hakemisessa käyttäen "Regular Expression" -määrittelyä.

KORJATTU GEN-tiedostojen sisäänluvun yhteydessä havaittu ongelma tyhjien geometriatehtävien luontiin liittyen. Geometriatehtävillä ei ollut lainkaan nimeä.

LISÄTTY mahdollisuus käyttää projektikohtaista muunnintiedostoa aineiston sisäänluvun esikatselun yhteydessä.

LISÄTTY tuki AEC_Mass_Element -tyyppiselle tiedolle aineistoa dwg-formaatista sisäänluettaessa.

KORJATTU tilanne jossa tekstejä dwg-formaatista luettaessa tekstien koko muuttui mikäli teksteillä oli pieni kiertokulma.

KORJATTU dwg-muotoon aineistoa kirjoitettaessa ongelma jossa projektikohtaista esitystavan asetusta ei käytetty kirjoituksessa.

KORJATTU dwg-muotoon aineistoa kirjoitettaessa ongelma jossa Default-esitystavan asetus aiheutti toiminnon kaatumisen.

PARANNETTU muunnintiedostoa “IFC2x3_Proxy with all attributes”, nyt tietoja luetaan yleisiin attribuutteihin.

PARANNETTU WMS-toiminnallisuuden yhteensopivuutta (WMS standardin päivitys 1.1.1->1.3.0)

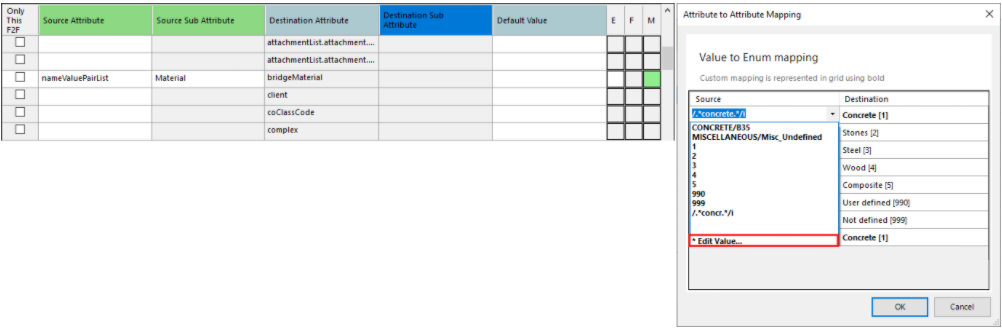

LISÄTTY mahdollisuus käyttää säännöllistä lauseketta (Regular Expression) attribuuttien mäppäyksessä.

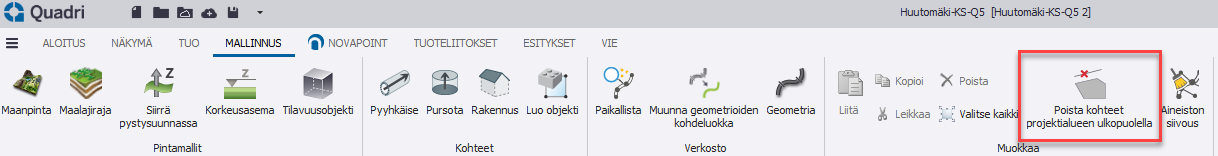

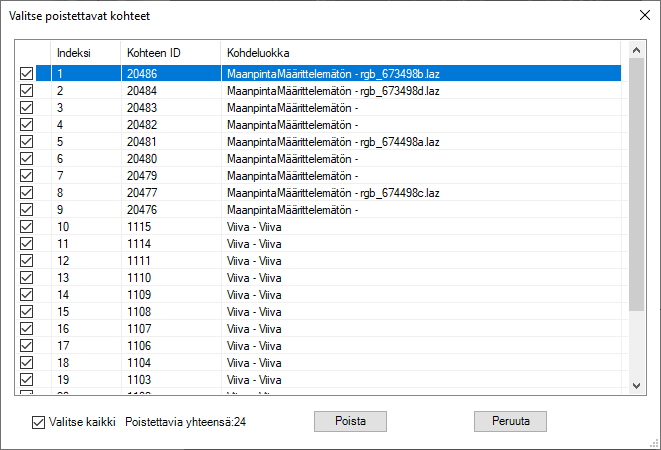

UUSI toiminto kohteiden poistamiseen jotka ovat projektin aluerajan ulkopuolella.









Road



PARANNETTU dialogien käyttäytymistä mikäli käytössä on 4K-resoluutio ja skaalaus.

KORJATTU tilanne jossa väylämallitiedostojen sisäänluku saattoi luoda tyhjiä geometrian suunnittelutehtäviä. Tämä esti aineiston jakamisen palvelimelle.

KORJATTU tilanne väylämallitiedostojen sisäänluvussa, jossa luettu aineisto (geometrialinjat, laskentaperusteet) saattoivat päätyä eri kohtaan projektin rakennetta kuin itse tuontitehtävä.

PARANNETTU geometrioiden käyttöä reunalinjakiinnityksissä, mikäli geometriaobjektin GUID ei ole käytettävissä.

PARANNETTU väylämallin tietojen käsittelyä kaatumisen yhteydessä, jolloin saattoi väylämalli korruptoitua. Samalla parannettu virheellisen tiedon tarkistamista ennen aineiston jakoa palvelimelle.

PARANNETTU Leikkaus-tyyppisten kohteiden tietojen esittämistä - nyt luodulla kohteella viitataan maalajirajan materiaalinumeroon (1-25).

PARANNETTU väylämallin Rajat-toiminnon käytön yhteydessä mallin rajausta. Nyt ei enää luoda 1mm pintoja rajauksen ulkopuolella olevista väylämallin pinnoista.

PARANNETTU väylämallin laskentaa poistamalla tuloksesta mallissa käytetyt laskentalinjat (listaus), jotta aineisto toimisi paremmin suoraan kolmannen osapuolien ohjelmistoissa.

KORJATTU tilanne jossa väylämallin 3D tulokset Quadrissa saattoivat hävitä mikäli väylämallissa oli käytetty dynaamisia geometrioita ja ne päivittyivät, tai mikäli malli päättyi siltaan tai tunneliin.

KORJATTU tilanne jossa reunalinjakiinnitykset eivät toimineet, mikäli väylän mittalinja oli täysin itä-länsi -suunnassa.

KORJATTU tilanne jossa kallio-/maaleikkaus tuotettiin väärin maalajirajojen risteillessä.

KORJATTU maalajirajojen esittämistä poikkileikkausten katseluikkunassa usean pinnan ristetessä toisiaan.

KORJATTU tilanne jossa virhekoodi 101 (rakennekerrosten risteäminen) aiheutti tilanteen jossa väylämallin tuloksia ei voitu tallettaa Quadriin.

KORJATTU väylämallin kaatumisia useissa eri tilanteissa.

KORJATTU option 0 (kaltevuus rakennekerroksen pinnasta) toimivuus rakennekerrosten lisäasetuksissa.

KORJATTU versiopäivityksessä 20->21 aiheutunut tilanne jossa väylän rakennekerrokselle Jakava kerros 3 ei lisätty tarvittavia tietoja laskentaa varten.

KORJATTU tilanteita joissa valittu geometrialinja ei toiminut väylämallin reunalinjakiinnityksissä.

KORJATTU satunnainen tilanne joka saattoi estää näkemäanalyysin suorittamisen.

KORJATTU näkemäanalyysin toimiminen tilanteissa joissa oli käytetty väylämallin maisemointitoimintoa.

POISTETTU väylämallin asetuksissa maanpinnan lisäasetuksissa haun minimietäisyys (asetusta ei enää käytetä laskennassa). Käyttäjä voi antaa suoraan maanpinnan leveyden vasemmalla/oikealla puolella).

KORJATTU massalaskennassa virhetilanteita jotka saattoivat aiheuttaa suuria eroja massaraportin ja taulukon (Quadri) välillä.

KORJATTU neliölouhinnan arvoja, tietyissä tilanteissa osa arvoista oli kuutioina.

PARANNETTU massaraporttien luomisen suorituskykyä.

KORJATTU tilanne jossa pelkästä väylämallista (ei laskettu, vaan luettu sisään DMI/DMR -tiedostoista) ei saatu massatietoja. Nyt on saatavilla yhteenvetoraportti.

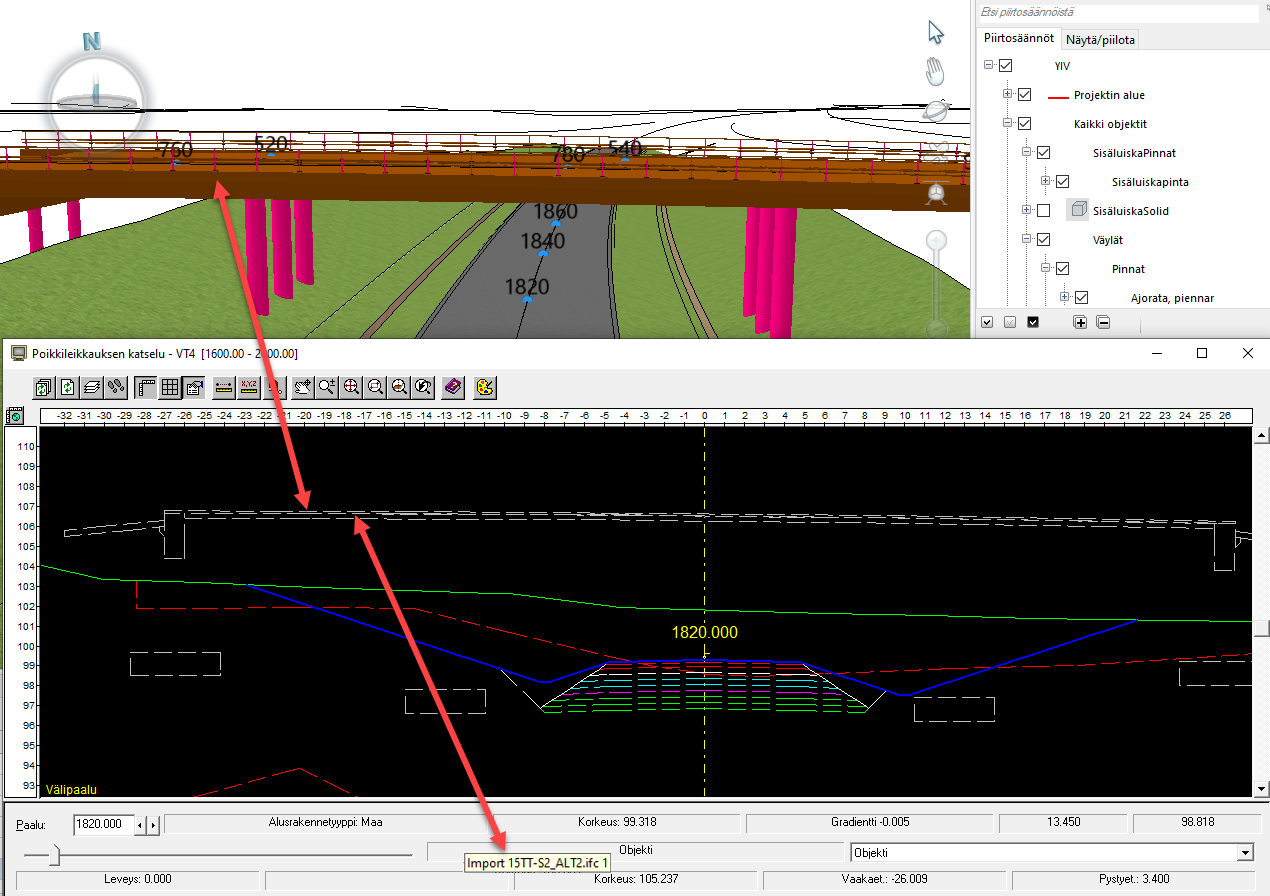

UUTTA - väylämallin poikkileikkausten katseluikkunassa nähdään nyt tooltipissä tehtävän nimi joka tuottaa kyseisen objektin leikkaukseen.



KORJATTU tilanne jossa sisäluiska saattoi hävitä näkyvistä väylämallissa.

KORJATTU ongelmatilanne jossa poikkileikkausten katseluikkuna saattoi kaatua poikkileikkauksia selattaessa.

KORJATTU tilanne jossa väylämallin salaojatoimintoa käytettäessä saattoivat asetukset muuttua käytettyjen sarakkeiden välillä.

PARANNETTU pystygeometrian suunnitteluikkunassa väylämallien näkymistä lisäämällä perustapauksessa päällä olevat asetus - nyt ei näytetä enää viivamaisia kohteita mikäli nämä ovat olleet valintajoukossa (kuvitusobjektit). Geometria-tyyppiset kohteet näytetään aina.

PARANNETTU osittain kiinnitetyn elementin toimintaa vaakageometrian suunnittelussa.

PARANNETTU geometrian suunnittelussa objektin poimintaa kuvasta - mikäli käyttäjä valitsee suoran ja kaaren (joka ei ole yhdistetty suoraan), sijoitetaan näiden elementtien väliin nyt siirtymäkaari (eikä suoraelementtiä).

PARANNETTU saneerauksen maanpintaprofiilin luonnin suorituskykyä pystygeometrian suunnittelussa.

KORJATTU tilanne jossa geometrian välitallennus kaksi kertaa tehtynä ja tämän jälkeen tehtävän peruutus korruptoi geometrian.

KORJATTU tilanne jossa geometrian status tietyissä tilanteissa näytti EI OK vaikka geometrian laskenta oli kunnossa.

KORJATTU "CB Not OK" ilmoituksen näyttäminen vaikka geometrian suunnittelutehtävään oli valittuna maanpinnan tiedot.

KORJATTU tilanne jossa Skype-istunto saattoi keskeytyä mikäli painettiin Esc-näppäintä geometrian suunnittelussa.

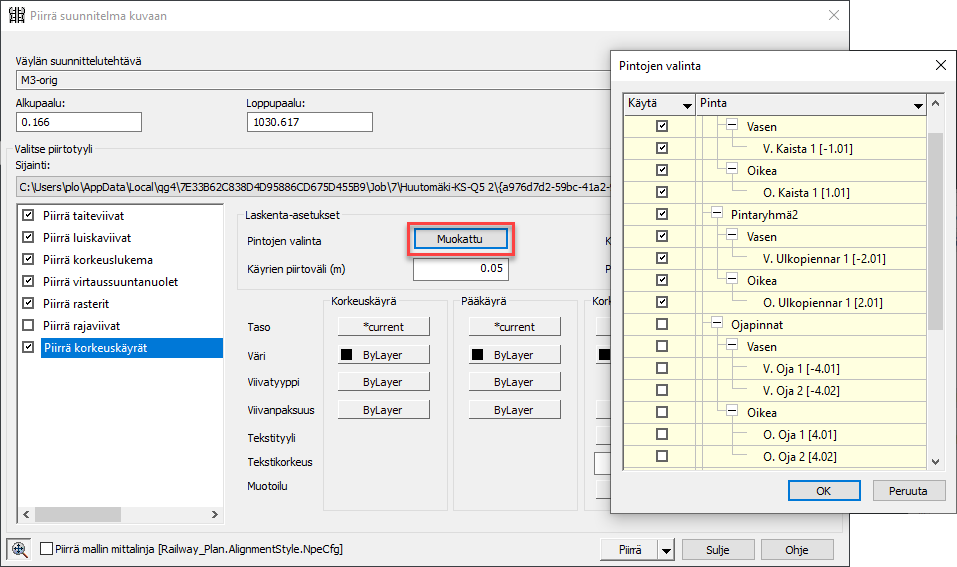

PARANNETTU piirrä väyläsuunnitelma kuvaan -toimintoa Autocadissa. Nyt käyttäjä voi valita mille pinnoille korkeuskäyrät piirretään.



LISÄTTY väylämallien poikkileikkausten piirtoon tasot (_InnerSectionFrame ja _OuterSectionFrame), jotka kuvaavat piirtoalan. Nämä tasot ovat sammutettuna ja eivät tulostu. Voidaan hyödyntää niissä piirtotyyleissä jotka eivät tuota minkäänlaista raamitietoa kuvaan.

KORJATTU vaakageometrian piirtotoiminnon kaatuminen käytettäessä tiettyjä käyttäjäkohtaisia piirtosääntöjä.

KORJATTU Piirrä väyläsuunnitelma kuvaan -toiminnossa korkeuslukemien piirrossa desimaaliasetukset, joita ei muistettu mikäli suunnitelma päivitettiin NCO:n kautta.

KORJATTU Piirrä väyläsuunnitelma kuvaan -toiminnossa rajaviivojen piirtyminen, jotka piirrettiin zigzag-viivana mikäli väylämallissa oli käytetty pyöristystä (maaleikkaus-/pengerluiskille).

POISTETTU Piirrä väyläsuunnitelma kuvaan -toiminnosta rakennekerrospaksuuksien piirto koska kyseistä dataa ei enää tuoteta väylämallista.

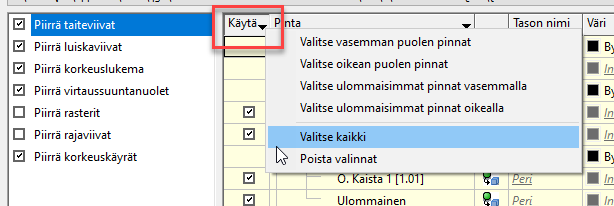

PARANNETTU Piirrä väyläsuunnitelma kuvaan -toiminnossa väyläpintojen valintaa. Valintadialogia piti aikaisemmin aina manuaalisesti suurentaa jotta pääsi valitsemaan pinnat/poistamaan valinnat. Nyt dialogin kokoa on muutettu.



KORJATTU rasteroitujen poikkileikkausten piirtämisessä ongelma, joka aiheutti sen että välttämättä kaikkiin leikkauksiin ei piirtynyt rasteria.

KORJATTU tilanne jossa suunnitellut objektit (dwg-symbolit) tai kuvitusobjektit eivät piirtyneet mikäli ne osuivat poikkileikkauksen piirtoalueen rajalle.

KORJATTU satunnainen ongelmatilanne jossa poikkileikkauksia ei saatu piirrettyä PDF-formaattiin.

KORJATTU poikkileikkausten piirrossa havaittu satunnainen ongelma joka aiheutti sen että väylämalli ei piirtynyt oikein suhteessa raameihin.

KORJATTU väyläpituusleikkauksiin viittauksia uusiin väyläpintoihin (esim. 1.01), kaikki niitä lukevat merkinnät eivät toimineet (esim. rakennekerrospaksuudet).

KORJATTU ongelma perusjärjestelmästä piirrettyjen poikkileikkausten toiminnassa, mikäli piirtosääntöä vaihdettiin muuttui Piirrä-nappi harmaaksi ja leikkauksia ei voitu piirtää.

LISÄTTY piirtoasetuseditoreihin mahdollisuus viitata myös uusiin väylämallin pintanumeroihin (esim. 1.01-1.19), kun halutaan vaikkapa määrittää kaltevuus piirrettäväksi käyttäjäkohtaisessa poikkileikkauksen piirtosäännössä.

LISÄTTY Novarehab/track -toimintoon pisteen nimi ja koodi näkyviin eri näkymissä.

LISÄTTY Novarehab/track -toimintoon mahdollisuus tuoda pisteitä LandXML-tiedostosta (CoGo-points)

LISÄTTY Novarehab/track -toimintoon mahdollisuus tuoda ja viedä geometria LandXML-formaatissa.



Water&Sewer



UUTTA on mahdollisuus IFC-siirtotiedostoa luotaessa erotella kaivanto viivamaiseen ja solid-objektiin.

UUTTA - käyttäjäkohtaisen "PropertySetin" hyödyntäminen IFC-siirtotiedostoa luotaessa.

PARANNETTU suunnittelussa kaivantojen nimeämistä poistamalla 24 merkin rajoitus.

PARANNETTU poikkileikkauslaskennan vakautta.

PARANNETTU kaivannon rakennekerrosten solid-objektien tuottamista.

LISÄTTY laskentadialogin asetuksiin mahdollisuus vähentää putken tilavuus rakennekerrosten solid-objekteista (ja näin ollen myös massoista) tietoja Quadriin talletettaessa.



Road Sign



UUTTA ovat uuden tieliikennelain mukaiset vakiomerkit joita voidaan nyt lisätä sovelluksessa. Myös nykyisiä merkkejä on mahdollisuus lisätä.

PARANNETTU ohjelmiston käyttöä mikäli 4K-resoluutio on määritetty käyttöön.

LISÄTTY viiteviivojen piirtoon hallintadialogi.

LISÄTTY EPS-tulostukseen mahdollisuus kirjoittaa geometria joka kaarina tai viivanpätkinä.

LISÄTTY tuki kaksipuoleisille merkkiyhdistelmille.

LISÄTTY tuki KAPU-varusteille (jalusta- ja pylvästyypit).

KORJATTU merkin koon tietojen päivittyminen merkkiä päivitettäessä.

KORJATTU tilanne jossa alkuperäisiä viivoja ei poistettu käyttäjäkohtaista merkkiä luotaessa.



Road Marking



PARANNETTU ohjelmiston käyttöä 4K-resoluution kanssa.

PARANNETTU tiettyjen dialogien kokoa jotta toiminnon koko nimi näkyy niissä.

KORJATTU tilanne jossa pilkkua (,) ei voitu käyttää kuvauksessa.

KORJATTU tilanne jossa käyttäjän määrittämässä tekstiobjektissa ei ollut mahdollista muokata sen tietoja.

KORJATTU tilanne jossa kaikki objektit eivät päivittyneet niiden tietoja muutettaessa.
