Quadri & Novapoint 2022.6

  • Päivitetty
Seuraa

Julkaisupäivämäärä 2.9.2022

Katso myös tiedossa olevat haasteet (Known Issues) ja mahdolliset epäjatkuvuudet yhteensopivuudessa (Compatability Breaks).



Quadri for Windows

Yleistä

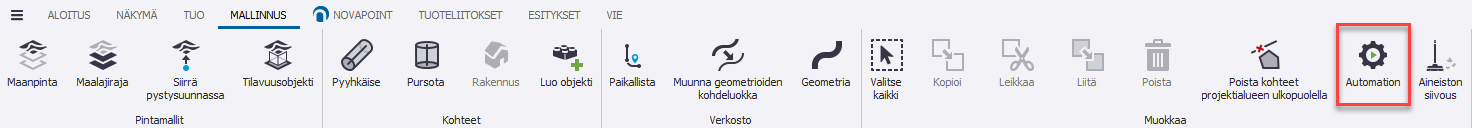

Uusi työkalu jolla voidaan automatisoida mallissa tehtäviä toimenpiteitä. Lisätietoa täältä.




Korjattu selaimen hakutoiminnossa havaittuja ongelmatilanteita.

Virheilmoituksen “Render error OCB1756/53067” syy paikannettu ja korjattu .

Muita korjauksia ja parannuksia.



Aineiston tuonti

Korjattu väärä kiertokulma TTM-formaatin sisäänluvussa.

IFC-formaatin sisäänluvussa korjauksia ja parannuksia



Tuoteliitokset

Korjattu Tekla Structures -tuoteliitoksessa korjattu havaittuja puutteita mm. raudoitusten geometrian siirrossa. Nämä korjaukset ovat Tekla Structures -tuoteliitoksen versiossa 1.8.15.



Muunnineditori

Muunnineditori on nyt kelluva dialogi Quadrin käyttöliittymän päällä. Käyttäjä voi muunnostiedostoita luodessaan klikata avoinna olemassa näkymässä jotain mallin objektia ja tarkastaa esim. kohdeluokan jonka mukaan muunnos suoritetaan.

Muunnineditoriin on lisätty tooltip-ohjeet ribbonin painikkeille.

Attribuuteille ei jatkossa kirjoiteta mitään arvoa, jos niille ei ole määritetty vastaavuuksia.



Esitystavat

Lisätty mahdollisuus luoda taulukkonäkymästä ajastetusti excel-tiedosto (task performer).

Korjattu taulukkonäkymässä tapahtunut ohjelmiston kaatuminen.



Aineiston vienti

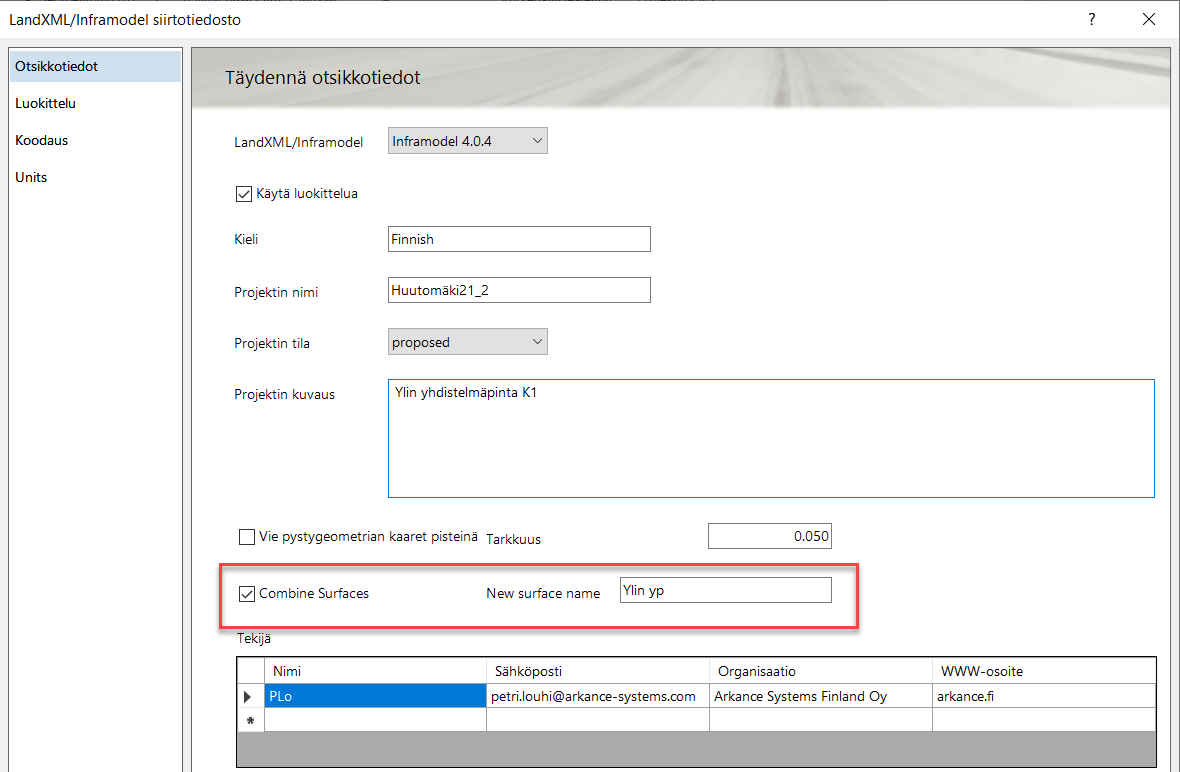

Uusi toiminto pintojen yhdistämistä varten Landxml-formaatin asetusdialogissa. Lisätietoja täältä. Toiminnolla voidaan kirjoittaa esim. väylämallin ylä- ja alapinnan yhtenäinen pintamalli xml-siirtotiedostoon. Yhdistettävien pintojen tulee olla kiinni toisissaan. Tätä ominaisuutta käytettäessä tulee käyttää myös uutta tähän tarkoitukseen luotua muunnintiedostoa.





Korjattu dgn-formaatin kirjoituksen yhteydessä havaittu ongelma jossa ribbon aukesi kahteen kertaan.

Korjattu ohjelmiston kaatuminen NADAG-formaatin kirjoituksen yhteydessä.



Novapoint Road

Korjattu geometrian suunnittelussa pystygeometriaikkunan avaamisessa tapahtunut kaatuminen, jos pintamalli koostui xml-tiedoston sisäänluvusta luodulla kolmioverkolla. Tämä tapahtui vain tietynlaista aineistoa käytettäessä.



Lisätty väylämallin pintojen kuvauksiin tooltip, joka kertoo väylän pinnan käyttötarkoituksen.




Parannettu väylän pintakuvauksessa paalunumeron mukaista tarkistusta, kun käytössä on pinnan rajaukset.

Parannettu väylämallin laskentaa niillä paaluväleillä kun poikkileikkauslaskenta risteää edellistä laskettua leikkausta.

Korjattu tilanne jossa väylämalli suoritti massanvaihtoa vaikka sitä ei oltu määritelty.

Autocadin puolelle lisätty uusi vaakageometrian esitystapa, joka piirtää geometrian paalutuksen 3D:nä. Itse geometrialinja tulee piirtää 3D:nä geometrian suunnittelusta.


Geometrian piirtoasetusten muokkauksessa korjattu ohjelmiston kaatuminen, jos tietyn elementin tekstin tasoasetusta yritettiin muuttaa.

Korjattu massaraporttien luominen erittäin suurilla paaluluvuilla (esim. 500000).



Novapoint Railway

Korjattu geometrian piirrossa havaittu ongelma, mikäli geometria sisälsi vain yhden elementin.



Novapoint Road Sign



  • Merkkeihin F19, F20.1, F20.2, F21.1, F21.2, F22, F23 lisätty reittinumero katkoviivoilla
  • Seuraavat merkit on päivitetty Liikenne- ja viestintäviraston määräyksen (Liikenteenohjauslaitteiden värit, rakenne ja mitoitusmääräys 15.6.2022) mukaisiksi:
    • Merkkien C43, C43_2 geometria päivitetty
    • Merkin E6 geometria päivitetty
    • Merkin E15_3 geometria päivitetty
    • Merkin E16_3 geometria päivitetty
    • Merkin E19 geometria päivitetty
    • Merkin E20 geometria päivitetty
    • Merkin F10 mitoitussääntöjä päivitetty
    • Merkkiin F21.2 lisätty suuntanuolia
    • Merkin G1 mitoitussääntöjä päivitetty
    • Merkille G41.1 lisätty tekstikoko 100 mm
  • Lisätty merkki H4_2
  • Lisätty merkit H12.3_3, H12.3_4, H12.3_4_2, H12.6_3, H12.6_4, H12.6_4_2
  • Korjattu:
    • F-ryhmän merkeillä väärä reunanauhan mitoitus, kun tekstikorkeus 150 mm
      Merkkien H17.3_2 ja H20_2 geometria korjattu
  • Lisäksi tehty pienempiä korjauksia ja parannuksia, jotka parantavat ohjelman käytettävyyttä.



Novapoint Water&Sewer

Siirryttäessä käyttämään uudempaa versiota Quadrista, otetaan nyt huomioon myös WS-tehtävän muunnintiedostot.

Lisätty uusi kohdeluokka Stakeout Pipe Reference Line.

Korjattu ongelma jossa kaivantoa poistettaessa ei poistettu solmussa olevia liitettyjä kaivoja.

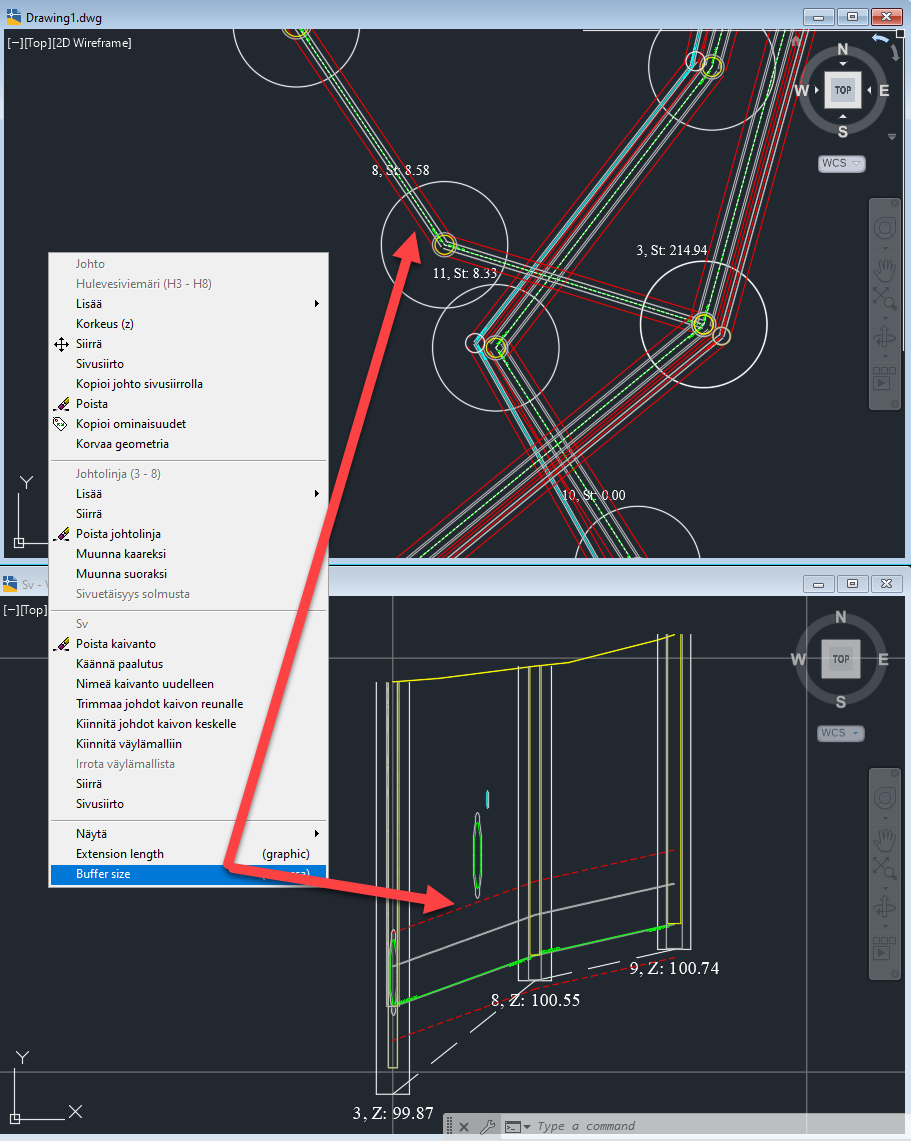

Varustetta poistettaessa mikäli jokin sen ominaisuuksista on lukittu, ilmoitetaan tästä käyttäjälle. Varustetta ei voi poistaa sen ominaisuuksien ollessa lukittuja.

Lisätty mahdollisuus määrittää johtojen suojaetäisyydet suunnittelutilassa.
