Julkaisupäivämäärä - kansainvälinen versio 19.5.2020

Novapoint Base -perusjärjestelmä tunnetaan jatkossa nimellä Quadri for Windows. Kyseinen suunnittelutiedon CDE-alusta on käytössä myös Novapoint 2020 suunnittelujärjestelmän työkalujen kanssa.

Novapoint Viewer -ohjelmiston uusi nimi on Quadri Viewer 2020.



Quadri for Windows

Yleistä

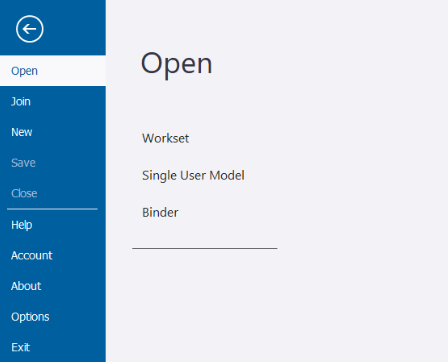

UUSI etusivu joka korvaa aikaisemman kotisivun. Etusivulta voidaan mm. tarkastaa ohjelmistoversio ja kirjautuminen Quadriin sekä kirjautua palvelinprojektiin ja avata työkopio tai paikallinen projekti.

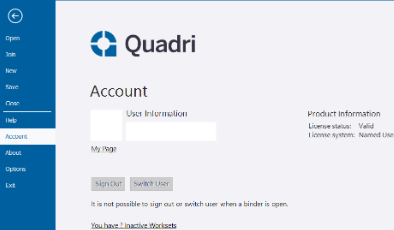

Tilit -kohdassa nähdään kirjautumistiedot ja lisensointitapa.

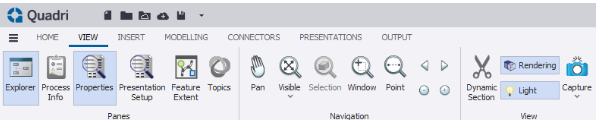

UUSI ulkoasu - aikaisempaa huomattavasti modernimpi ja käyttäjäystävällisempi. Ribbonit on jaoteltu uudelleen liittyen toimintojen käyttötarkoituksen mukaan.

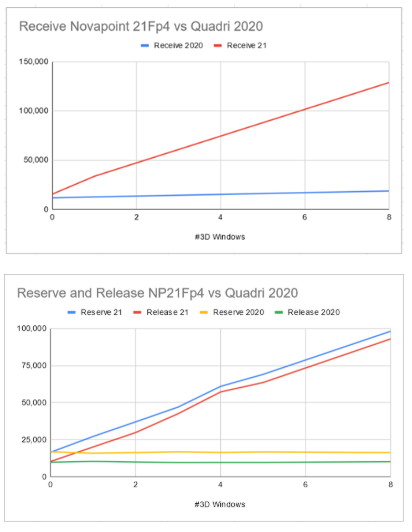

PARANNETTU suorituskykyä liittyen tilanteeseen jossa on useita 3D näkymiä auki ja suoritetaan varaa/vapauta/vastaanota -toiminto.



UUTTA on yhteensopivuus sekä ylös- että alaspäin. Novapoint 21-versiolla tehty projekti voidaan suoraan avata uudella pääversiolla, jatkaa työskentelyä ja tarvittaessa palata käyttämään 21-versiota. Toki suositus on edelleen että käytetään samoja ohjelmistoversioita projektin eri käyttäjien kesken.

UUTTA on myös ajastettujen tehtävien käyttö projektissa. Tässä hyödynnetään Windowsin Task Scheduler -toiminnallisuutta. Voidaan ajastaa esim. tiedonsiirtoja ja aineiston jakamista/vastaanottamista.

UUTTA Quadri Connectorit (tuoteliitokset). Tuoteliitosten avulla voidaan välittää lähtötietoja ja suunnitelmatietoa suoraan rajapinnan kautta eri ohjelmistojen välillä.

Tällä hetkellä käytettävissä olevat tuoteliitokset:

• Quadri Connector for SketchUp
• Quadri Connector for Tekla Structures & Tekla Civil
• Quadri Connector for Trimble Business Center
• Quadri Connector for Trimble Connect
• Quadri Connector for Rhino with Grasshopper
• Quadri Connector for Civil 3D
• Quadri Connector for Revit
• Quadri Connector for OpenRoads Design
• Quadri Connector for ProjectWise

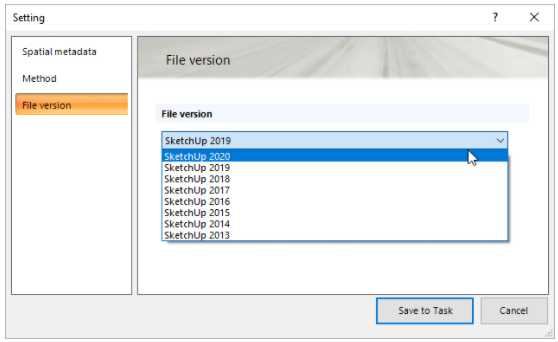

UUTTA on SketchUp-tuoteliitoksessa työpöytäsovelluksen version valintamahdollisuus:

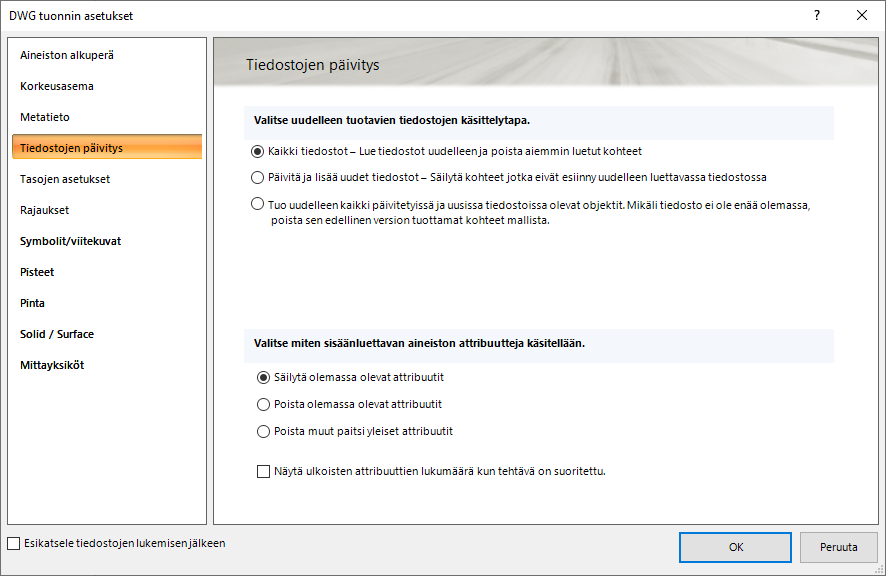

UUTTA Tuo-toiminnossa voidaan nyt valita miten toimitaan aineiston päivityksen yhteydessä ja miten attribuutteja käsitellään.





PARANNETTU GUIDien (Globally Unique Identifier eli jokaiselle objektille luotu ainutkertainen tunnusnumero) käyttäytymistä. Nyt GUID säilytetään eikä sitä luoda aina uudelleen mikäli objekti päivitetään. Tällöin voidaan esim. lisätä kohteelle attribuutteja jotka säilyvät vaikka objektin geometria päivittyy.

PARANNETTU useiden nykyisten aineiston tuontiformaattien toimintaa.

UUTTA G4-tuontitoiminnon yhteydessä voidaan nyt valita muunnintiedosto.

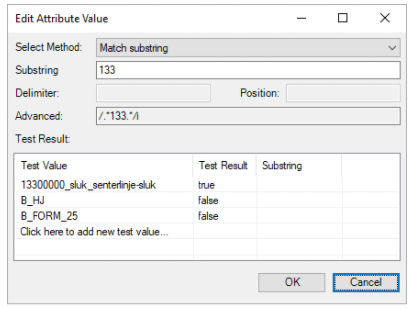

KORJATTU muunnineditorissa attribuuttien käyttö (konversion testaus näyttää nyt oikean tuloksen)

KORJATTU virhetilanne joka aiheutui käytettäessä päivämäärää attribuutille "AttributeCondition".

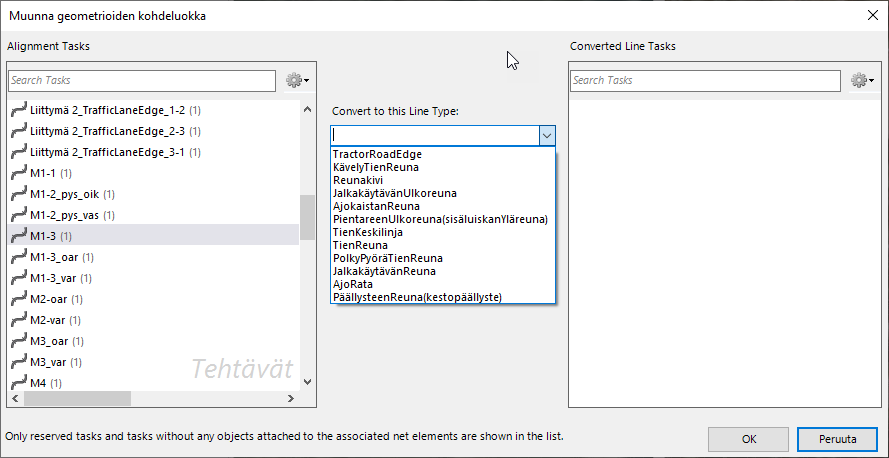

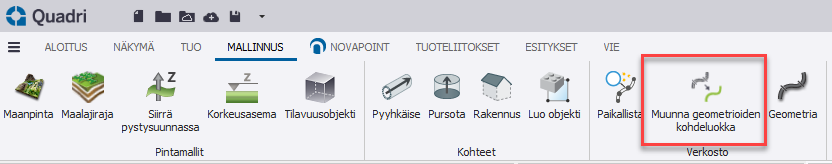

UUSI toiminto geometrioiden kohdeluokan muuntamiseen.



UUTTA on mahdollisuus kiinnittää kohteita geometrioihin.

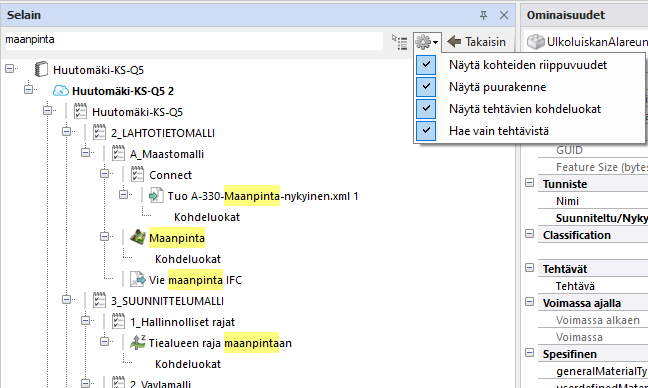

UUTTA on mm. selaimen hakutoiminnallisuus ja puurakenteen näyttäminen. Tehtävien tuottamat kohdeluokat voidaan myös esittää. Haku voidaan rajoittaa vain tehtäviin.

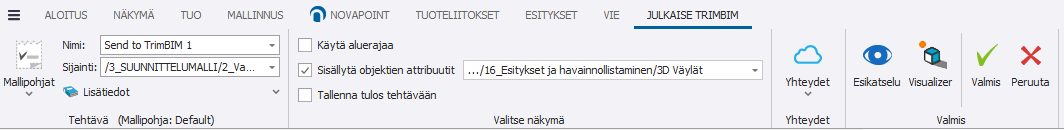

UUTTA - aineiston julkaisu TrimBIM-formaattiin. TrimBIM formaatti säilyttää kuvaustekniikan Quadrin puolelta ja on käytettävissä Trimble Connectissa.

PARANNETTU Trimble Connect-operaatioiden suorituskykyä.

PARANNETTU näkymien käytettävyyttä, esim. 3D näkymä voidaan raahata toiselle näytölle.

PARANNETTU useiden esitystapojen asetuksia, mm. YIV-esitystapaa.

KORJATTU väylämallitehtävän esikatselun aukeaminen mikäli muita näkymiä oli jo avoinna.

KORJATTU virhetilanne jossa muokattua esitystapaa ei saanut talletettua projektikohtaisiin asetuksiin.

PARANNETTU tilavuusobjekti-työkalua, nyt voidaan käyttää useita maalajirajoja laskennassa.

Road

PARANNETTU GUIDien käyttöä, nyt väylämallin tuottamien objektien tiedot säilytetään.

PARANNETTU peruspoikkileikkauksen luontia, kaikki väyläpinnat on nyt mahdollista määrittää (1-19).

KORJATTU havaittuja ongelmia väylämallin luomisessa IND- tai GEN-tiedoston perusteella.

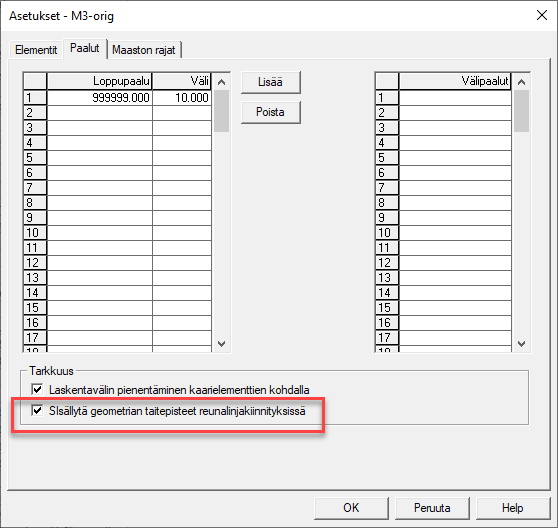

UUSI optio väylämallin asetuksissa, Paalut-välilehdellä. Tarvittaessa voidaan kytkeä pois päältä reunalinjakiinnitysten laskeminen jokaiseen reunalinjan taitepisteeseen. Jokainen taitepiste aiheuttaa välipaalun laskentaan. Väylämallin laskentaa voidaan nopeuttaa ottamalla kyseinen optio pois päältä (riippuen reunalinjan pisteiden tiheydestä). On otettava myös huomioon että tällöin ei malli seuraa reunalinjaa muutoin kuin peruslaskentavälin mukaisilla paaluilla (tai käyttäjän määräämillä).

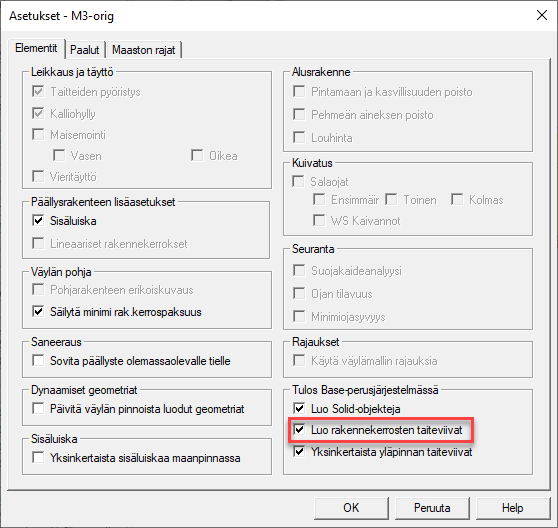

UUSI optio väylämallin asetuksissa Elementit-välilehdellä, jolla voidaan kytkeä pois rakennekerrosten taiteviivojen luonti. Tämä nopeuttaa mallin laskentaa. HUOM! Tämä optio ei ole käytössä kun luodaan uusia väylämalleja Novapoint 2020 -versiolla!! Kun tarvitaan myös rakennekerrosten taiteviivat, pitää ko. optio aktivoida väylämallin asetuksissa ja päivittää väylämallin laskenta.

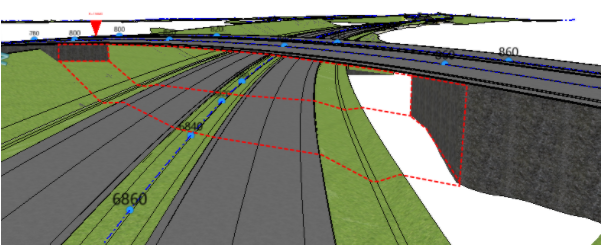

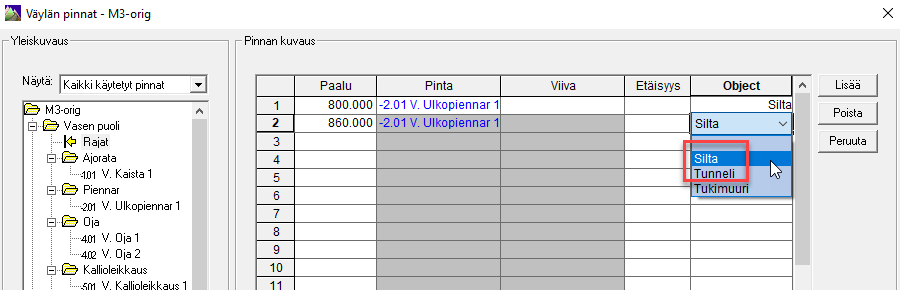

UUTTA - mikäli väyläpintojen rajauksissa on käytetty Silta tai Tunneli -määritettä, ei tähän rajaukseen tuoteta solid-objekteja.

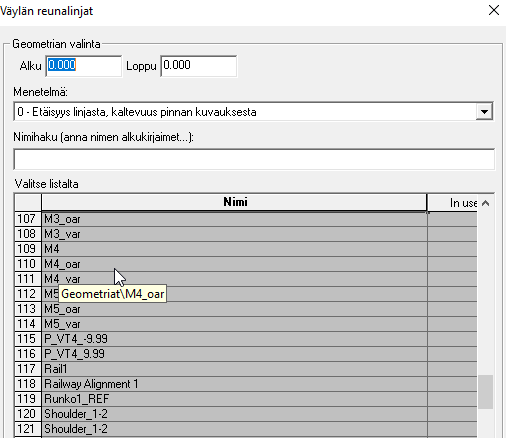

PARANNETTU geometrialinjojen näkymistä kun niitä valitaan reunalinjakiinnitystä varten. Dialogin koko on suurennettu ja viemällä hiiri geometrian päälle nähdään sen sijainti ja nimi tooltipissä.

KORJATTU reunalinjakiinnitysten käytössä tilanne, jossa käytetty geometria saattoi vaihtua väylän mittalinjaksi.

PARANNETTU saneerauksessa käytettyjen geometrioiden nimeämistä, enää ei tarvitse olla nimetty samalla tavalla ensimmäisen 24 merkin osalta.

PARANNETTU irtilouhintaa, nyt irtilouhinta interpoloidaan eri syvyyksien välillä.

PARANNETTU rakenteen taiteviivojen tuottamista, tietyissä tapauksissa saattoi viiva mennä edestakaisin välipaalujen kohdalla.

KORJATTU tapauksia joissa tietyissä väylämalleissa ei saatu irtilouhintaa määritettyä lainkaan.

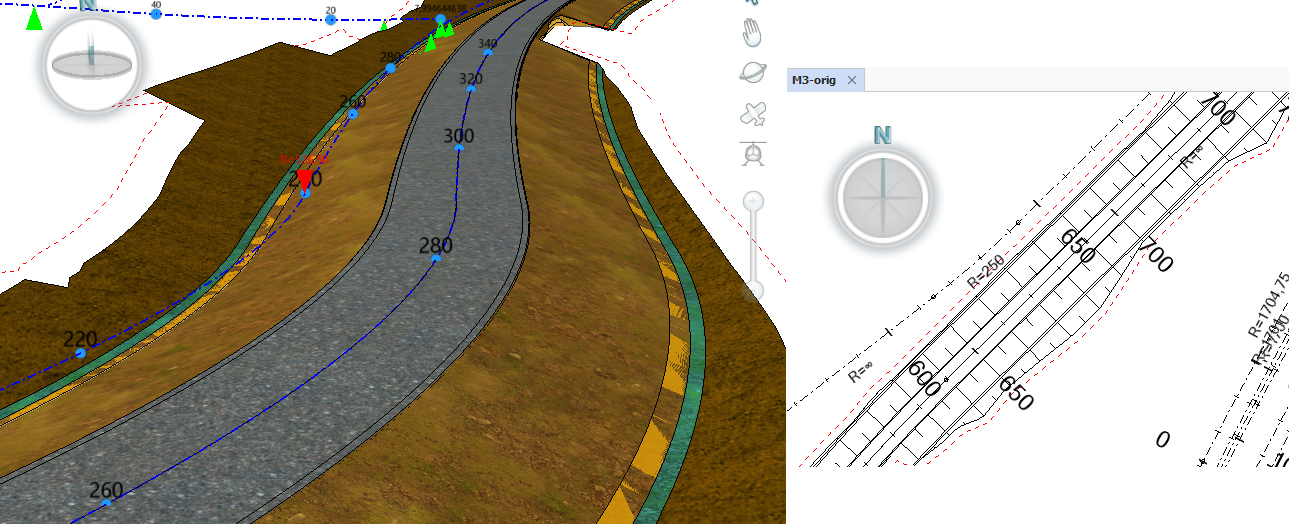

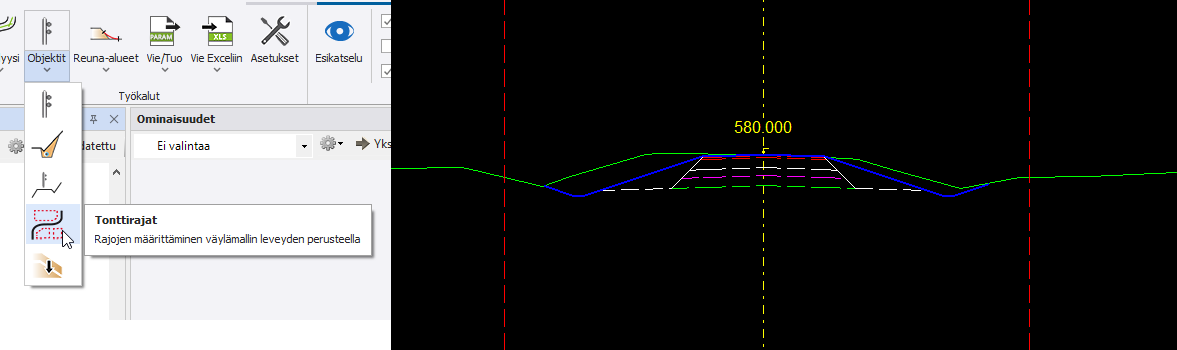

UUTTA - väylämallissa määritetyt Tonttirajat ovat nähtävillä 3D-, Kartta-, ja poikkileikkausnäkymässä.



PARANNETTU väylämallin kerralla laskettavien poikkileikkausten lukumäärää. Määrän ylittäessä 30000 annetaan virheilmoitus ja laskenta pysäytetään.

MUUTETTU väylämallin laskennan vaiheita, nyt laskenta tehdään kahdessa osassa aikaisemman kolmen sijaan. Vaihe 1 sisältää poikkileikkausten laskennan ja dynaamisten geometrioiden päivittämisen.

KORJATTU tilanne jossa maalajirajat eivät näkyneet oikein väylämallin poikkileikkausten katseluikkunassa.

KORJATTU maisemointipinnassa tietyissä tilanteissa havaittu ongelma, joka aiheutti pinnan karkaamisen kun pinnan päättyminen oli määrätty optiolla "viimeinen".

PARANNETTU väylämallin tuottamien ilmoitusten esittämistä tietoikkunasta. Nyt viestit ryhmitellään paaluväleittäin eikä jokaista raportoida erikseen.

KORJATTU tilanne jossa väylämallin laskennan virheilmoituksen sisältävää tekstitiedostoa ei voitu avata mikäli väylämallin nimessä oli erikoismerkkejä.

PARANNETTU 3D näkymien suorituskykyä.

KORJATTU rakennekerrosten pintamallin tuottaminen - nyt pintamalli vastaa väylämallin taiteviivoja.

PARANNETTU solid-objektien tuottamista jotta ne toimisivat paremmin cad-alustalla.

KORJATTU havaittuja ongelmia tilanteissa, joissa väylämalli "risteää" itseään (pienet kaarresäteet)

KORJATTU sisäluiskan muodostumisen kanssa havaittuja ongelmatilanteita.

KORJATTU useita havaittuja tilanteita 3D-tulosten tuottamiseen, esittämiseen tai ohjelmiston kaatumiseen näitä tuotetettaessa.

KORJATTU ongelma joka aiheutti kasvillisuuden poiston toimimattomuuden tietyissä tilanteissa ja väylämalleissa.

PALAUTETTU väylämallin aluerajaviivan tuottaminen väylämallin laskennan yhteydessä.

PARANNETTU liittymän luonti -toimintoa parantamalla geometrioiden valintadialogia ja asettamalla päätielle luotavan uuden pinnan kaltevuudeksi "Peri".

PARANNETTU kaarresäteiden asettamista liittymän luonti -työkalussa. Mikäli kaarresäteitä R2 ja R5 muutetaan, muutetaan myös muut kaarresäteet tällä samalla suhteella. Kaarresäteiden R1, R3, R4 ja R6 muuttaminen toimii edelleen.

PARANNETTU liittymän luonti -toimintoa kun liittymän laskenta päivitetään useaan otteeseen. Geometrioiden päivitys saattoi poistaa reunalinjakiinnityksiä väylämallin muista pinnoista.

KORJATTU liittymän luonti -työkalussa havaittuja ongelmia mikäli risteävän väylämalli oli kiertoliittymää kuvaava väylämalli.

KORJATTU useaa liittymän luonti -työkalun tuottamaa laskennan tulosta.

PARANNETTU liittymän luonti -työkalun toimintaaa - väylämallin "vanhaa" laskentadialogia ei enää näytetä vaan molemmat mallit lasketaan automaattisesti.

PARANNETTU geometrian suunnittelussa klotoidin laskentaa kiinnitystavan ollessa "Noin".

KORJATTU geometrian suunnittelun koordinaatistomuunnostoiminnossa havaittuja ongelmia.

PALAUTETTU väylämallin massaraportteihin tapa tuottaa massaraportti perinteisesti poikkileikkauslaskentaan perustuvaksi.

PALAUTETTU yhteenvetosivulle laskettu kallioleikkaus < 1m joka puuttui sieltä.

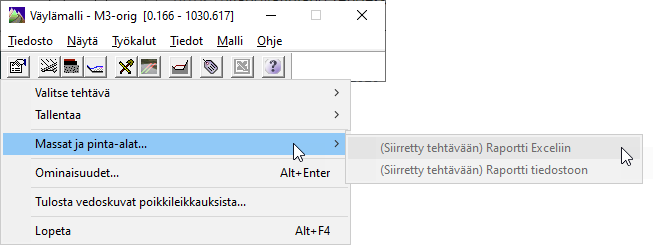

POISTETTU raporttien tuottaminen väylämallin muokkauksen vanhasta käyttöliittymästä.

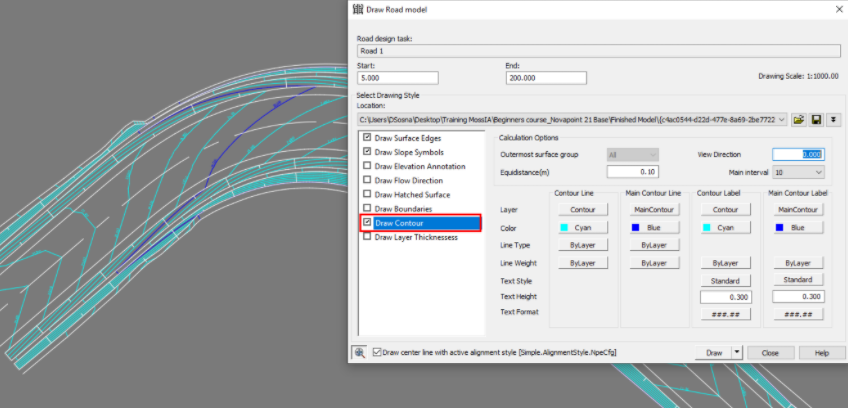

PALAUTETTU korkeuskäyrien piirto väylämallia karttakuvaan piirrettäessä Autocadissä. HUOM! Tässä versiossa ei vielä voi valita mille pinnoille korkeuskäyrät piirretään, tämä tulee mahdolliseksi Novapoint 2020.FP1 -ohjelmistoversiossa.

KORJATTU tilanne jossa Peri -optio ei toiminut tasonnimien kohdalla Piirrä väyläsuunnitelma -toiminnossa.

KORJATTU rasteroitujen poikkileikkauksien piirrossa ongelma, joka aiheutti sen etteivät täyttöä kuvaava rasteri piirtynyt massanvaihdon yhteydessä.



Railway



PARANNETTU nopeuden ja kallistuksen arvojen tuontia LandXML-tiedostosta. Tietyissä tilanteissa ei näitä arvoja luettu oikein tiedostosta.

KORJATTU arvon dl/dt laskenta.

PARANNETTU Kilometripaalutusta käytettäessä mallin uudelleen laskennassa kilometripaalulukujen käyttöä (ei ole tarpeen avata uudelleen kilometripaalutusta jotta oikeat arvo saadaan mukaan laskentaan, tämä oli tarpeen tietyissä tilanteissa kun esim. haluttiin ATU-kuvio mukaan laskentaan).



Water&Sewer



UUSI toiminnallisuus "Kelluva solmu".

LISÄTTY mahdollisuus käyttää viivanpaksuuksia karttakuvan piirrossa.

LISÄTTY muunnintiedosto johtoverkon piirtoa varten (LandXML PipeNetwork)

PARANNETTU kaivannon laskentaa taitepisteiden kohdalla.

PARANNETTU kaivannon poikkileikkauslaskennan tuloksessa solidien erottelua.

LISÄTTY uusi asetus jolla voidaan aktivoida johtojen trimmaus kaivoon kaikille johdoille jo ennen suunnittelun aloittamista.

PARANNETTU kaivannon taulukkomuotoista esittämistä Quadrissa, nyt myös pisteet ja viivat huomioidaan.

PARANNETTU konfiguraatiossa viivojen esittämistä objektikohtaisen viivanpaksuuden avulla.

POISTETTU kaivannon nimen merkkien maksimilukumäärä.



Road Sign



PARANNETTU merkkien 3D-mallinnuksen mahdollisuuksia, mm. merkkien kiertokulma voidaan määrittää. Samassa jalustassa voi olla merkkejä joille on määritetty eri suunta.

LISÄTTY mahdollisuus hallita merkkien välistä pystysuoraa etäisyyttä.

KORJATTU tilanne jossa Autocadin blokkiin ei lisätty attribuuttitietoa.

PARANNETTU jalankulkumerkkiä siten, että tällaista merkkiä lisättäessä luodaan Quadriin automaattisesti kaksipuoleinen merkki.

PARANNETTU Quadriin talletusta - nyt myös huomiokentän arvo kirjoitetaan yleisiin attribuutteihin.

PARANNETTU IFC-formaattiin kirjoitettaessa muunnintiedostoa siten, että yleisten attribuuttien tiedot huomioidaan.

KORJATTU Autocadin puolella tilanne, jossa käyttäjän määrittämä merkki ei muistanut näyttöasetusta "Grey scale" talletuksen yhteydessä.

PARANNETTU merkkien esitystä taulukkomuodossa Autocadissä.

PARANNETTU käyttäjäkohtaisten merkkien luontia - nimi on nyt pakollinen.



Road Marking



PARANNETTU merkintöjen kopiointitoiminnallisuutta.

KORJATTU kaatumistilanne mikäli käyttäjä yritti muokata merkintää lukitulla Autocad-tasolla.

PARANNETTU talletusta Quadriin, nyt merkinnät kirjoitetaan yleisiin attribuutteihin.

PARANNETTU IFC-formaattiin kirjoitettaessa muunnintiedostoa siten, että yleisten attribuuttien tiedot huomioidaan.

LISÄTTY mahdollisuus tehdä yhdistetty kevyen liikenteen ja jalankulun merkintä.
