Hankeosatyypit: Kolmihaaraliittymä maantieverkolla ja nelihaaraliittymä maantieverkolla

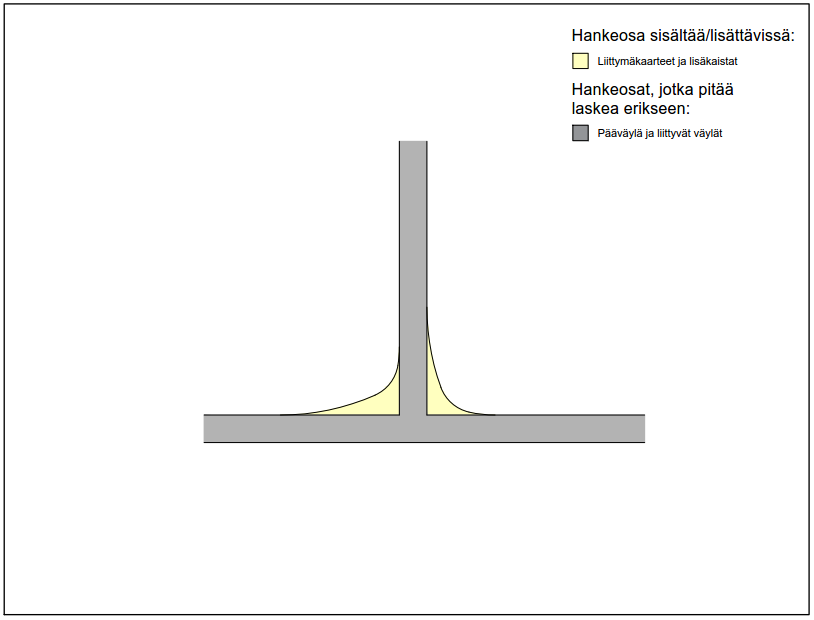

Kuva 1. Kolmihaaraliittymä.

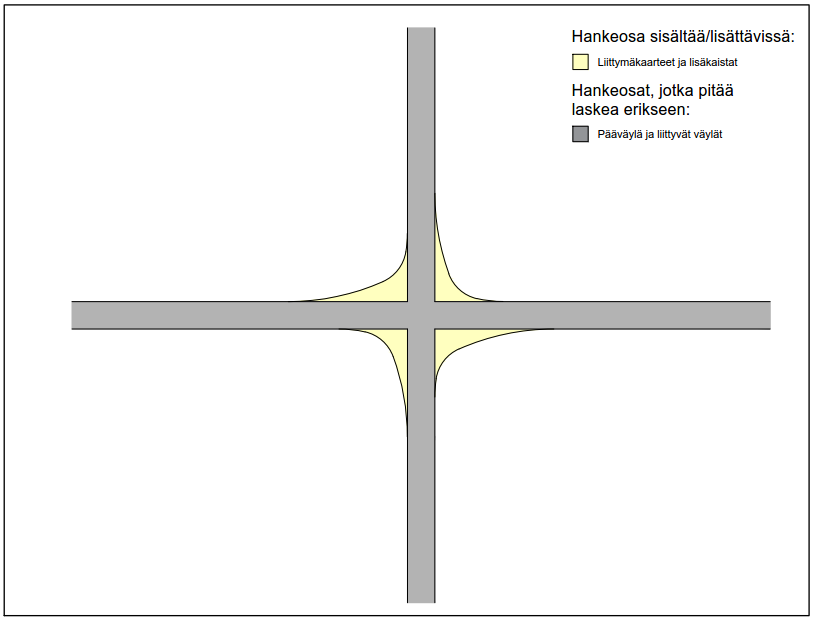

Kuva 2. Nelihaaraliittymä.
| Hankeosa sisältää: | Hankeosalle lisättävissä: | Hankeosat, jotka tulee laskea erikseen: |
|
|
|
Sivun sisältö:
- Perustiedot
- Liittyvät suunnat
- Liittyvä suunta, katu
- Liittyvä suunta, tie
- Liittyvien suuntien lisäominaisuudet
Perustiedot
Käyttäjä syöttää lähtötiedot, joiden perusteella lasketaan hankeosan kustannukset. Osa lähtötiedoista toimii suoraan laskentafunktioiden muuttujina, osaa hyödynnetään oletusarvojen ja muiden muuttujien arvojen valintaan.
Tasauksen korkeus maanpinnasta
Tasauksen korkeus viittaa tasausviivan (päällystekerroksen) etäisyyteen maanpinnasta. Negatiivinen arvo viittaa olemassa olevan maanpinnan alapuolelle tulevaan tasaukseen ja positiivinen arvo maanpinnan yläpuolelle. Tasauksen korkeus, rakennekerrosten paksuus ja pintamaan poisto (pintamaan poiston paksuus = 0,2 m) vaikuttavat siihen, tuleeko hankeosalle pengertäyttöä vai maaleikkausta. Oletuksena tiellä on 1,0 m.
Pääsuunta
Pääsuunta, Tieluokka
Käyttäjä valitsee päätien tieluokan. Päätien tieluokka määrittää liittymän laskennassa käytettävien rakenteiden paksuudet.
Mitoitusnopeus, tie
Mitoitusnopeudelle on oletusarvo tieluokan mukaan, käyttäjä voi valita nopeuden listalta. Eri tietyypeillä voi olla valittavissa eri mitoitusnopeuksia. Mitoitusnopeus vaikuttaa ajoradan leveyteen.
Liikennemäärä KVL
Liikennemäärälle on oletusarvo tieluokan mukaan, käyttäjä voi halutessaan muokata liikennemäärää. Liikennemäärä vaikuttaa väylän kuormitusluokkaan, jonka perusteella valitaan päällysteiden kokonaispaksuus. Liikennemäärä vaikuttaa tien poikkileikkaukseen.
Alusrakenneluokka
Alusrakenneluokka vaikuttaa jakavan kerroksen paksuuden valintaan ja suodatinkankaan valintaan. Alusrakenneluokalla A käytetään kallioleikkauksen laskentaa.
A - Kallio
B - Kallio, Sora (routimaton)
C - Sora (routimaton)
D - Soramoreeni, Hiekkamoreeni (routimaton)
E - Soramoreeni, Hiekka, Hiekkamoreeni (routiva)
F - Savi, Soramoreeni, Hiekka, Hiekkamoreeni (routiva)
G - Savi (pehmeä), Lieju
H - Hiekkamoreeni, Hiekka, Siltti, Silttimoreeni (routiva)
J - Siltti, silttimoreeni
Kallionpinta suhteessa maanpintaan
Kallion asema kysytään käyttäjältä lähtötietona, kun alusrakenneluokka on A. Kenttään syötetyn arvon tulee olla 0 tai negatiivinen. Kenttään syötetään metreinä kuinka paljon kallion pinta on maanpinnan alapuolella. Arvo 0 tarkoittaa tilannetta jossa kallionpinta on maanpinnan tasalla. Jos väylän tasaus on maanpinnan yläpuolella, hankeosa ei laske ollenkaan kallioleikkausta. Näissä tapauksissa leikkaus lasketaan maaleikkauksena (alusrakenneluokka F). Tierakenteen on oltava kokonaan leikkauksessa, jotta kallioleikkausta lasketaan.
Liittyvät suunnat

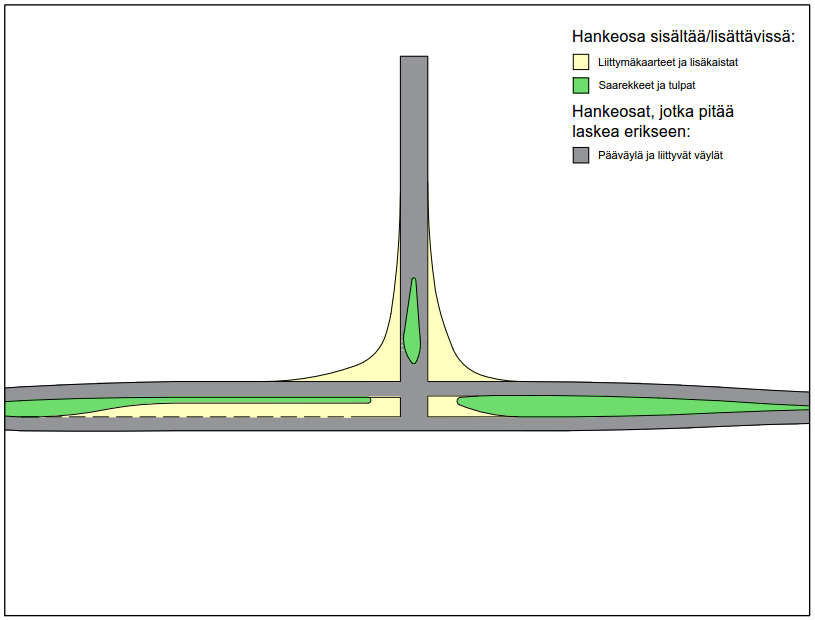

Kuva 3. Kolmihaaraliittymä lisäyksillä.

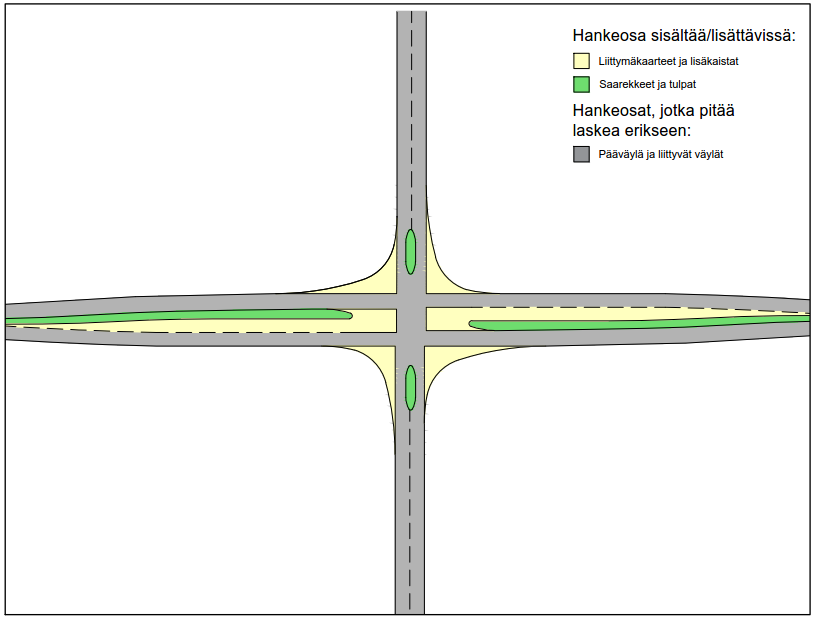

Kuva 4. Nelihaaraliittymä lisäyksillä.
Liittyvä suunta, katu
Katuluokka
Käyttäjä valitsee liittyvän kadun katuluokan. Liittyvän kadun katuluokan tulee olla pienempi tai yhtä suuri kuin päätien tieluokka. Liittyvään tien palikoiden rakennepaksuudet saadaan katuluokasta.
Mitoitusnopeus
Mitoitusnopeudelle on oletusarvokatuluokan mukaan, käyttäjä voi valita nopeuden listalta. Eri tietyypeillä voi olla valittavissa eri mitoitusnopeuksia. Mitoitusnopeus vaikuttaa ajoradan leveyteen.
Pohjamaaluokka
Pohjamaaluokka vaikuttaa jakavan kerroksen paksuuden valintaan ja suodatinkankaan valintaan. Pohjamaaluokalla A käytetään kallioleikkauksen lähtötietoja, muuttujia ja laskentapalikoita.
A - Kallio
B - Sora
C - Soramoreeni (routimaton)
D - Hiekka (routimaton)
E - Hiekka (routiva)
F - Siltti, savi (sitkeä)
G - Savi (pehmeä), lieju, turve
Kallionpinta suhteessa maanpintaan
Kallion asema kysytään käyttäjältä lähtötietona, kun alusrakenneluokka on A. Kenttään syötetyn arvon tulee olla 0 tai negatiivinen. Kenttään syötetään metreinä kuinka paljon kallion pinta on maanpinnan alapuolella. Arvo 0 tarkoittaa tilannetta jossa kallionpinta on maanpinnan tasalla. Jos väylän tasaus on maanpinnan yläpuolella, hankeosa ei laske ollenkaan kallioleikkausta. Näissä tapauksissa leikkaus lasketaan maaleikkauksena (pohjamaaluokka F/ alusrakenneluokka F). Tierakenteen on oltava kokonaan leikkauksessa, jotta kallioleikkausta lasketaan.
Liittyvä suunta, tie
Tieluokka
Käyttäjä valitsee liittyvän suunnan tieluokan. Liittyvän suunnan tieluokka määrittää liittymän laskennassa käytettävien rakenteiden paksuudet.
Mitoitusnopeus, tie
Mitoitusnopeudelle on oletusarvo tieluokan mukaan, käyttäjä voi valita nopeuden listalta. Eri tietyypeillä voi olla valittavissa eri mitoitusnopeuksia. Mitoitusnopeus vaikuttaa poikkileikkaukseen, ajoratojen lukumäärään sekä niiden leveyksiin.
Liikennemäärä KVL
Liikennemäärälle on oletusarvo tieluokan mukaan, käyttäjä voi halutessaan muokata liikennemäärää. Liikennemäärä vaikuttaa väylän kuormitusluokkaan, jonka perusteella valitaan päällysteiden kokonaispaksuus. Lisäksi se vaikuttaa tien poikkileikkaukseen.
Alusrakenneluokka, tie
Alusrakenneluokka vaikuttaa jakavan kerroksen paksuuden valintaan ja suodatinkankaan valintaan. Alusrakenneluokalla A käytetään kallioleikkauksen laskentaa.
Kallionpinta suhteessa maanpintaan
Kallion asema kysytään käyttäjältä lähtötietona, kun alusrakenneluokka on A. Kenttään syötetyn arvon tulee olla 0 tai negatiivinen. Kenttään syötetään metreinä kuinka paljon kallion pinta on maanpinnan alapuolella. Arvo 0 tarkoittaa tilannetta jossa kallionpinta on maanpinnan tasalla. Jos väylän tasaus on maanpinnan yläpuolella, hankeosa ei laske ollenkaan kallioleikkausta. Näissä tapauksissa leikkaus lasketaan maaleikkauksena (alusrakenneluokka F). Tierakenteen on oltava kokonaan leikkauksessa, jotta kallioleikkausta lasketaan.
Pääsuunnan lisäominaisuudet
Kanavointi
Käyttäjä voi valita kanavoinnin eri vaihtoehdoista. Oletuksena ei ole kanavointia. Vasemmalle kääntymiskaistat lasketaan automaattisesti kanavoinnin yhteydessä.
Oikealle kääntyvien kaistojen lukumäärä
Käyttäjä valitsee kaistojen lukumäärän. Oletuksena ei ole kääntyviä kaistoja.
Kääntymiskaistan pituus, tie
Kääntymiskaistan pituus määrittää laskennassa käytettävän pituuden kääntymiskaistalle.
Kääntymiskaistan pituus, katu
Kääntymiskaistan pituus määrittää laskennassa käytettävän pituuden kääntymiskaistalle.
Liittyvien suuntien lisäominaisuudet
Tulppa
Tulppa on liittyvälle suunnalle tuleva liikennettä ohjaava saareke. Valinta vaikuttaa lasketun saarekkeen kokoon.
Kääntymiskaistojen lukumäärä
Käyttäjä valitsee kaistojen lukumäärän. Oletuksena ei ole kääntyviä kaistoja.
Kääntymiskaistan pituus, tie
Kääntymiskaistan pituus määrittää laskennassa käytettävän pituuden kääntymiskaistalle.
Kääntymiskaistan pituus, katu
Kääntymiskaistan pituus määrittää laskennassa käytettävän pituuden kääntymiskaistalle.
