Quadri ja Novapoint 2022-tuotteiden julkaisutiedot kuvataan tässä dokumentissa versioon 2022.4a saakka.
Uusin versio on julkaistu 18.5.2022.
Quadri for Windows
Yleistä

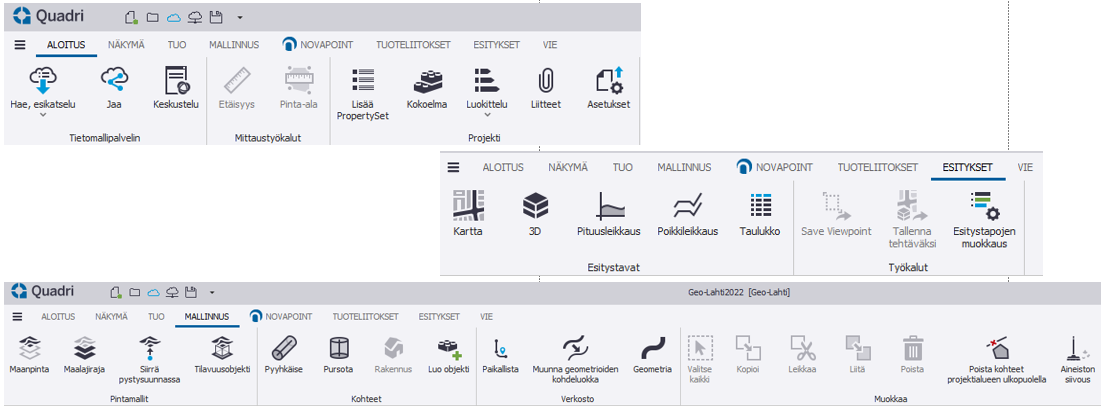

Uudistettu ulkoasu - ribbonit ja painikkeet nyt yhdenvertaisia Trimblen muiden tuotteiden ja järjestelmien kanssa.

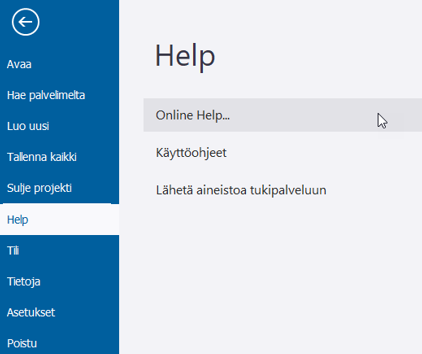

On-line Help (englanninkielinen) löytyy nyt Trimble Communitystä ja sinne pääsee etusivulta:

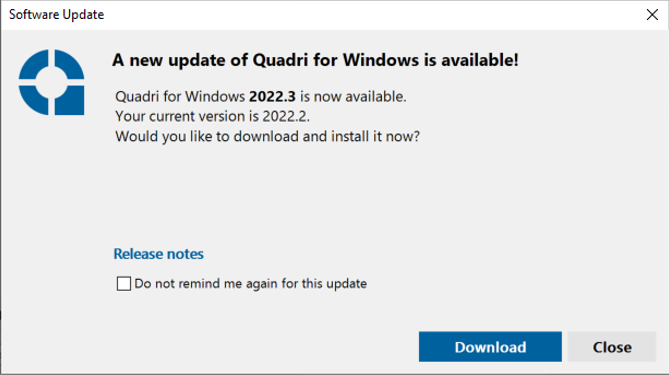

Ohjelmistopäivityksistä saa käyttäjä jatkossa ilmoituksen:
Novapoint&Quadri 2022-versiossa on käytössä paikallisten projektien koordinaattijärjestelmien määrittämiseen TGL (Trimble Geodetic Library).
Tämä ei asennu näiden ohjelmistoasennusten yhteydessä vaan pitää ladata ja asentaa erikseen osoitteesta: https://community.trimble.com/viewdocument/trimble-geodetic-library
TGL saattaa olla jo asennettuna mikäli työasemassa on asennettuna Trimble Business Center.

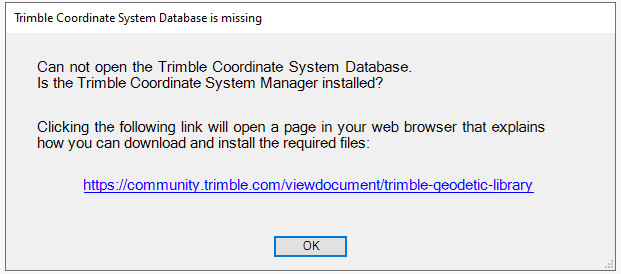

Mikäli tätä ei ole asennettu, ei voi luoda paikallista projektia:

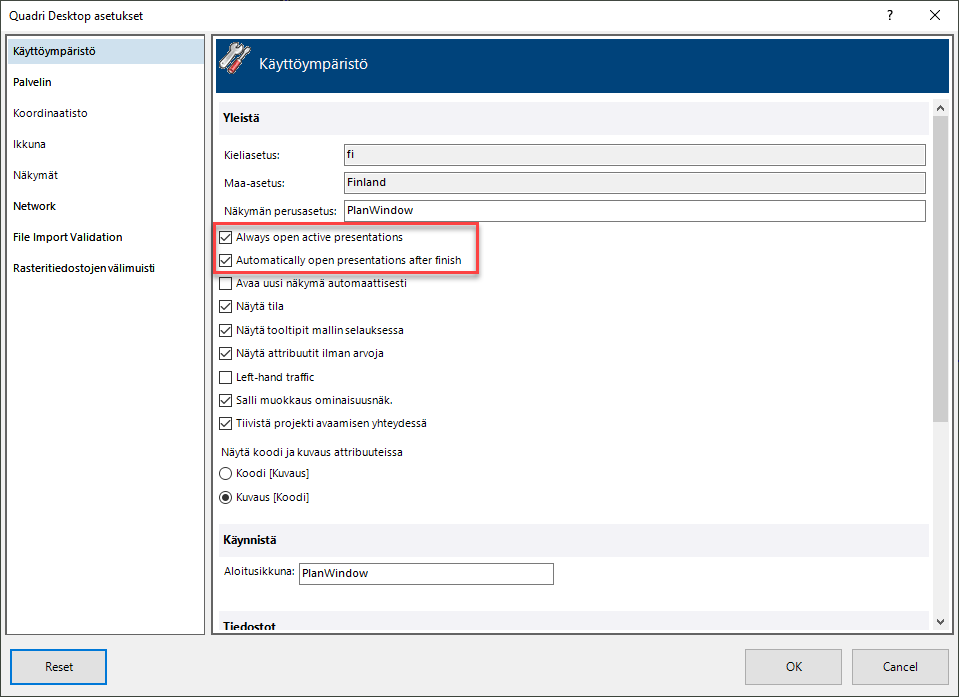

Uusia valintoja asetuksissa - käyttäjä voi määrittää avataanko projektia talletettaessa avoinna olleet näkymät kun projekti avataan uudelleen. Voidaan myös valita avataanko näkymä heti kun se on luotu.
Lisätty tuki 4K näyttöresoluutioille.

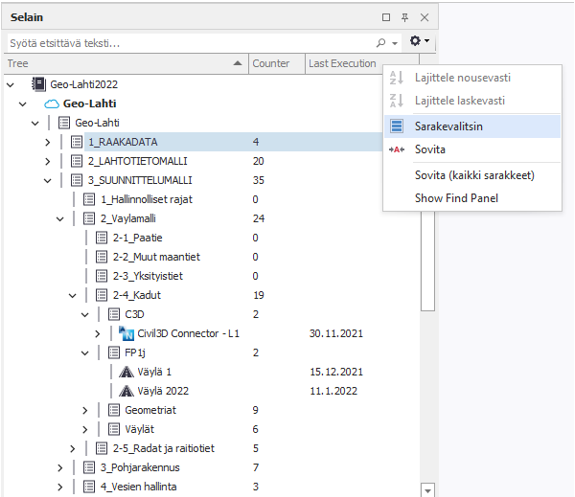

Parannettu projektiselaimen ominaisuuksia - sarakkeita voidaan näyttää/piilottaa.

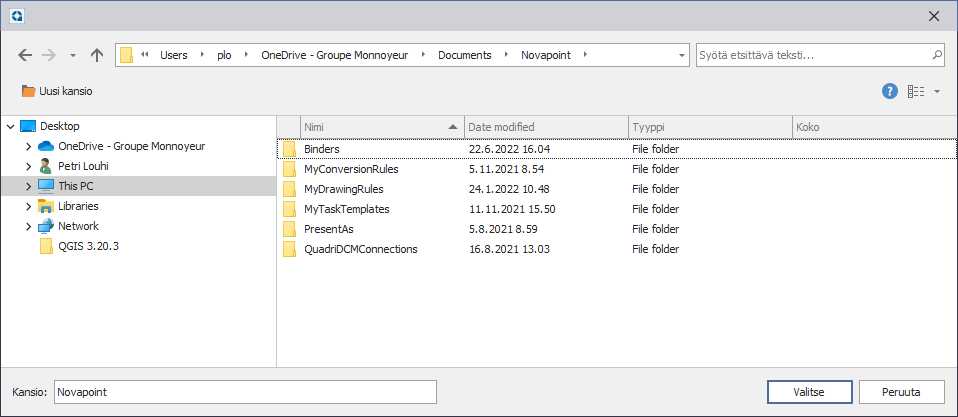

Parannettu ortokuvien lisäämistä - polku voidaan nyt valita normaalin Windows-valintadialogin kautta.
Aineiston sisäänluvussa lisätty tuki GeoTIFF ja GeoJson -formaateille.

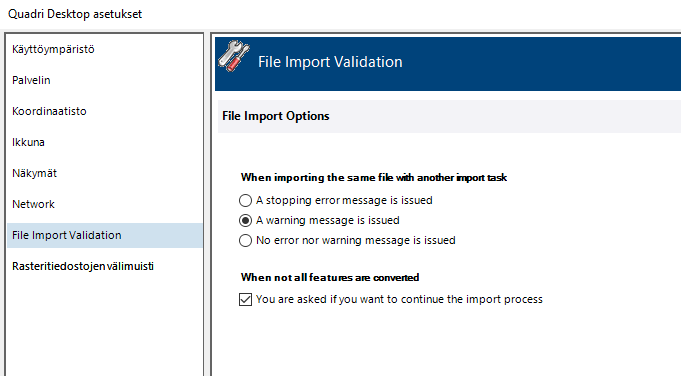

Parannuksia dgn ja dwg -aineistojen sisäänlukuun. Nyt voidaan mm. lukea uudelleen sisään samanniminen tiedosto. Tarvittaessa tästä varoitetaan käyttäjää.

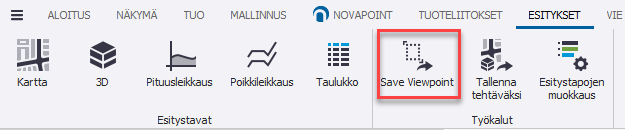

Kartta- ja 3D-näkymissä voidaan nyt tallettaa näkymän sijainti. Talletettuun näkymään voidaan palata avaamalla kyseinen tehtävä (Viewpoint).

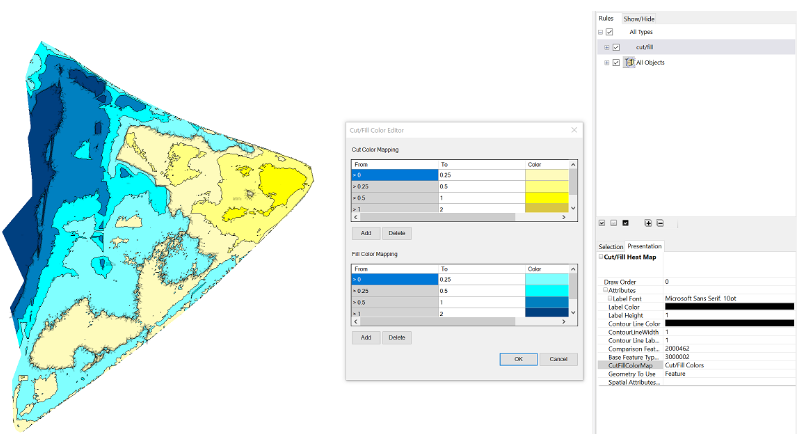

Parannettu leikkaus/täyttöalueiden esitystapaa (CutFill Heatmap).
Parannettu 3D-näkymien esitystapaa mikäli käytössä Taivas&Horisontti -elementit - vaikka näkymä on pitkään auki ei se enää muutu yömoodiin.

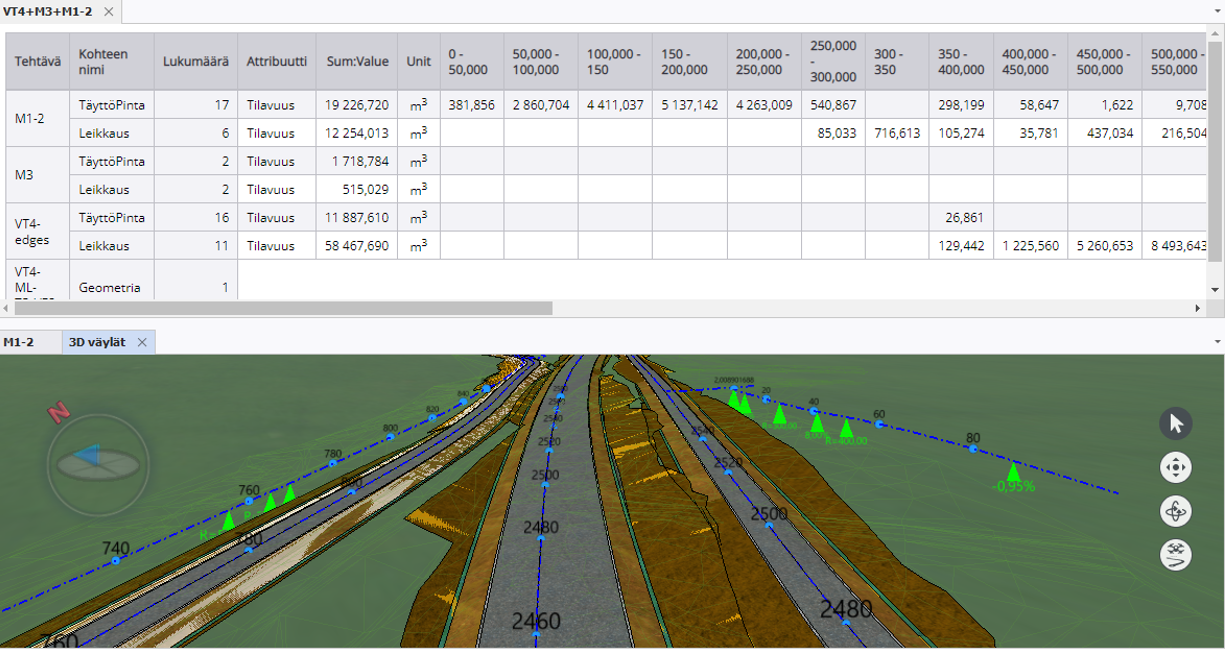

Parannettu taulukkonäkymää - nyt on mahdollista tuottaa väylä/rata/vesihuollon malleista paalukohtaisia massa/määrätaulukoita yhden mittalinjan mukaan.

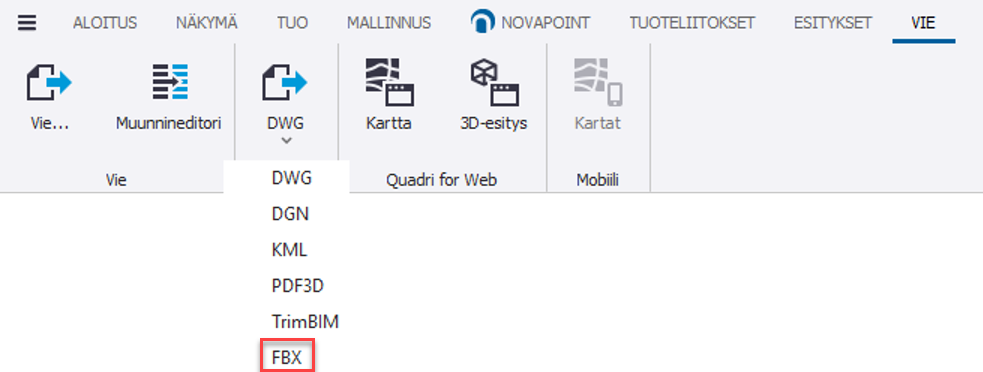

Lisätty mahdollisuus julkaista aineistoa Quadrista FBX-formaattiin.
Lisätty mahdollisuus tuoda aineistoa Quadriin WFS-palveluista. Lisätietoa täältä.
Lisätty tuki dxf-formaatille aineistoa sisäänluettaessa.
WMS-aineistoa luettaessa on nyt mahdollista valita käytettävä protokolla.

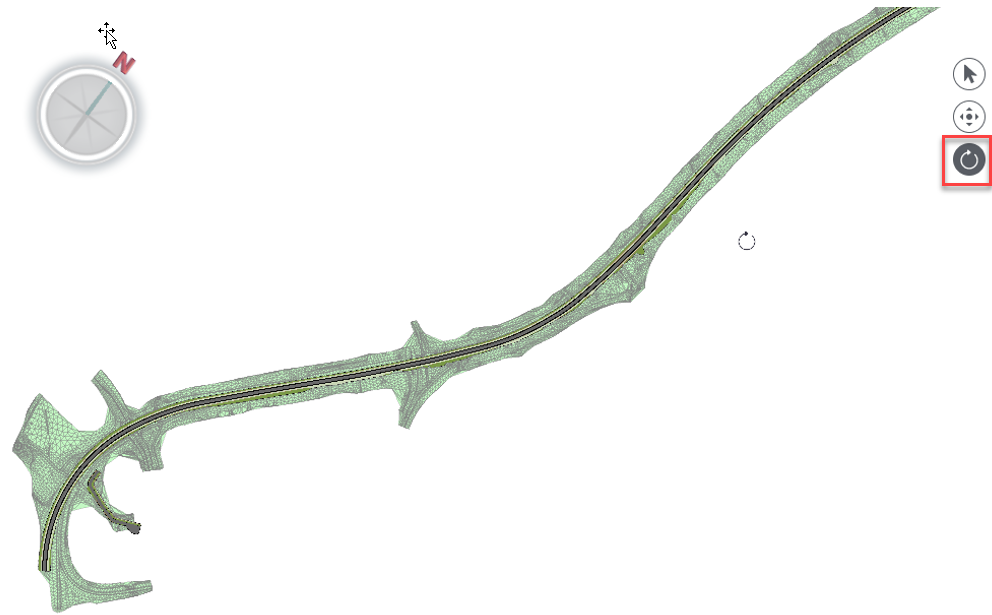

Karttanäkymän kierto on nyt mahdollista.
Aineistoa dwg-muotoon kirjoitettaessa on nyt mahdollista luoda Autocad-tasot kohteiden nimen ja/tai attribuuttien avulla. Dwg-kirjoitus luo nyt myös annotatiivisia symboleita ja tekstejä.
Useita korjauksia TrimBIM-formaatin kirjoituksessa:
- läpinäkyvyys toimii nyt paremmin
- värien kirjoitus mikäli käytetty luokittelua
- WMS tasojen mustavalkoiset tilet
- ortokuvien kirjoitus
- 3D-näkymien ja WMS-palvelun kirjoitus

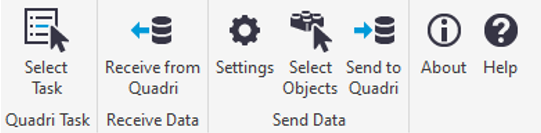

Uudistettu kaksisuuntainen Civil 3D Connector. Lisätietoa täältä.
Täysin uudistettu Quadri Connector for SketchUp.

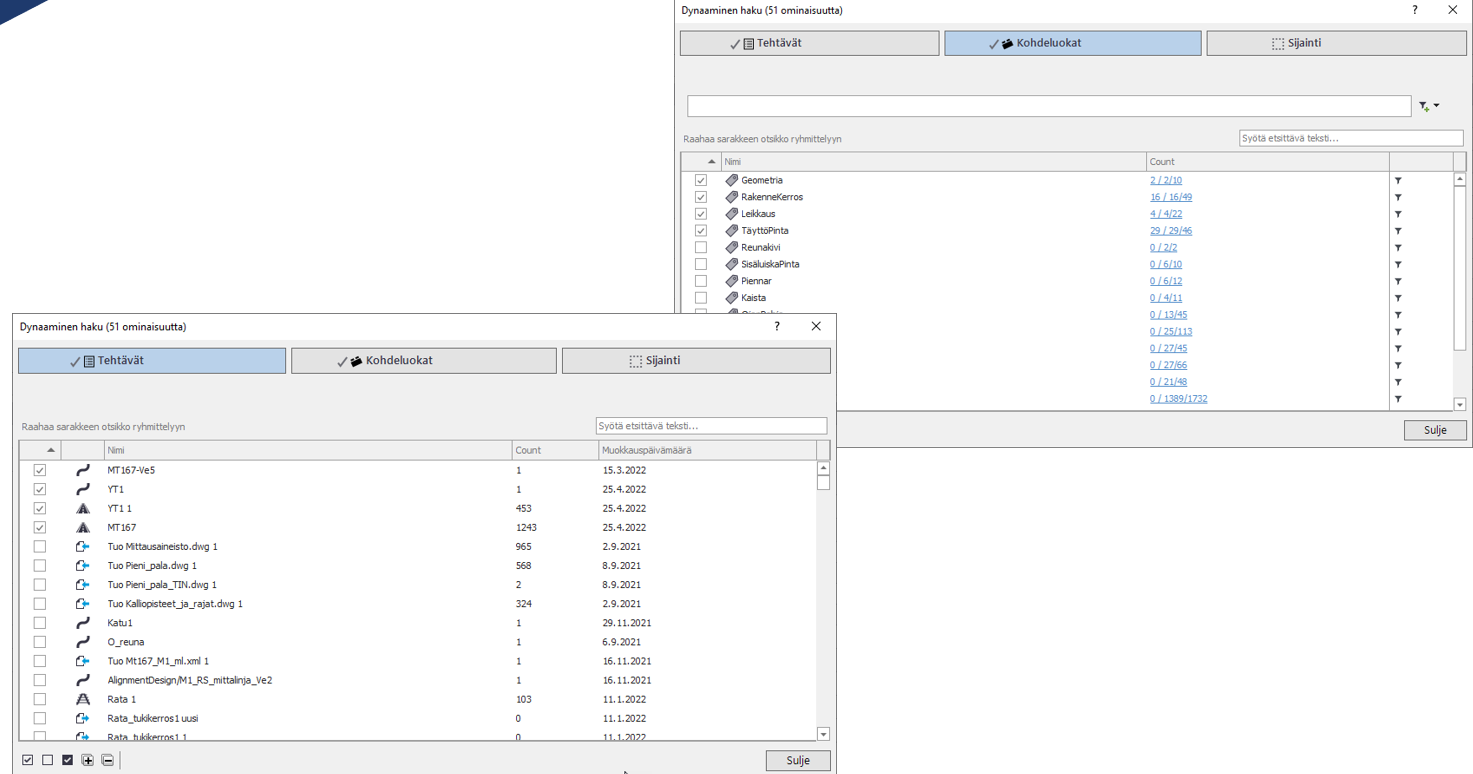

Dynaaminen haku on uudistettu. Tarkempia tietoja täältä.

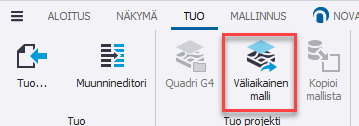

Väliaikainen malli. Tarkempia tietoja täältä.

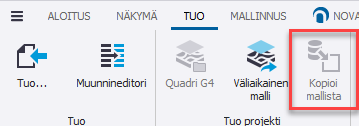

Kopioi mallista. Tarkempia tietoja täältä.
Lisätty tuki Inframodel 4.0.4 -aineiston kirjoittamiselle. Väylä- ja ratamallien mallipohjat kirjoittavat automaattisesti 4.0.4 -versiota.
Lisätty tuki Trimblen TTM-formaatille aineistoa sisäänluettaessa (Trimble TIN Model File Format (*.ttm).
Novapoint Road
Lisätty tuki kaikille dialogeille käytettäessä 4K-resoluutiota.

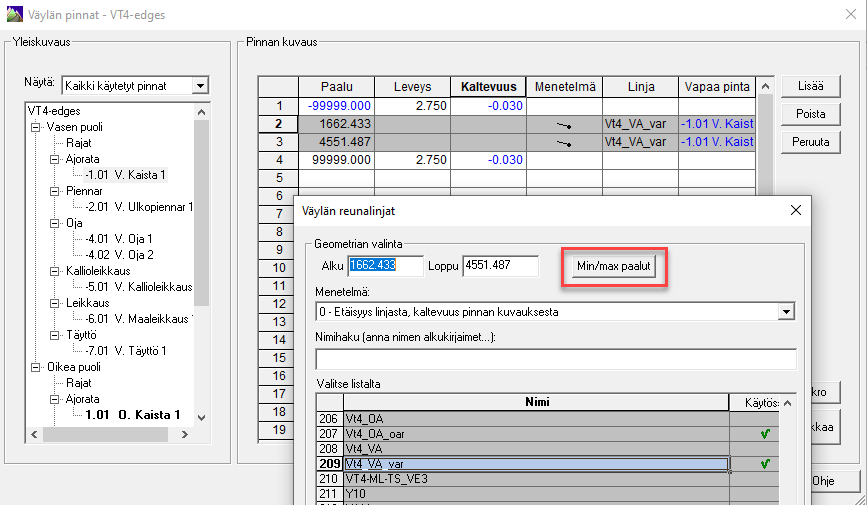

Parannettu reunalinjakiinnitysten käyttöä. Kun reunalinja on valittu, voidaan Min/max paalut -painikkeella hakea automaattisesti väylämallin paalut joilla reunalinja vaikuttaa. Käyttäjän ei tarvitse enää tarkistaa käsin väylämallin paaluja.

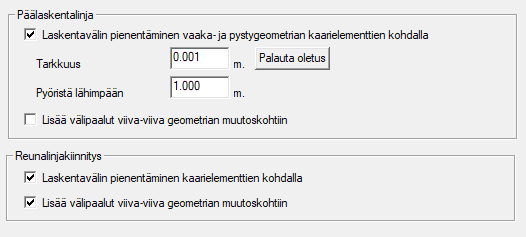

Parannettu laskettavien paalujen hallintaa. 2022-versiossa nämä valinnat pätevät sekä mittalinjaan että reunalinjoihin ottaen huomioon sekä vaaka- että pystygeometrian.

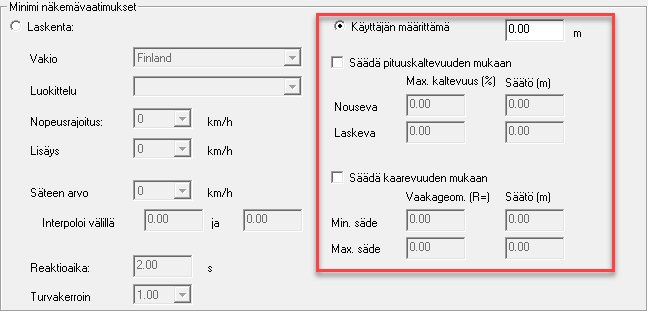

Näkemäanalyysissä voidaan nyt ottaa huomioon pituuskaltevuus ja kaarevuus.

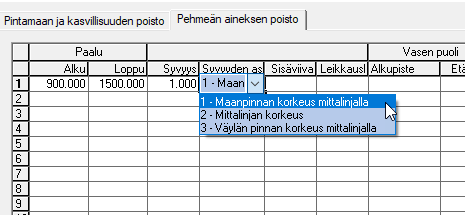

Massanvaihdossa lisätty mahdollisuus vaikuttaa mistä kohtaa poistosyvyys lasketaan.

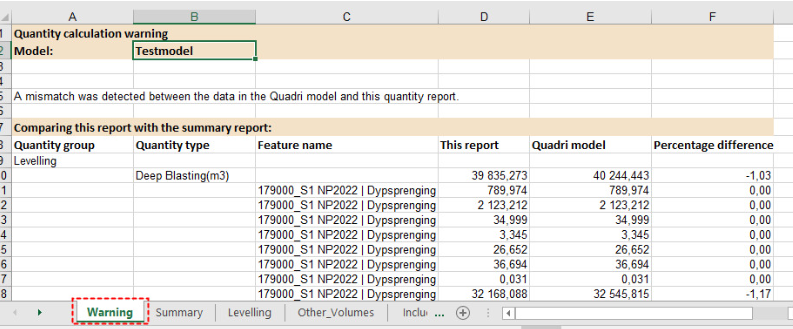

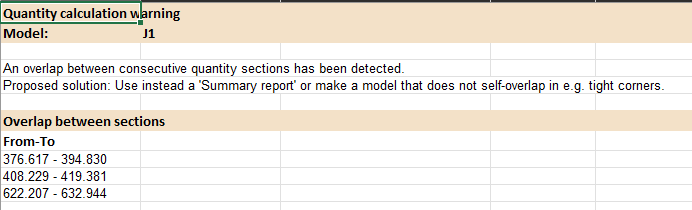

Massalaskentaraporttiin lisätty varoitus, mikäli havaitaan eroja (< 1%) perinteisen poikkileikkauksittain tapahtuvan ja Quadri-mallista suoraan solid-objekteista laskettavien määrien välillä. Myös päällekkäisistä poikkileikkauksista ilmoitetaan.
HUOM! Erityisesti kilometrimäärittelyn mukaan luotujen ratamallien massalaskennan kohdalla pitää kiinnittää huomiota mikäli virheitä raportoidaan. Massalaskennasta voi myös tulostaa perinteiseen poikkileikkauksiin perustuvan raportin. Solideista massoja laskettaessa saattaa kilometrimäärittelystä johtuen jäädä pieniä rakoja objektien väliin, jolloin ne saattavat aiheuttaa liian suuria massoja.

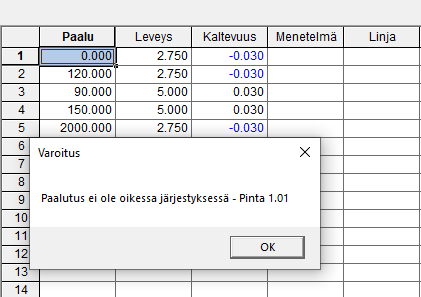

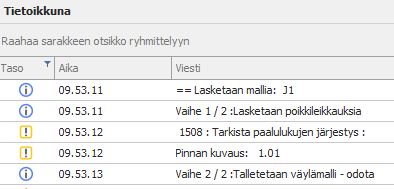

Käyttäjää tiedotetaan nyt mikäli väylämallin pinnoissa eivät paaluluvut ole nousevassa järjestyksessä.
Parannettu "Road 2 IFC" muunnintiedostoa.

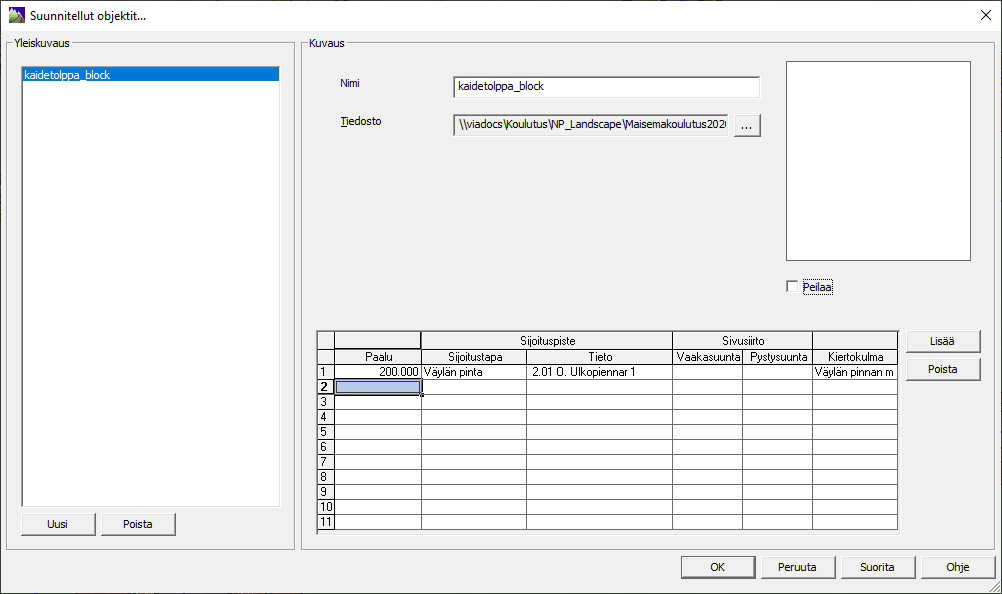

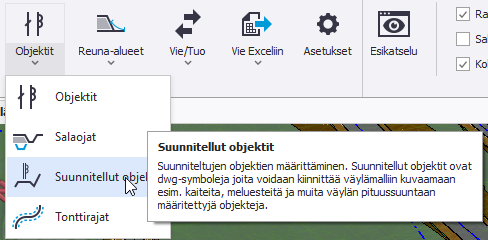

Uusi dialogi suunniteltujen objektien käyttöön.
Novapoint Water&Sewer
Konfigurointi
Parannettu johdoille ja kaivoille määritellään tarkempia ominaisuustietoja.
Massaraportti
Uutta raportissa kuvataan kaivannon maaleikkauksen osuus (%) väylän täytössä.
Tuotekirjasto
Korjattu uusi latauslinkki tuotekirjastoa varten.
Poikkileikkauslaskenta
Korjattu laskennan ongelmat, jos viimeinen paalu oli pienempi kuin kaivannon kokonaispituus. (Ongelma ilmaantui versiossa NP2022)
Suunnitelmatila
Korjattu ongelma 3d-dwg uloskirjoituksessa (jos johdon seinämävahvuus oli asetettu 0 mm).

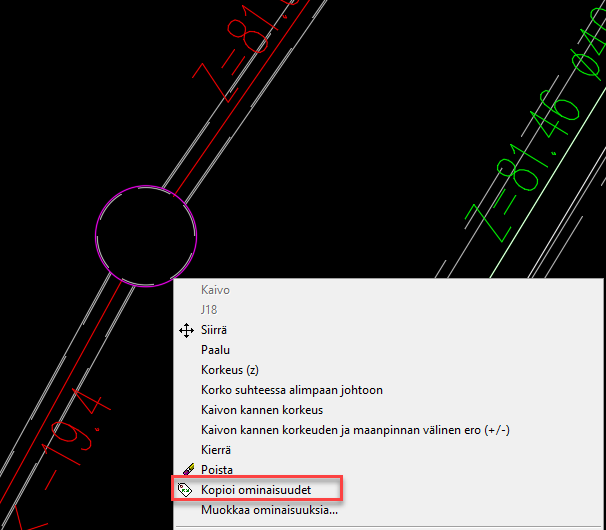

Parannettu Kopioi ominaisuudet toiminnolla voidaan nyt kopioda ominaisuudet useammalle johdolle / kaivolle.
Korjattu ohjelma kaatui jos mallista poistettiin kaksi aikaisemmin luotua poikkileikkausta.
Tulosteet
Korjattu pituusleikkauksessa piirrettävä maanpinnan pystysiirto piirsi väärän viivan.
Novapoint Road Sign Professional
- Lisätty merkki C36
- Lisätty merkki F10
- Lisätty merkki F11
- Lisätty kombinaatioita merkistä H22.2
- Lisätty merkit H10_1a ja H10_1b
- Merkeille F21.1, F22 ja F23 lisätty tekstikorkeus 45 mm
- Rivien lisäys mahdollistettu merkeille F21.1 ja F22
- Nuolikirjastoa täydennetty merkeille F21.1, F21.2
- Merkkien F13, F18.1, F18.2, F18.3, F18.4 ja F18.5 mitoitusta tarkistettu (nuolen mitoitus korjattu)
- Yleisiä parannuksia F13 -merkin mitoittamiseen
- Yleisiä parannuksia merkin H1 käytettävyyteen
- Korjattu: Räjäytä merkki -toiminnallisuus loi viivoja väärillä väreillä.
Lisäksi tehty pienempiä korjauksia ja parannuksia, jotka parantavat ohjelman käytettävyyttä.
Novapoint Road Marking
Lisätty seuraavat tiemerkinnät:
-
Pituussuuntaiset merkinnät:
-
Keskiviiva
- K1_1
- K1_2
- K1_3
- K1_4
- Ajokaistaviiva
- K2_1
- K2_2
- K2_2_2
- K2_1_2
- K2_1_3
- K2_2_3
- K2_2_4
- K2_2_5
- K2_2_6
- K2_2_7
- K2_2_8
- Sulkuviiva
- K3_1
- K3_2
- K3_3
- K3_4
- K3_6
- K3_7
- Varoitusviiva
- K4_1
- K4_2
- K4_3
- K4_4
- Reunaviiva
- K6_1
- K6_2
- K6_3
- K6_4
- K6_5
- K6_6
- Reunaviivan jatke
- K6_7_1
- K6_7_2
- K6_7_3
- K6_7_4
- K6_7_5
- K6_7_6
- K6_7_7
- K6_7_8
- K6_7_9
- Pysäytysviiva
- L1
- Heräteraidat
- L6
- Symbolit:
- M1 Ajokaistanuoli
- M2 Ajokaistan vaihtamisnuoli
- M6 Ohjausviiva
- M7 Jalankulkija
- M8 Pyöräilijä
- M9 Väistämisvelvollisuutta osoittava ennakkomerkintä
- M10 ”STOP”-ennakkomerkintä
- M11 ”P”-merkintä
- M12 Invalidin ajoneuvo
- M13 ”BUS”-merkintä
- M14 ”TAXI”-merkintä
- M15 Lataus
- M16 Nopeusrajoitus
- M17 Tiennumero
- M18 Risteysruudutus
-
Keskiviiva
Lisäksi tehty pienempiä korjauksia ja parannuksia, jotka parantavat ohjelman käytettävyyttä.
