Hankeosatyypit: Kiertoliittymä katuverkolla

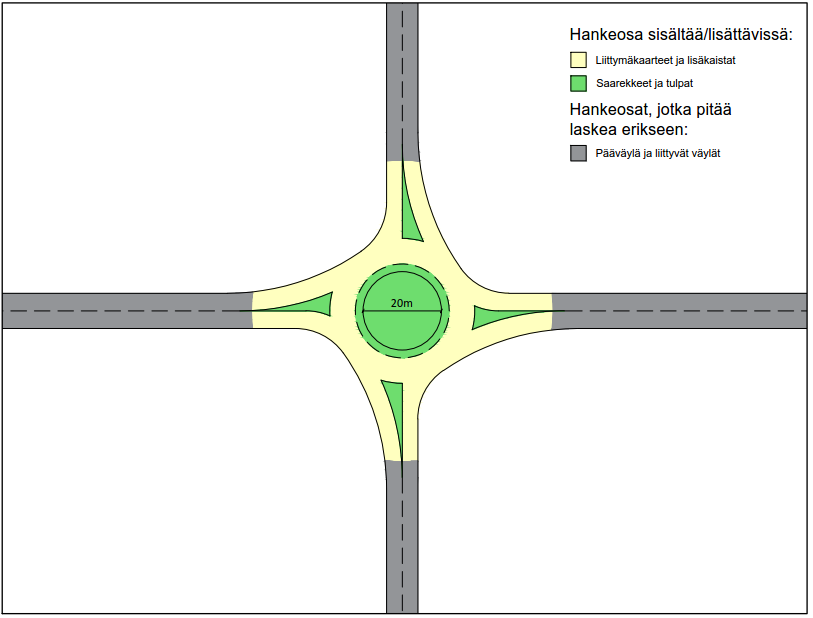

Kuva 1. Kiertoliittymä ylhäältäpäin.
| Hankeosa sisältää: | Hankeosalle lisättävissä: |
|
|
Sivun sisältö:
Perustiedot
Käyttäjä syöttää lähtötiedot, joiden perusteella lasketaan hankeosan kustannukset. Osa lähtötiedoista toimii suoraan laskentafunktioiden muuttujina, osaa hyödynnetään oletusarvojen ja muiden muuttujien arvojen valintaan.
Katuluokka
Katuluokka vaikuttaa mitoitusnopeuteen ja ajoradan leveyteen.
Kiertotila
Kiertosaarekkeen halkaisija
Kiertosaarekkeen halkaisijalla tarkoitetaan kiertoliittymän keskellä olevan saarekkeen halkaisija. Sen halkaisija vaikuttaa kiertotilan oletusleveyteen ja kiertotilan kavennuksen oletusleveyteen.
Kiertosaarekkeen materiaali
Kiertosaarekkeen päällysteen materiaali. Oletuksena on nurmetus. Jos valitaan "Yliajettava" lasketaan kiertosaarekkeelle myös ajoratojen rakennekerrokset.
Kiertotilan ajokaistojen määrä
Kiertoliittymän ajokaistojen määrä. Vaikuttaa laskettavan kiertotilan leveyteen.
Kiertotilan leveys
Kiertotila on kiertoliittymän ajoradan ympyrän muotoinen osuus. Sen leveydelle on oletusarvot, mutta käyttäjä voi muokata näitä. Kiertotilan leveys ei sisällä kiertotilan kavennusta.
Kiertotilan kavennuksen leveys
Kiertotilan kavennus on kiertosaarekkeen reunalle tuleva ajoradan materiaalista eroava osuus, jonka tarkoituksena on madaltaa ajonopeuksia vähentämättä liikennesaarekkeen toiminnallisuutta. Leveydelle on oletusarvot, mutta käyttäjä voi muokata näitä. Mininiarvo 0,34m, joka tulee kahden reunakiven yhteenlasketusta leveydestä.
Kiertotilan kavennuksen materiaali
Käyttäjä voi valita kiertotilan kavennuksen materiaalin. Oletuksena on noppakivi.
Tasauksen korkeus maanpinnasta päätien kohdalla
Tasauksen korkeus viittaa tasausviivan (päällystekerroksen) etäisyyteen maanpinnasta. Negatiivinen arvo viittaa olemassa olevan maanpinnan alapuolelle tulevaan tasaukseen ja positiivinen arvo maanpinnan yläpuolelle. Tasauksen korkeus ja rakennekerrosten paksuus (+ pintamaan poiston paksuus) vaikuttavat siihen, tuleeko hankeosalle pengertäyttöä vai maaleikkausta. Oletuksena on 0,25 m.
Pohjamaaluokka
Pohjamaaluokka vaikuttaa jakavan kerroksen paksuuden valintaan ja suodatinkankaan valintaan. Pohjamaaluokalla A käytetään kallioleikkauksen laskentaa.
A - Kallio
B - Sora
C - Soramoreeni (routimaton)
D - Hiekka (routimaton)
E - Hiekka (routiva)
F - Siltti, savi (sitkeä)
G - Savi (pehmeä), lieju, turve
Kallionpinta suhteessa maanpintaan
Kallion asema kysytään käyttäjältä lähtötietona, kun alusrakenneluokka on A. Kenttään syötetyn arvon tulee olla 0 tai negatiivinen. Kenttään syötetään metreinä kuinka paljon kallion pinta on maanpinnan alapuolella. Arvo 0 tarkoittaa tilannetta jossa kallionpinta on maanpinnan tasalla. Jos väylän tasaus on maanpinnan yläpuolella, hankeosa ei laske ollenkaan kallioleikkausta. Näissä tapauksissa leikkaus lasketaan maaleikkauksena (alusrakenneluokka F). Tierakenteen on oltava kokonaan leikkauksessa, jotta kallioleikkausta lasketaan.
Kuivatustapa
Käyttäjä voi valita kuivatustavan valintalistalta. Oletuksena kiertoliittymälle tulee hulevesiviemäröinti.
Kuva 2. Kiertoliittymän alittava kuivatusjärjestelmä.
Reunatuki
Reunatuki lasketaan koko kiertoliittymälle. Käyttäjä voi valita reunatuen materiaalin. Oletuksena on reunatuki luonnonkivestä.
Reunakaide
Reunakaide lasketaan koko kiertoliittymälle. Käyttäjä voi valita reunakaiteen tyypin. Oletuksena kiertoliittymällä ei ole reunakaidetta.
Liittyvät suunnat
Liittyvien suuntien lukumäärä
Liittyvien suuntien lukumäärä vaikuttaa siihen, kuinka monelle suunnalle lasketaan oletuksena tulevat ja poistuvat kaistat. Ajorataa liittyville suunnille lasketaan 20m kiertotilan reunasta.
Liittymään tulevien kaistojen lukumäärä
Käyttäjä pystyy syöttämään arvon liittymään tulevien kaistojen määrälle. Valinta vaikuttaa siihen, kuinka paljon rakennekerroksia lasketaan. Ajorataa lasketaan 20m kiertotilan reunasta.
Liittymästä poistuvien kaistojen lukumäärä
Käyttäjä pystyy syöttämään arvon liittymästä poistuvien kaistojen määrälle. Valinta vaikuttaa siihen, kuinka paljon rakennekerroksia lasketaan. Ajorataa lasketaan 20m kiertotilan reunasta.
Liikennesaareke
Liikennesaareke on tulosuunnan ja poistumissuunnan väliin tuleva saareke. Käyttäjä voi valita jokaisen suunnan saarekkeen erikseen. Oletuksena saareke lasketaan jokaiselle suunnalle.
Erillinen oikealle kääntymiskaista
Sisältää kääntymiskaistan kokonaisuuden (normaali levyisen osuuden sekä siirtymäosuudet).
Suojatiet
Käyttäjä voi valita haluamansa määrän suojateitä. Jokainen suojatie aiheuttaa 20m2 maalauksia.
