Hankeosatyypit: Kolmihaaraliittymä katuverkolla ja nelihaaraliittymä katuverkolla

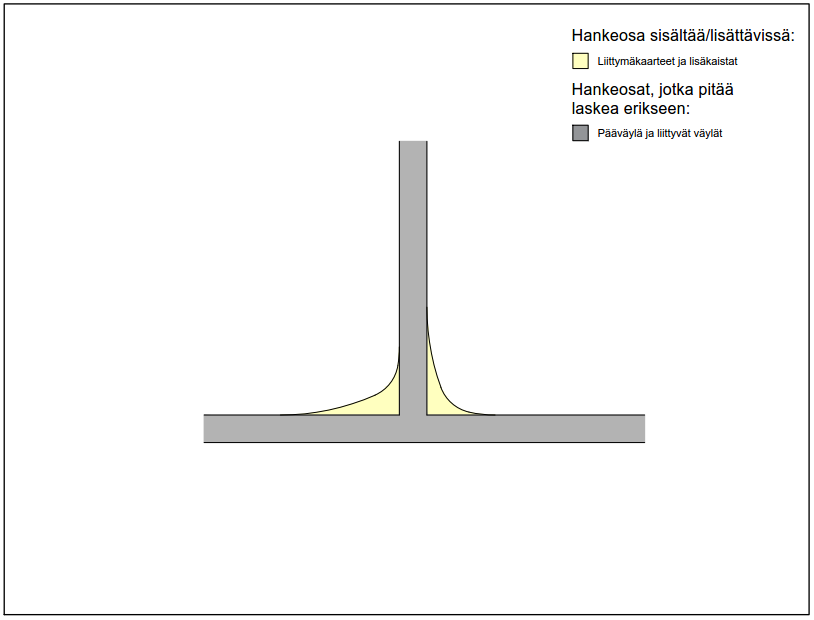

Kuva 1. Kolmihaaraliittymä.
Kuva 2. Nelihaaraliittymä.
| Hankeosa sisältää: | Hankeosalle lisättävissä: | Hankeosat, jotka tulee laskea erikseen: |
|
|
|
Sivun sisältö:
- Perustiedot
- Liittyvät suunnat
- Liittyvä suunta, katu
- Liittyvä suunta, tie
- Liittyvien suuntien lisäominaisuudet
Perustiedot
Käyttäjä syöttää lähtötiedot, joiden perusteella lasketaan hankeosan kustannukset. Osa lähtötiedoista toimii suoraan laskentafunktioiden muuttujina, osaa hyödynnetään oletusarvojen ja muiden muuttujien arvojen valintaan.
Tasauksen korkeus maanpinnasta
Tasauksen korkeus viittaa tasausviivan (päällystekerroksen) etäisyyteen maanpinnasta. Negatiivinen arvo viittaa olemassa olevan maanpinnan alapuolelle tulevaan tasaukseen ja positiivinen arvo maanpinnan yläpuolelle. Tasauksen korkeus, rakennekerrosten paksuus ja pintamaan poisto (pintamaan poiston paksuus = 0,2 m) vaikuttavat siihen, tuleeko hankeosalle pengertäyttöä vai maaleikkausta. Oletuksena kadulla on 0,25 m.
Pääsuunta, katu
Pääsuunta, katuluokka
Käyttäjä valitsee pääsuunnan katuluokan. Pääsuunnan katuluokka määrittää liittymän laskennassa käytettävien rakenteiden paksuudet.
Mitoitusnopeus, katu
Mitoitusnopeudelle on oletusarvo katuluokan mukaan, käyttäjä voi valita nopeuden listalta. Eri tietyypeillä voi olla valittavissa eri mitoitusnopeuksia. Mitoitusnopeus vaikuttaa ajoradan leveyteen.
Pohjamaaluokka
Pohjamaaluokka vaikuttaa jakavan kerroksen paksuuden valintaan ja suodatinkankaan valintaan. Pohjamaaluokalla A käytetään kallioleikkauksen laskentaa.
A - Kallio
B - Sora
C - Soramoreeni (routimaton)
D - Hiekka (routimaton)
E - Hiekka (routiva)
F - Siltti, savi (sitkeä)
G - Savi (pehmeä), lieju, turve
Kallionpinta suhteessa maanpintaan
Kallion asema kysytään käyttäjältä lähtötietona, kun alusrakenneluokka on A. Kenttään syötetyn arvon tulee olla 0 tai negatiivinen. Kenttään syötetään metreinä kuinka paljon kallion pinta on maanpinnan alapuolella. Arvo 0 tarkoittaa tilannetta jossa kallionpinta on maanpinnan tasalla. Jos väylän tasaus on maanpinnan yläpuolella, hankeosa ei laske ollenkaan kallioleikkausta. Näissä tapauksissa leikkaus lasketaan maaleikkauksena (alusrakenneluokka F). Tierakenteen on oltava kokonaan leikkauksessa, jotta kallioleikkausta lasketaan.
Liittyvät suunnat

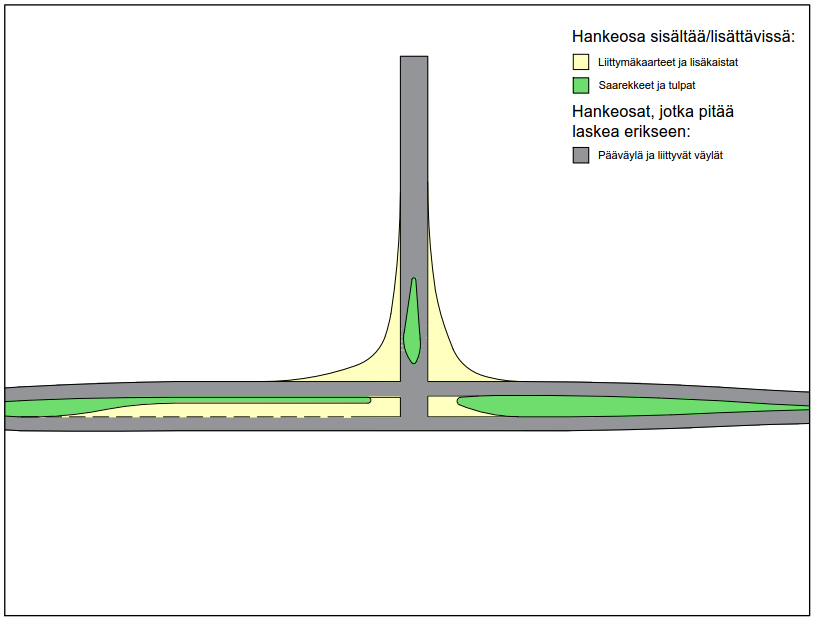

Kuva 3. Kolmihaaraliittymä lisäyksillä

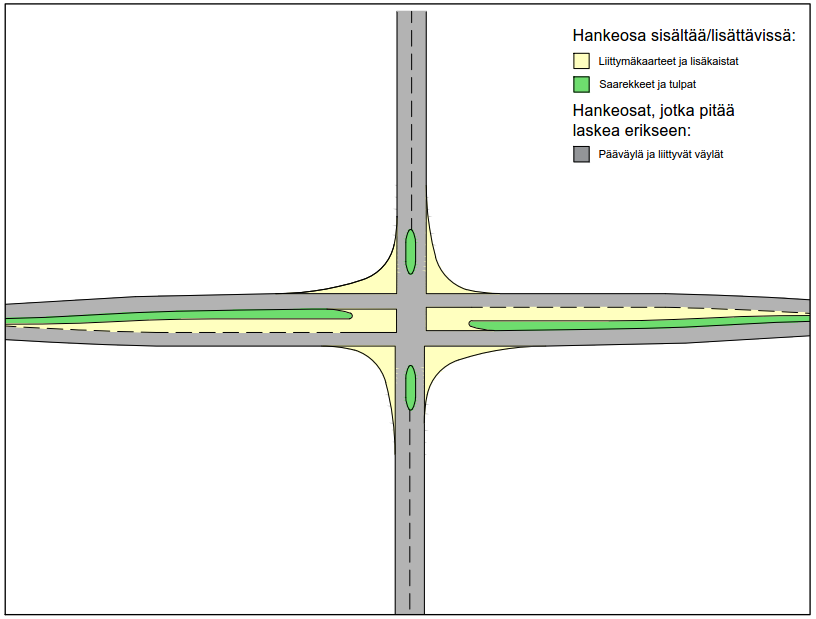

Kuva 4. Nelihaaraliittymä lisäyksillä
Liittyvä suunta, katu
Katuluokka
Käyttäjä valitsee liittyvän kadun katuluokan. Liittyvän suunnan lisäominaisuuksien rakennepaksuudet saadaan katuluokasta.
Mitoitusnopeus
Mitoitusnopeudelle on oletusarvo katuluokan mukaan, käyttäjä voi valita nopeuden listalta. Eri katutyypeillä voi olla valittavissa eri mitoitusnopeuksia. Mitoitusnopeus vaikuttaa poikkileikkaukseen, ajoratojen lukumäärään sekä niiden leveyksiin.
Pohjamaaluokka
Pohjamaaluokka vaikuttaa jakavan kerroksen paksuuden valintaan ja suodatinkankaan valintaan. Pohjamaaluokalla A käytetään kallioleikkauksen lähtötietoja, muuttujia ja laskentapalikoita.
Kallionpinta suhteessa maanpintaan
Kallion asema kysytään käyttäjältä lähtötietona, kun alusrakenneluokka on A. Kenttään syötetyn arvon tulee olla 0 tai negatiivinen. Kenttään syötetään metreinä kuinka paljon kallion pinta on maanpinnan alapuolella. Arvo 0 tarkoittaa tilannetta jossa kallionpinta on maanpinnan tasalla. Jos väylän tasaus on maanpinnan yläpuolella, hankeosa ei laske ollenkaan kallioleikkausta. Näissä tapauksissa leikkaus lasketaan maaleikkauksena (pohjamaaluokka F / alusrakenneluokka F). Tierakenteen on oltava kokonaan leikkauksessa, jotta kallioleikkausta lasketaan.
Liittyvä suunta, tie
Tieluokka
Käyttäjä valitsee liittyvän suunnan tieluokan. Liittyvän suunnan tieluokka määrittää liittymän laskennassa käytettävien rakenteiden paksuudet.
Mitoitusnopeus, tie
Mitoitusnopeudelle on oletusarvo tieluokan mukaan, käyttäjä voi valita nopeuden listalta. Eri tietyypeillä voi olla valittavissa eri mitoitusnopeuksia. Mitoitusnopeus vaikuttaa poikkileikkaukseen, ajoratojen lukumäärään sekä niiden leveyksiin.
Liikennemäärä KVL
Liikennemäärälle on oletusarvo tieluokan mukaan, käyttäjä voi halutessaan muokata liikennemäärää. Liikennemäärä vaikuttaa väylän kuormitusluokkaan, jonka perusteella valitaan päällysteiden kokonaispaksuus. Lisäksi se vaikuttaa tien poikkileikkaukseen.
Alusrakenneluokka, tie
Alusrakenneluokka vaikuttaa jakavan kerroksen paksuuden valintaan ja suodatinkankaan valintaan. Alusrakenneluokalla A käytetään kallioleikkauksen laskentaa.
A - Kallio
B - Kallio, Sora (routimaton)
C - Sora (routimaton)
D - Soramoreeni, Hiekkamoreeni (routimaton)
E - Soramoreeni, Hiekka, Hiekkamoreeni (routiva)
F - Savi, Soramoreeni, Hiekka, Hiekkamoreeni (routiva)
G - Savi (pehmeä), Lieju
H - Hiekkamoreeni, Hiekka, Siltti, Silttimoreeni (routiva)
J - Siltti, silttimoreeni
Kallionpinta suhteessa maanpintaan
Kallion asema kysytään käyttäjältä lähtötietona, kun alusrakenneluokka on A. Kenttään syötetyn arvon tulee olla 0 tai negatiivinen. Kenttään syötetään metreinä kuinka paljon kallion pinta on maanpinnan alapuolella. Arvo 0 tarkoittaa tilannetta jossa kallionpinta on maanpinnan tasalla. Jos väylän tasaus on maanpinnan yläpuolella, hankeosa ei laske ollenkaan kallioleikkausta. Näissä tapauksissa leikkaus lasketaan maaleikkauksena (pohjamaaluokka F / alusrakenneluokka F). Tierakenteen on oltava kokonaan leikkauksessa, jotta kallioleikkausta lasketaan.
Pääsuunnan lisäominaisuudet
Kanavointi
Käyttäjä voi valita kanavoinnin eri vaihtoehdoista. Oletuksena ei ole kanavointia. Vasemmalle kääntymiskaistat lasketaan automaattisesti kanavoinnin yhteydessä.
Oikealle kääntyvien kaistojen lukumäärä
Käyttäjä valitsee kaistojen lukumäärän. Oletuksena ei ole kääntyviä kaistoja.
Kääntymiskaistan pituus, tie
Kääntymiskaistan pituus määrittää laskennassa käytettävän pituuden kääntymiskaistalle.
Kääntymiskaistan pituus, katu
Kääntymiskaistan pituus määrittää laskennassa käytettävän pituuden kääntymiskaistalle.
Liittyvien suuntien lisäominaisuudet
Tulppa
Tulppa on liittyvälle suunnalle tuleva liikennettä ohjaava saareke. Valinta vaikuttaa lasketun saarekkeen kokoon.
Kääntymiskaistojen lukumäärä
Käyttäjä valitsee kaistojen lukumäärän. Oletuksena ei ole kääntyviä kaistoja.
Kääntymiskaistan pituus, tie
Kääntymiskaistan pituus määrittää laskennassa käytettävän pituuden kääntymiskaistalle.
Kääntymiskaistan pituus, katu
Kääntymiskaistan pituus määrittää laskennassa käytettävän pituuden kääntymiskaistalle.
