Hankeosatyypit: Pysäköintialue
Kuva 1. Pysäköintialue ylhäältä päin.
| Hankeosa sisältää: | Hankeosalle lisättävissä: |
|
|
Sivun sisältö:
Perustiedot
Käyttäjä syöttää lähtötiedot, joiden perusteella lasketaan hankeosan kustannukset. Osa lähtötiedoista toimii suoraan laskentafunktioiden muuttujina, osaa hyödynnetään oletusarvojen ja muiden muuttujien arvojen valintaan.
Autopaikkojen lukumäärä
Käyttäjä voi syöttää pysäköintialueen pinta-alan tai autopaikkojen lukumäärän. Toinen tieto on välttämätön syöttää laskennan toteuttamiseksi. Syötetyn arvon perusteella lasketaan toiselle lähtötiedolle arvo. Esim. pysäköintialueen pinta-alan perusteella lasketaan autopaikkojen lukumäärä. Yksi autopaikka vie 25 m2 pinta-alasta.
Pysäköintialueen pinta-ala
Käyttäjä voi syöttää pysäköintialueen pinta-alan tai autopaikkojen lukumäärän. Toinen tieto on välttämätön syöttää laskennan toteuttamiseksi. Syötetyn arvon perusteella lasketaan toiselle lähtötiedolle arvo. Esim. pysäköintialueen pinta-alan perusteella lasketaan autopaikkojen lukumäärä. Yksi autopaikka vie 25 m2 pinta-alasta. Pysäköintialueen pinta-alaan ei sisälly reuna-alueiden pinta-ala.
Ajoneuvojen tyyppi
Käyttäjä valitsee ajoneuvojen tyypin listalta. Ajoneuvojen tyyppi vaikuttaa jakavan kerroksen paksuuteen ja päällystemateriaaleihin. Ajoneuvojen oletustyyppi on "normaali". Normaalin lisäksi on valittavissa tyyppi "raskas".
Reunakivi materiaali
Käyttäjä voi valita pysäköintialueelle reunakiven materiaalin. Oletuksena on "ei reunakiveä". Valittavissa on lisäksi erilaisia materiaaleja.
Reunakiveyksen pituus
Reunakiven ollessa valittuna, käyttäjä voi syöttää reunakiven pituuden, joka määrittää laskettavan reunakiven määrän. Reunakiven pituutta ei voida määrittää alueen pinta-alan perusteella, joten käyttäjän on syötettävä se erikseen. Jos reunakiven materiaalissa on "ei reunakiveä", reunakiven pituutta ei voi syöttää.
Hankkeen sijainti
Hankkeen sijainti on hankkeen perustieto. Sijainti vaikuttaa jakavan kerroksen paksuuden valintaan yhdessä ajoneuvojen tyypin kanssa. Oletuksena hankkeen sijainti on Etelä-Suomi.
Ositeltavat ominaisuudet
Hankeosa voidaan ositella muuttuvien ominaisuuksien mukaan paaluvälikohtaisesti. Ohje osittelusta.

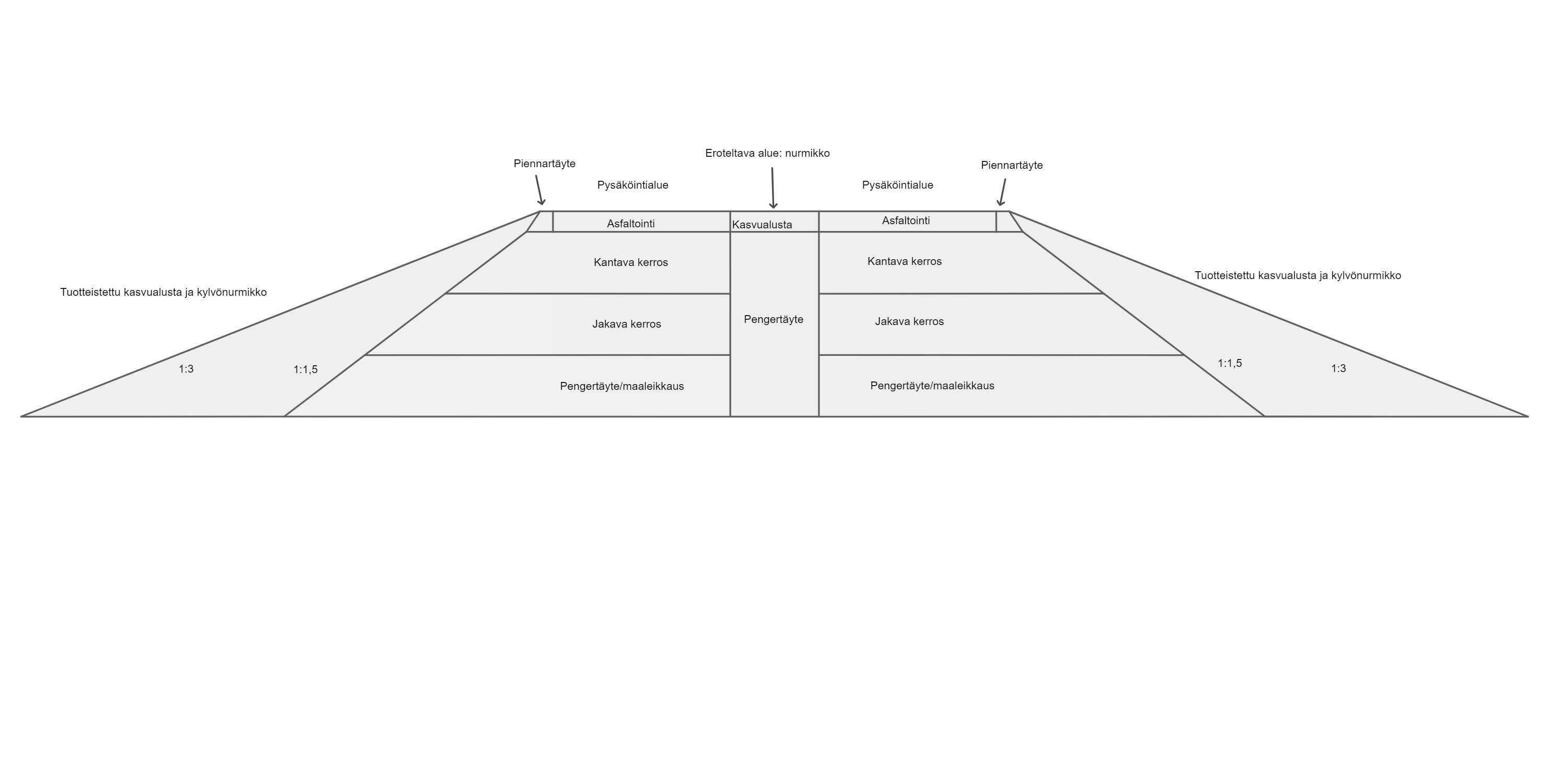

Avaa kuva isompanaKuva 2. Pysäköintialueen rakenteet.
Eroteltavat alueet
Pinta-ala
Käyttäjä voi lisätä alueen pinta-alasta eroteltavia alueita, joiden lähtötiedot, kuten pintamateriaali eroavat. Ensimmäisen eroteltavan alueen pinta-alan oletuksena on koko alueen pinta-ala. Eroteltavien alueiden pinta-alojen summan tulee vastata koko alueen pinta-ala.
Pintamateriaali
Käyttäjä voi valita eroteltavan alueen pintamateriaalin eri vaihtoehdoista. Pintamateriaalin oletusarvona on asfaltti.
Pohjamaaluokka
Pohjamaaluokka vaikuttaa jakavan kerroksen paksuuden valintaan ja suodatinkankaan valintaan. Pohjamaaluokan oletusarvona käytetään arvoa F. Pohjamaaluokalla A käytetään kallioleikkauksen lähtötietoja, muuttujia ja mitoittavia tekijöitä.
A - Kallio
B - Sora
C - Soramoreeni (routimaton)
D - Hiekka (routimaton)
E - Hiekka (routiva)
F - Siltti, savi (sitkeä)
G - Savi (pehmeä), lieju, turve
Kallionpinta suhteessa maanpintaan
Kallion asema kysytään käyttäjältä lähtötietona, kun pohjamaaluokka on A. Kenttään syötetyn arvon tulee olla 0 tai negatiivinen. Kenttään syötetään metreinä kuinka paljon kallion pinta on maanpinnan alapuolella. Arvo 0 tarkoittaa tilannetta jossa kallionpinta on maanpinnan tasalla. Jos pysäköintialueen tasaus on maanpinnan yläpuolella, hankeosa ei laske ollenkaan kallioleikkausta. Näissä tapauksissa leikkaus lasketaan maaleikkauksena (pohjamaaluokka F). Rakenteen on oltava kokonaan leikkauksessa, jotta kallioleikkausta lasketaan.
Korkeusasema
Tasauksen korkeus/korkeusasema viittaa tasausviivan (päällystekerroksen) etäisyyteen maanpinnasta. Negatiivinen arvo viittaa olemassa olevan maanpinnan alapuolelle tulevaan tasaukseen ja positiivinen arvo maanpinnan yläpuolelle. Tasauksen korkeus ja rakennekerrosten paksuus (+ pintamaan poiston paksuus) vaikuttavat siihen, tuleeko hankeosalle pengertäyttöä vai maaleikkausta. Korkeusaseman oletusarvona on 1 m. Jos pohjamaaluokkana on A, tulee korkeusaseman olla pienempi kuin kallion asema.
Eroteltavan alueen puiden lukumäärä
Käyttäjä voi lisätä alueelle puita. Puiden lukumäärän oletusarvo on 0. Puiden maksimimäärä on alueen pinta-ala jaettuna kahdella.
Reuna-alueet
Reuna-alueen tyyppi
Reuna-alue voi olla luiskattu tai luiskaton. Käyttäjä voi valita reuna-alueen tyypin listalta. Oletuksena on luiskattu nurmikko.
Reuna-alueen pituus
Käyttäjä syöttää reuna-alueen pituuden.
Reuna-alueen leveys
Luiskattomalla reuna-alueella käyttäjä voi syöttää reuna-alueen leveyden. Reuna-alueen leveys on oletuksena 3 m.
Pohjamaaluokka
Pohjamaaluokka vaikuttaa jakavan kerroksen paksuuden valintaan ja suodatinkankaan valintaan. Pohjamaaluokan oletusarvona käytetään arvoa F. Pohjamaaluokalla A käytetään kallioleikkauksen lähtötietoja, muuttujia ja mitoittavia tekijöitä.
Kallionpinta suhteessa maanpintaan
Kallion asema kysytään käyttäjältä lähtötietona, kun pohjamaaluokka on A. Kenttään syötetyn arvon tulee olla 0 tai negatiivinen. Kenttään syötetään metreinä kuinka paljon kallion pinta on maanpinnan alapuolella. Arvo 0 tarkoittaa tilannetta jossa kallionpinta on maanpinnan tasalla. Jos pysäköintialueen tasaus on maanpinnan yläpuolella, hankeosa ei laske ollenkaan kallioleikkausta. Näissä tapauksissa leikkaus lasketaan maaleikkauksena (pohjamaaluokka F). Rakenteen on oltava kokonaan leikkauksessa, jotta kallioleikkausta lasketaan.
Korkeusasema
Tasauksen korkeus/korkeusasema viittaa tasausviivan (päällystekerroksen) etäisyyteen maanpinnasta. Negatiivinen arvo viittaa olemassa olevan maanpinnan alapuolelle tulevaan tasaukseen ja positiivinen arvo maanpinnan yläpuolelle. Tasauksen korkeus ja rakennekerrosten paksuus (+ pintamaan poiston paksuus) vaikuttavat siihen, tuleeko hankeosalle pengertäyttöä vai maaleikkausta. Korkeusaseman oletusarvona on 1 m. Jos pohjamaaluokkana on A, tulee korkeusaseman olla pienempi kuin kallion asema.
Reuna-alueen puiden lukumäärä
Käyttäjä voi lisätä alueelle puita. Puiden lukumäärän oletusarvo on 0. Puiden maksimimäärä on alueen pinta-ala jaettuna kahdella.
